Installationsanleitung für Midnite Solar MN 15-12KW-AIO Wechselrichter

Schnellstartanleitung für den Midnite Solar MN 15-12KW-AIO All-in-One Wechselrichter. Erfahren Sie alles über Installation, Verkabelung, App-Einrichtung und Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Schnellstartanleitung für den Midnite Solar MN 15-12KW-AIO All-in-One Wechselrichter. Es deckt die physische Installation, die elektrische Verkabelung, die Inbetriebnahme und die Konfiguration über die MidNite Pro App ab. Beachten Sie, dass bei allen Änderungen an Modi oder Smart-Load-Einstellungen das Gerät in den Standby-Modus versetzt werden muss und eine Wartezeit von 5 Minuten vor dem Neustart einzuhalten ist.

Lieferumfang

Überprüfen Sie den Inhalt des Kartons anhand der folgenden Liste. Bei Schäden oder fehlenden Teilen kontaktieren Sie den Support unter (USA) (360)-403-7207:

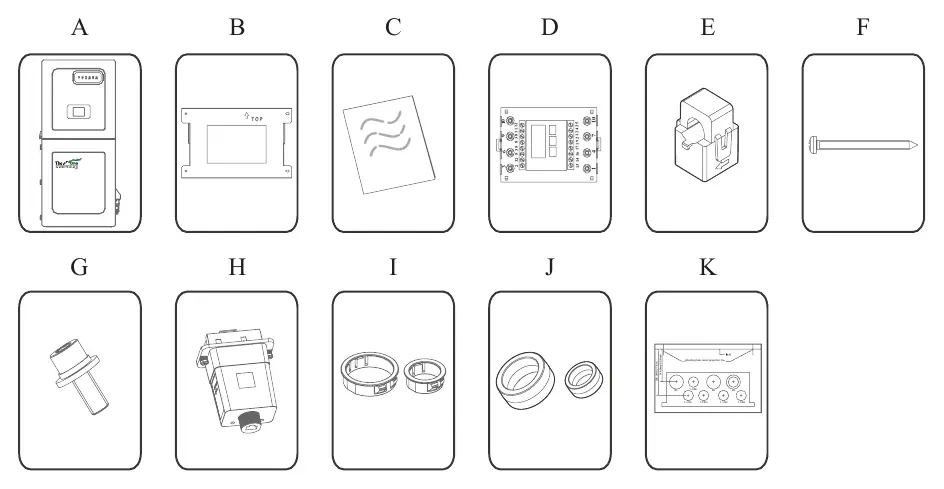

Lieferumfang des Wechselrichters
Lieferumfang des Wechselrichters
  • Wechselrichter (A)
  • Montagehalterung (B)
  • Meter (optional, D)
  • Stromwandler (CT, E)
  • M6 Schrauben (F, G)
  • WiFi/Ethernet-Dongle (H)
  • Buchsringe und Toroid-Kerne (I, J)
  • Gutter-Schablone (K)

Gerätebeschreibung

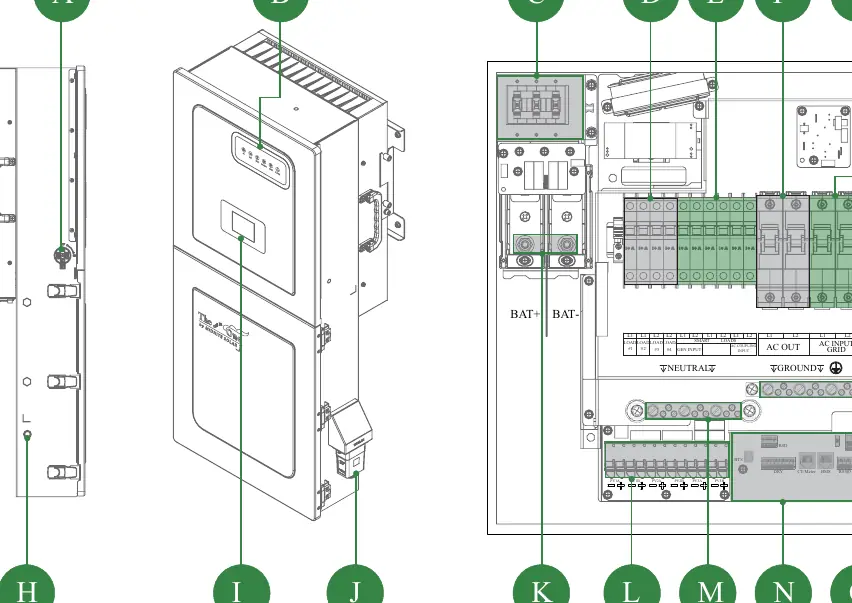

Der Wechselrichter verfügt über verschiedene Anschlüsse und Bedienelemente:

Anschlüsse und Komponenten des Wechselrichters
Anschlüsse und Komponenten des Wechselrichters
  • PV-Schalter und LCD-Bildschirm: Zur Steuerung und Überwachung.
  • Leistungsschalter: 300A Batterie-Trennschalter, 15A/20A Lastschalter, 100A AC-Ausgang/Eingang.
  • Anschlüsse: Batterie-Terminals (5/16-18UNC), PV-Anschlussblock, Kommunikationsports (RS485, BMS, DRM, CT, DRY, RSD, PARA).

Installation und Montage

Der Wechselrichter wiegt 46,2 kg (101,85 lb). Stellen Sie sicher, dass die Montagefläche das Gewicht tragen kann.

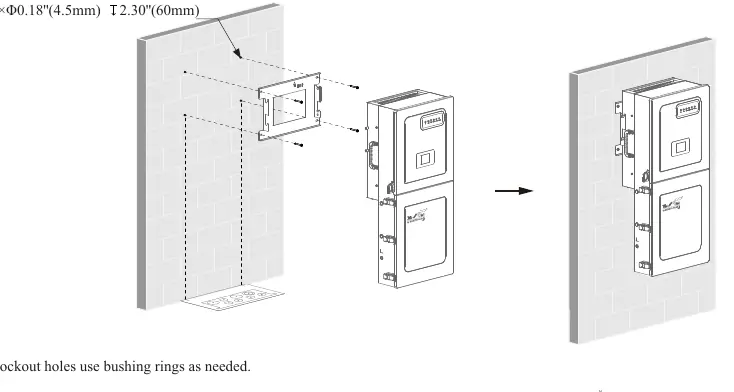

Montage des Wechselrichters
Montage des Wechselrichters

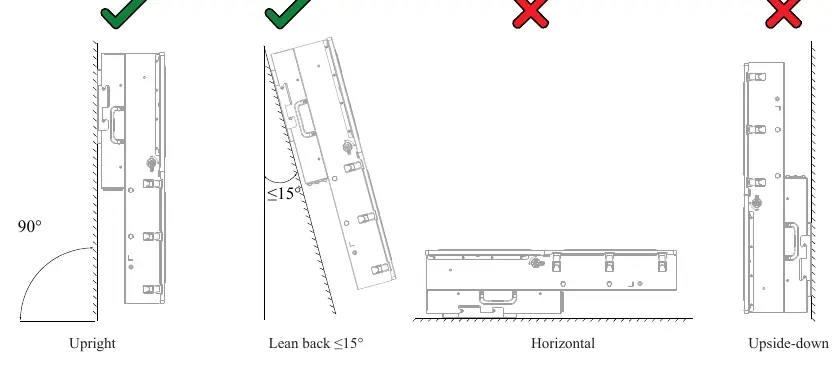

Zulässige Montageausrichtung
Zulässige Montageausrichtung
  • Abstände: Sorgen Sie für mindestens 15 cm (6 Zoll) vertikalen Freiraum für die Wärmeableitung.
  • Umgebung: Das Gerät ist NEMA 3R / IP65 zertifiziert und für den Außenbereich geeignet, sollte jedoch vor direkter UV-Einstrahlung auf den LCD-Bildschirm geschützt werden.
  • Ausrichtung: Montieren Sie das Gerät aufrecht oder mit einer Neigung nach hinten von maximal 15 Grad. Horizontale oder überkopf-Montage ist nicht zulässig.

Verkabelung und Anschlüsse

Verwenden Sie geeignete Kabelquerschnitte gemäß den örtlichen Vorschriften:

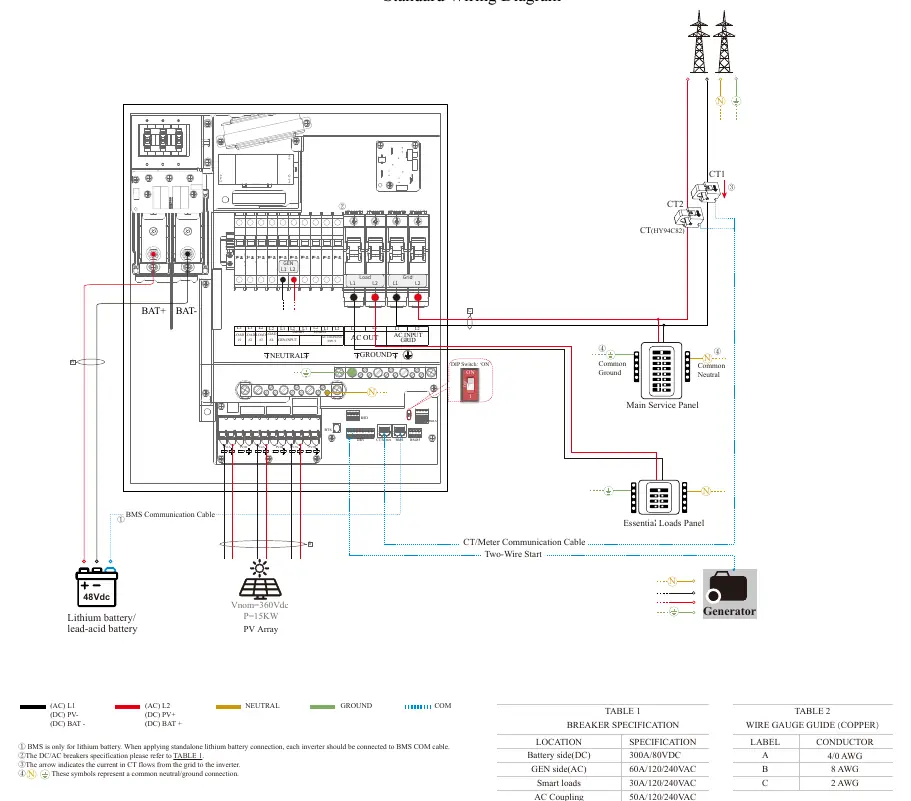

Standard-Verkabelungsdiagramm
Standard-Verkabelungsdiagramm
  • AC-Eingang/Ausgang: 2 AWG Leiter.
  • Batteriekabel: 4/0 AWG THHN.
  • Drehmomente: Batterieanschluss 15 Nm (126 in-lb), AC-Ausgang 4 Nm (35 in-lb), AC-Eingang 4 Nm (35 in-lb), Lastanschlüsse 2,5 Nm (20 in-lb).
  • Erdung: Das Erdungskabel des Netzes muss zweimal um den mitgelieferten Toroid-Kern gewickelt werden.
  • PV-Module: Das Gerät verfügt über 3 unabhängige MPPTs, die jeweils bis zu 2 PV-Strings verarbeiten können (max. 600V Voc).

Inbetriebnahme (Power ON)

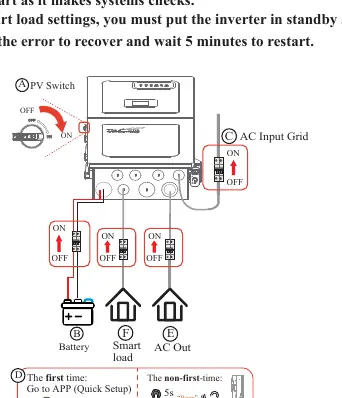

Einschaltsequenz
Einschaltsequenz
  1. Schalten Sie PV ein.
  2. Schalten Sie die Batterie über den Trennschalter ein.
  3. Schalten Sie den AC-Eingang (Grid) ein.
  4. Verbinden Sie die App via Bluetooth und klicken Sie auf "Power ON" oder halten Sie die ON/OFF-Taste am Gerät für 5 Sekunden gedrückt.
  5. Schalten Sie den AC-Ausgang ein.
  6. Schalten Sie die Smart-Load-Schalter ein.
  7. Warten Sie 5 Minuten, bis das System die Selbsttests abgeschlossen hat.

App-Konfiguration

Laden Sie die "MidNite Pro" App herunter. Nach der Installation und dem Login als Installateur können Sie:

  • Den Arbeitsmodus festlegen (Self Consumption, Grid Feed in priority, Off Grid).
  • Batterieparameter konfigurieren.
  • Netzparameter und Leistungskontrolle einstellen.
  • Gerätewartung durchführen (Datum/Uhrzeit synchronisieren, Fehlerprotokolle einsehen).

Praktische Hilfe

Typische Probleme

System startet nicht oder zeigt Fehler

Stellen Sie sicher, dass alle Schalter korrekt betätigt wurden. Wenn ein Fehler vorliegt, beheben Sie diesen, versetzen Sie das Gerät in den Standby und warten Sie 5 Minuten vor dem Neustart.

Kommunikationsprobleme bei Parallelschaltung

Stellen Sie sicher, dass der Widerstandsschalter (DIP-Schalter) bei Inverter Nr. 1 und dem letzten Inverter (Nr. N) auf 'ON' steht.

Batteriekommunikation funktioniert nicht

Überprüfen Sie die Pinbelegung des BMS-Kabels. Das Handbuch zeigt die Belegung an der Inverter-Seite; prüfen Sie das Handbuch Ihrer Batterie für die Batterie-Seite.

Vor der Verwendung

  • Gewicht des Geräts (46,2 kg) bei der Wahl des Montageorts berücksichtigen.
  • Mindestens 15 cm vertikalen Freiraum für Kühlung einplanen.
  • LCD-Bildschirm vor direkter UV-Einstrahlung schützen.
  • Kabelquerschnitte gemäß lokaler Vorschriften wählen (z.B. 4/0 AWG für Batterie).
  • Drehmomente für Anschlüsse einhalten (z.B. 15 Nm für Batterie).
  • Aufkleber an der Unterseite des Geräts vor der Montage entfernen.

Technische Daten in der Praxis

Drehmoment Batterie
15 Nm (126 in-lb) für sichere Verbindung.

Abbildungen und Diagramme

  • Verkabelungsdiagramme zeigen die korrekte Verbindung von PV, Batterie, AC-Netz und Lasten.
  • Die BMS-Pinbelegungstabelle hilft bei der korrekten Verkabelung von Lithium-Batterien.
  • Die Montagezeichnung zeigt die korrekte Ausrichtung (aufrecht oder leicht geneigt).

Modellkompatibilität

  • BMS-Kommunikation ist nur für Lithium-Batterien vorgesehen.
  • Für Parallelsysteme sind zusätzliche CT-Sensoren und ein Meter erforderlich.
  • Das System unterstützt 120V/240V Split-Phase und 120V/208V Dreiphasen-Systeme (je nach Konfiguration).
