Bedienungsanleitung für Glacier Bay High Efficiency Elongated 1-Piece Dual Flush Toilet

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Wartungsanweisungen für die Glacier Bay High Efficiency 1-Piece Dual Flush Toilet (Modell N2420). Vor Beginn der Installation ist es wichtig, alle Teile zu überprüfen und sicherzustellen, dass die Montagefläche sauber und eben ist. Die geschätzte Montagezeit beträgt 60 Minuten. Bitte beachten Sie, dass keine In-Tank-Reiniger mit Chlor (Calciumhypochlorit) verwendet werden dürfen, da diese die Armaturen beschädigen können.

Vorbereitung und Werkzeuge

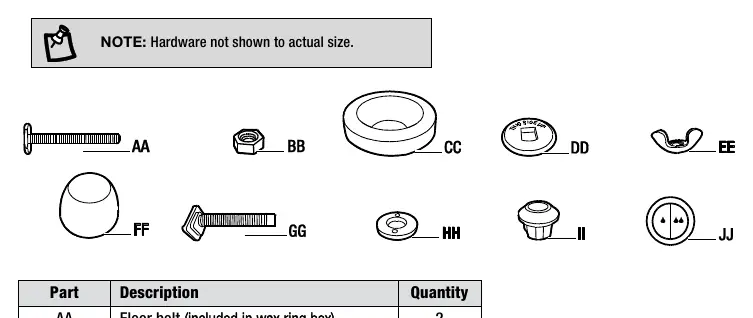

Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Vergleichen Sie den Inhalt mit der Hardware-Liste. Benötigte Werkzeuge:

• Spachtel
• Zimmermannswasserwaage
• Wasserzuleitung für die Toilette

Installation

1. Entfernen der alten Toilette

Schließen Sie die Wasserzufuhr und spülen Sie den Tank vollständig leer. Entfernen Sie verbleibendes Wasser mit einem Schwamm. Lösen Sie die Wasserzuleitung, entfernen Sie die Bolzenkappen und Muttern und heben Sie die alte Toilette ab. Reinigen Sie den Bodenflansch von alten Dichtungsresten und verschließen Sie das Abflussrohr vorübergehend, um Gase zu blockieren.

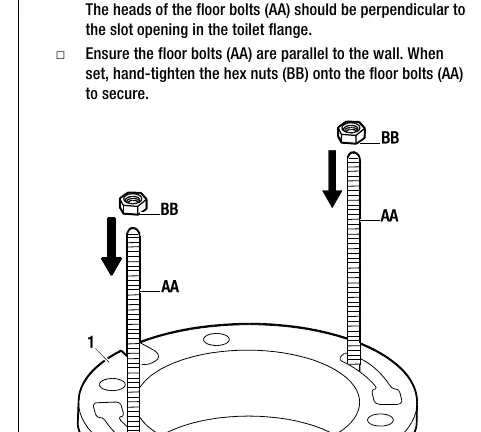

2. Installation der Bodenbolzen

Setzen Sie die Bodenbolzen (AA) in die Schlitze des Bodenflansches ein. Die Bolzenköpfe müssen nach unten zeigen und die Gewinde nach oben. Stellen Sie sicher, dass die Bolzen parallel zur Wand stehen, und ziehen Sie die Sechskantmuttern (BB) handfest an.

3. Installation des Wachsrings und der Toilette

Legen Sie die Toilettenschüssel (B) umgedreht auf eine weiche Unterlage. Platzieren Sie den Wachsring (CC) mit der abgerundeten Seite zum Toilettenauslass und drücken Sie ihn fest an. Setzen Sie die Toilette vorsichtig über den Bodenflansch, sodass die Bolzen durch die Öffnungen ragen.

4. Befestigung der Toilette

Platzieren Sie die Kunststoffscheiben (DD) auf den Bolzen (beachten Sie die Markierung 'this side up'). Ziehen Sie die Flügelmuttern (EE) fest und setzen Sie die Bolzenkappen (FF) auf.

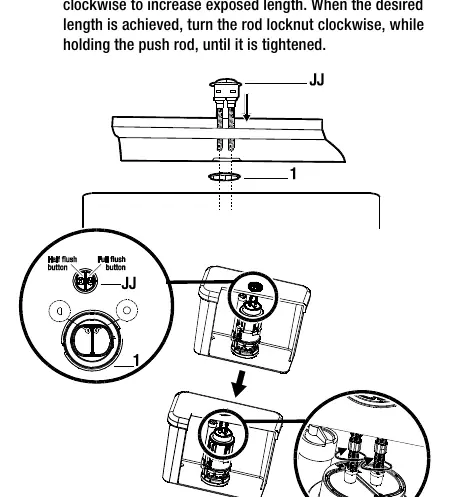

5. Installation des Spülknopfes

Positionieren Sie den Spülmechanismus (JJ) im Tankdeckel. Der Einzel-Tropfen-Knopf muss mit dem blauen Hebel (Halbspülung) und der Doppel-Tropfen-Knopf mit dem weißen Hebel (Vollspülung) ausgerichtet sein. Sichern Sie den Mechanismus mit der Kontermutter. Die Stangenlänge kann durch Lösen des Sicherungsrings und Drehen der Stange angepasst werden, bis sie die Hebel leicht berühren.

6. Wasseranschluss und Sitzmontage

Schließen Sie die Wasserzuleitung an und ziehen Sie die Verbindung handfest plus eine Vierteldrehung an. Installieren Sie den Sitz (C), indem Sie die Bolzen (GG) durch die Löcher führen und von unten mit den Muttern (II) und Unterlegscheiben (HH) sichern.

Pflege und Reinigung

Reinigen Sie die Oberfläche mit milder Seife, warmem Wasser und einem weichen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel, Stahlwolle oder chlorhaltige In-Tank-Reiniger, da diese die Keramik und die Dichtungen beschädigen können.

Fehlerbehebung

• Kein Wasser im Tank: Prüfen Sie, ob das Absperrventil vollständig geöffnet ist und ob der Filter im Zulauf verstopft ist.
• Schlechte Spülleistung: Prüfen Sie den Wasserstand im Tank (muss die Markierung am Überlaufrohr erreichen). Justieren Sie ggf. die Spülstangenlänge.
• Wasser läuft ständig: Prüfen Sie die Dichtung am Spülventil auf Ablagerungen oder Beschädigungen.
