Installationsanleitung für TOTO Bodenstehendes WC
Detaillierte Installationsanleitung für TOTO bodenstehende WC-Becken (Modelle CT725CU und CT725CUF). Enthält wichtige Hinweise zur Vorbereitung, Montage, Anschluss der Spülarmatur sowie Pflegeanweisungen für die CEFIONTECT-Glasur.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die TOTO bodenstehenden WC-Becken der Modelle CT725CU(G)(X) und CT725CUF(G)(X). Die Installation sollte von einem Fachmann durchgeführt werden. Es ist zwingend erforderlich, die mitgelieferten oder spezifizierten Teile zu verwenden, um eine ordnungsgemäße Funktion zu gewährleisten und Wasserschäden zu vermeiden.

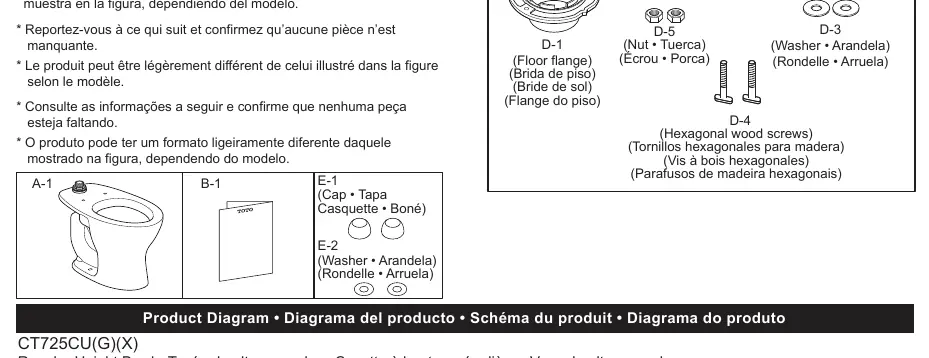

Vorbereitung und Lieferumfang
Überprüfen Sie vor Beginn der Arbeiten, ob alle Teile vollständig sind. Zu den wesentlichen Komponenten gehören der Bodenflansch, der Wachsring, Schrauben, Unterlegscheiben und Muttern. Stellen Sie sicher, dass der Abstand von der Wand zum Abflussrohr (Rough-in) 10 bis 12 Zoll (ca. 254–305 mm) beträgt.
Installationsschritte

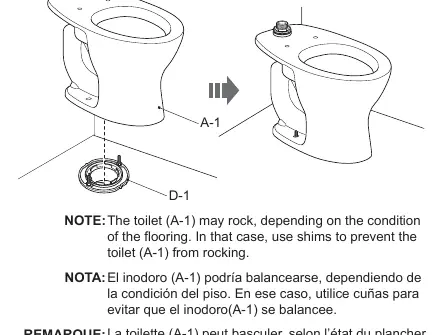

- Vorbereitung: Stellen Sie sicher, dass der Boden eben ist. Falls das WC wackelt, verwenden Sie Unterlegscheiben (Shims), um es zu stabilisieren.
- Wachsring: Verwenden Sie bei jeder Neuinstallation oder bei jedem Versetzen des WCs einen neuen Wachsring (D-2), um Leckagen zu verhindern.
- Befestigung: Setzen Sie das WC auf den Bodenflansch. Ziehen Sie die Muttern (D-6) vorsichtig fest. Achtung: Nicht zu fest anziehen, da dies das Porzellan beschädigen kann.
- Spülarmatur: Befolgen Sie die separate Installationsanleitung der Spülarmatur, um diese mit dem WC zu verbinden.
- Einstellung: Justieren Sie nach der Installation das Spülvolumen und den Winkel des Absperrventils, um Spritzwasser zu vermeiden.
Testlauf und Dichtheitsprüfung
Führen Sie nach der Installation einen Testlauf durch, um sicherzustellen, dass keine Verbindungen undicht sind. Überprüfen Sie das Innere des WCs auf Fremdkörper wie Rohrspäne, die Rostflecken verursachen könnten. Entfernen Sie eventuelle Rückstände von Dichtmitteln oder Klebstoffen mit einem neutralen Reinigungsmittel.

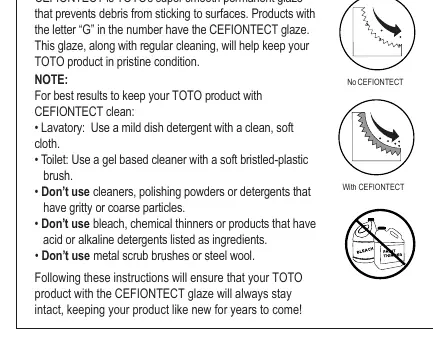

Reinigung und Pflege (CEFIONTECT)
Produkte mit dem Buchstaben "G" verfügen über die CEFIONTECT-Glasur. Um diese zu erhalten:
- Verwenden Sie für das WC einen gelbasierten Reiniger und eine weiche Kunststoffbürste.
- Verwenden Sie keine scheuernden Reinigungsmittel, Pulver oder grobkörnige Reiniger.
- Verwenden Sie keine Bleichmittel, chemischen Verdünner oder säurehaltigen/alkalischen Reiniger.
- Verwenden Sie keine Metallbürsten oder Stahlwolle.
Herstellerinformationen
TOTO Ltd.
Praktische Hilfe
Typische Probleme
WC wackelt nach der Montage
Verwenden Sie Unterlegscheiben (Shims), um das WC auszugleichen und ein Wackeln zu verhindern.
Wasserleck am Boden
Stellen Sie sicher, dass ein neuer Wachsring verwendet wurde. Prüfen Sie alle Verbindungen auf Dichtheit.
Schwarze oder silberne Linien auf dem Porzellan
Diese entstehen oft durch Metallabrieb (z. B. Uhrenarmband). Reiben Sie die Stelle vorsichtig mit einem scheuernden Reinigungsmittel ab.
Vor der Verwendung
- Rough-in Abstand von 10-12 Zoll (254-305 mm) prüfen.
- Neuen Wachsring bereitstellen.
- Installationsanleitung der Spülarmatur zur Hand haben.
- Geeignetes Werkzeug für die Muttern bereitstellen.
- Dichtheitsprüfung nach der Installation durchführen.
Abbildungen und Diagramme
- Das Rough-in-Diagramm zeigt den korrekten Abstand von der Wand zum Abfluss.
- Die Explosionszeichnung zeigt die korrekte Reihenfolge der Befestigungsteile (D-1 bis D-5).
Modellkompatibilität
- Nur für Bodenmontage geeignet.
- Modelle mit 'G' im Namen verfügen über CEFIONTECT-Glasur.
- Nicht für die Verwendung mit chlorhaltigen Reinigern in hoher Konzentration geeignet (kann Fittings beschädigen).
