Bedienungsanleitung für SIIG 04-1375A 1x4 HDMI-Splitter über Cat6-Extender
Erfahren Sie, wie Sie den SIIG 04-1375A 1x4 HDMI-Splitter über Cat6-Extender installieren und konfigurieren. Diese Anleitung enthält Details zu Anschlüssen, EDID-Einstellungen und RS-232-Steuerung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb des SIIG 04-1375A 1x4 HDMI-Splitters über Cat6-Extender. Das Gerät ermöglicht die Übertragung von 4K@60Hz-Signalen über eine Distanz von bis zu 70 Metern mittels Cat6/7-Kabel. Es unterstützt HDCP 2.2, HDR, Audio-Extraktion und ARC.
Lieferumfang
- 1x Sender (Transmitter)
- 4x Empfänger (Receiver)
- 1x Netzteil DC 12V/2A (für Sender)
- 4x Netzteil DC 5V/2A (für Empfänger)
- 1x IR-Blaster-Kabel
- 4x IR-Empfängerkabel
- Terminalblock und Montagezubehör
Geräteübersicht
Sender (TX)
Der Sender verfügt über einen HDMI-Eingang, einen HDMI-Loop-Out für lokale Displays und vier RJ-45-Ausgänge zur Verbindung mit den Empfängern. Zudem sind Anschlüsse für IR-In/Out, RS-232 und den EDID-Schalter vorhanden.
Empfänger (RX)
Jeder Empfänger ist mit einem RJ-45-Eingang, einem HDMI-Ausgang, einem Toslink-Audioausgang sowie Anschlüssen für IR-In/Out ausgestattet. Eine Power/Signal-LED zeigt den Status der HDMI-Übertragung an.
Installation und Anschlüsse
Verbinden Sie die HDMI-Quelle mit dem HDMI-Eingang des Senders. Nutzen Sie Cat6-Kabel, um die RJ-45-Ausgänge des Senders mit den RJ-45-Eingängen der Empfänger zu verbinden. Schließen Sie die Displays an die HDMI-Ausgänge der Empfänger an. Stellen Sie sicher, dass die korrekten Netzteile (12V für Sender, 5V für Empfänger) verwendet werden.
EDID-Einstellungen

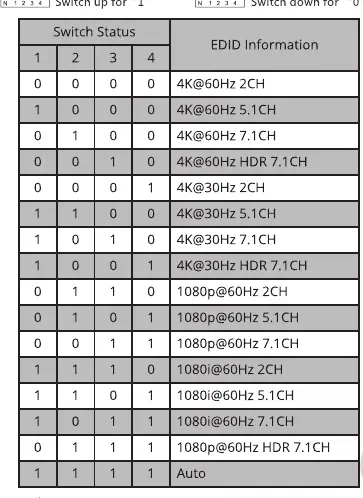

Der Sender verfügt über einen EDID-Schalter, mit dem die Ausgabeauflösung und das Audioformat konfiguriert werden können. Die Einstellungen (0 für Schalter unten, 1 für Schalter oben) ermöglichen die Auswahl zwischen verschiedenen Formaten wie 4K@60Hz 2CH, 4K@60Hz 5.1CH, 1080p und einem Auto-Modus.
RS-232-Steuerung
Das Gerät unterstützt die Steuerung über RS-232-Befehle. Standardeinstellungen sind: Baudrate 9600, Datenbits 8, Stoppbits 1, Parität 0. Befehle ermöglichen das Ein- und Ausschalten der Ausgänge, den Neustart des Geräts oder das Zurücksetzen auf Werkseinstellungen.
Support
Für weitere Informationen oder technischen Support besuchen Sie bitte die offizielle Website unter http://www.siig.com/support.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Kein Bild auf dem Display
Überprüfen Sie die HDMI-Kabelverbindungen und stellen Sie sicher, dass die Stromversorgung für Sender und Empfänger korrekt angeschlossen ist.
Signalverlust oder Bildstörungen
Stellen Sie sicher, dass die Cat6-Kabelverbindung die maximale Reichweite von 70 Metern nicht überschreitet.
Falsche Auflösung oder Audioformat
Überprüfen Sie die EDID-Schaltereinstellungen am Sender gemäß der EDID-Tabelle in der Anleitung.
Vor der Verwendung
- Überprüfen Sie, ob alle 4 Empfänger und das notwendige Zubehör im Paket enthalten sind.
- Stellen Sie sicher, dass hochwertige Cat6/7-Kabel für die Verbindung zwischen Sender und Empfänger verwendet werden.
- Verwenden Sie das 12V/2A-Netzteil ausschließlich für den Sender.
- Verwenden Sie die 5V/2A-Netzteile ausschließlich für die Empfänger.
- Prüfen Sie, ob die IR-Kabel korrekt für die Fernbedienungsfunktion positioniert sind.
