Bedienungsanleitung für SIIG 04-136A HDMI Over IP Extender

Wichtige Informationen aus der Anleitung

Der SIIG 04-136A HDMI Over IP Extender ermöglicht die Übertragung von HDMI-Signalen über IP-Netzwerke. Für eine optimale Leistung und Zuverlässigkeit wird die Verwendung von IGMP-Gigabit-Ethernet-Switches dringend empfohlen. Verwenden Sie ausschließlich CAT5e/6-Kabel mit 100% Kupferverdrahtung gemäß IEEE-568B-Standard. Bei der Installation in bestehenden Netzwerken wird die Konfiguration eines dedizierten VLANs empfohlen, um Datenkollisionen zu vermeiden. Die Standard-IP-Adressen sind 192.168.1.238 für den Sender (Transmitter) und 192.168.1.239 für den Empfänger (Receiver).

Produktmerkmale

• Unterstützt Auflösungen bis zu 1080p bei 60Hz Full HD.
• Übertragungsdistanz bis zu 120 Meter über CAT6-Kabel.
• Integrierte IR-Pass-Back-Funktion zur Steuerung des Quellgeräts vom Empfängerstandort aus.
• Skalierbare Matrix-Konfiguration (bis zu 100 Eingänge auf unbegrenzte Ausgänge).
• Unterstützung für Computer-Steuerungssoftware zur Auswahl und Umschaltung von Eingängen.

Lieferumfang

• Sender-Einheit und Empfänger-Einheit
• Bedienungsanleitung
• IR-Blaster / Empfänger-Verlängerungskabel
• 2x Netzteil DC 5V/2A
• Fernbedienung
• 2x 3-Pin Phoenix-Anschluss
• 2x Wandmontage-Set

Anschlüsse und Layout

Sender-Einheit: Verfügt über ein IR-Fenster, Power-LED, TX-ID-Anzeige, Reset-Taste, Stromanschluss, Daten-LED, RJ45-Ausgang, Link-LED, IR-Ausgang, HDMI-Ausgang, HDMI-Eingang und RS232-Schnittstelle.

Empfänger-Einheit: Verfügt über RX-ID-Anzeige, IR-Fenster, Power-LED, TX-Connected-Anzeige, Reset-Taste, Stromanschluss, Daten-LED, RJ45-Eingang, Link-LED, IR-Eingang, HDMI-Ausgang und RS232-Schnittstelle.

Installation und Anwendung

Punkt-zu-Punkt: Verbinden Sie das Quellgerät (z.B. DVD-Player) per HDMI mit dem Sender. Verbinden Sie den Sender über ein CAT5e/6-Kabel mit dem Empfänger. Verbinden Sie den Empfänger per HDMI mit dem Anzeigegerät (TV).

Matrix-Konfiguration: Das System unterstützt bis zu 256 kombinierte Einheiten, begrenzt auf maximal 100 Sender-Einheiten. Alle Geräte sollten über einen IGMP-Switch verbunden sein.

Netzwerkkonfiguration

Die Geräte sind standardmäßig auf feste IP-Adressen eingestellt. Wenn das Netzwerk DHCP unterstützt, werden den Geräten automatisch IP-Adressen zugewiesen. Sollte dies nicht funktionieren, drücken Sie die Reset-Taste an den Geräten. IP-Einstellungen können über die HDBitT E-Matrix Control Center Software angepasst werden.

Software-Steuerung

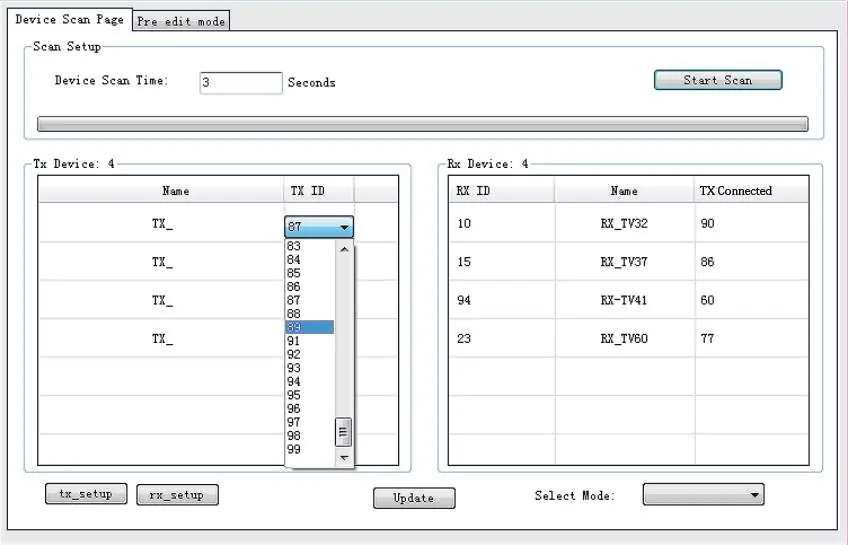

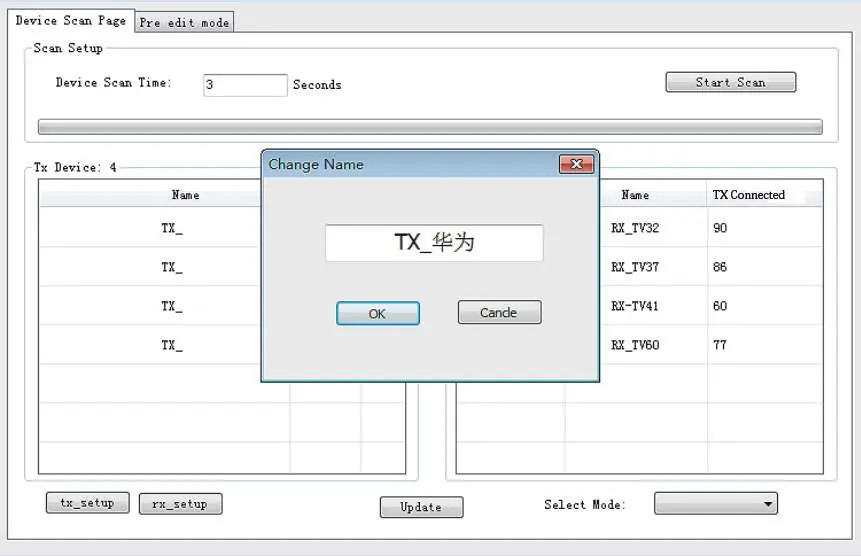

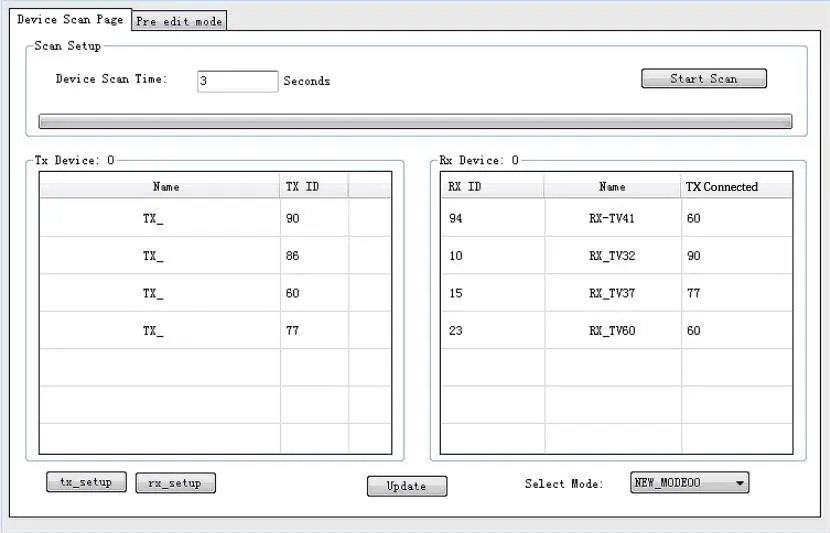

Die HDBitT E-Matrix Control Center Software ist nur mit Windows kompatibel und kann unter www.hdbitt.com/download-matrix heruntergeladen werden. Die Software ermöglicht das Scannen von Geräten, das Ändern von Gerätenamen, das Zuweisen von IDs und das Erstellen von Betriebsmodi.

Fehlerbehebung

Falls die Geräte nicht erkannt werden oder die Matrix-Steuerung nicht ordnungsgemäß funktioniert, schließen Sie die Anwendung und starten Sie sie neu. Stellen Sie sicher, dass die Sender- und Empfänger-Einheiten nicht vor der Installation vertauscht wurden. Bei IP-Problemen können die Geräte durch Trennen vom Netzwerk und kurzes Drücken der Reset-Taste auf die Standardeinstellungen zurückgesetzt werden.
