SIIG 04-137A 1x8 HDMI-Splitter über Cat6-Extender
Schnelle Anleitung für den SIIG 04-137A 1x8 HDMI-Splitter über Cat6-Extender. Erfahren Sie mehr über Anschlüsse, EDID-Einstellungen, RS-232-Steuerung und die Installation des Systems.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der SIIG 04-137A ist ein 1x8 HDMI-Splitter über Cat6-Extender, der ein HDMI-Signal an bis zu acht Empfänger über Cat6/7-Kabel verteilt. Das System unterstützt 4K@60Hz, HDR und HDCP 2.2. Für den Betrieb ist eine korrekte Verkabelung zwischen dem Sender (TX) und den Empfängern (RX) sowie die Konfiguration der EDID-Einstellungen erforderlich, um die Kompatibilität mit den angeschlossenen Displays sicherzustellen.
Lieferumfang
- 1x Sender (Transmitter)
- 8x Empfänger (Receiver)
- 1x Netzteil für Sender (DC 12V/2A)
- 8x Netzteile für Empfänger (DC 5V/2A)
- 1x IR-Blaster-Kabel
- 8x IR-Empfängerkabel
- Montagezubehör
Anschlüsse und Layout
Sender (TX)
Der Sender verfügt über folgende Anschlüsse und Bedienelemente:
- EDID-Schalter: Zur manuellen Konfiguration der Auflösung und Audioformate.
- IR-Anschlüsse: IR-In für den Empfänger und IR-Out für den Blaster.
- Reset-Taste: Zum Neustart des Geräts.
- RJ-45: Anschluss für die Cat6-Kabel zu den Empfängern.
- HDMI Loop-Out: Lokaler HDMI-Ausgang für ein Display.
- HDMI Input: Eingang für die HDMI-Quelle.
- RS-232: Schnittstelle für Steuerungsbefehle.
- Power Jack: Anschluss für das 12V-Netzteil.
Empfänger (RX)
Jeder Empfänger ist ausgestattet mit:
- Reset-Taste: Zum Neustart.
- Audio-Schalter: Zur Auswahl der Audioquelle (HDMI-Extraktion oder ARC).
- RJ-45: Eingang vom Sender.
- Power/Signal LED: Blinkt bei fehlendem Signal, leuchtet dauerhaft bei aktiver Übertragung.
- Toslink Output: Für Audio-Extraktion.
- HDMI Output: Anschluss für das Display.
- IR-Anschlüsse: Für IR-Empfänger und Blaster.
EDID-Einstellungen

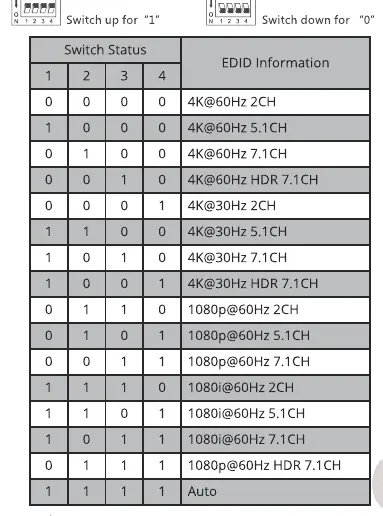

Die EDID-Konfiguration erfolgt über die DIP-Schalter am Sender. Schalter nach oben bedeutet "1", nach unten bedeutet "0". Die Tabelle im Handbuch listet verschiedene Kombinationen für Auflösungen wie 4K@60Hz, 4K@30Hz, 1080p und 1080i mit unterschiedlichen Audioformaten (2CH, 5.1CH, 7.1CH) auf. Die Einstellung "1111" aktiviert den Auto-Modus, der eine mit allen Displays kompatible Auflösung wählt.
RS-232-Steuerung
Das Gerät unterstützt RS-232-Befehle mit folgenden Parametern: Baudrate 9600, Datenbits 8, Stoppbits 1, Parität 0. Verfügbare Befehle umfassen das Ein- und Ausschalten der Ausgänge (ES XX On/n, ES XX Off/n), das Zurücksetzen des Geräts (Reset/n) sowie das Wiederherstellen der Werkseinstellungen (Recover/n).
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Kein Bild auf dem Display
Überprüfen Sie die HDMI-Kabelverbindungen und stellen Sie sicher, dass die Cat6-Kabel korrekt zwischen Sender und Empfänger angeschlossen sind. Prüfen Sie, ob die Power/Signal-LED am Empfänger leuchtet.
Fernbedienung funktioniert nicht
Stellen Sie sicher, dass der IR-Empfänger korrekt angeschlossen ist und sich innerhalb der Reichweite befindet. Prüfen Sie, ob der IR-Blaster nah genug an der Quellquelle platziert ist.
Audio-Probleme
Überprüfen Sie den Audio-Schalter am Empfänger. Stellen Sie sicher, dass die EDID-Einstellungen am Sender mit den Fähigkeiten Ihres Displays übereinstimmen.
Vor der Verwendung
- Stellen Sie sicher, dass alle 8 Empfänger mit den mitgelieferten 5V-Netzteilen verbunden sind.
- Verwenden Sie hochwertige Cat6- oder Cat7-Kabel für die Verbindung zwischen Sender und Empfänger.
- Prüfen Sie, ob die HDMI-Quelle 4K@60Hz unterstützt, falls diese Auflösung genutzt werden soll.
- Stellen Sie sicher, dass die EDID-DIP-Schalter korrekt für Ihr Setup eingestellt sind.
Technische Daten in der Praxis
- 4K@60Hz YUV 4:4:4
- Unterstützt hochauflösende Videosignale mit voller Farbtiefe.
- EDID Management
- Ermöglicht die manuelle Anpassung der Signalparameter an das angeschlossene Display.
Abbildungen und Diagramme
- Die Layout-Diagramme zeigen die Position der Anschlüsse (Reset, IR, RJ-45, HDMI, RS-232, Power) für Sender und Empfänger.
- Die EDID-Tabelle zeigt die DIP-Schalter-Kombinationen für verschiedene Auflösungen und Audioformate.
Modellkompatibilität
- Unterstützt HDCP 2.2.
- Unterstützt PCM2, Dolby & DTS 5.1/7.1 Audioformate.
