Installationsanleitung für SIIG 04-1418A Monitor-Tischhalterung
Erfahren Sie, wie Sie die SIIG 04-1418A Monitor-Tischhalterung für Bildschirme bis 49 Zoll korrekt montieren, die VESA-Platte anbringen und die Federspannung für das Gewicht Ihres Monitors einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Montage der SIIG 04-1418A Monitor-Tischhalterung. Stellen Sie vor der Installation sicher, dass Ihr Monitor ein Gewicht zwischen 2 kg und 20 kg aufweist und über ein VESA-Montagemuster von 75x75 mm oder 100x100 mm verfügt. Die Halterung ist für Bildschirme bis zu einer Größe von 49 Zoll geeignet.

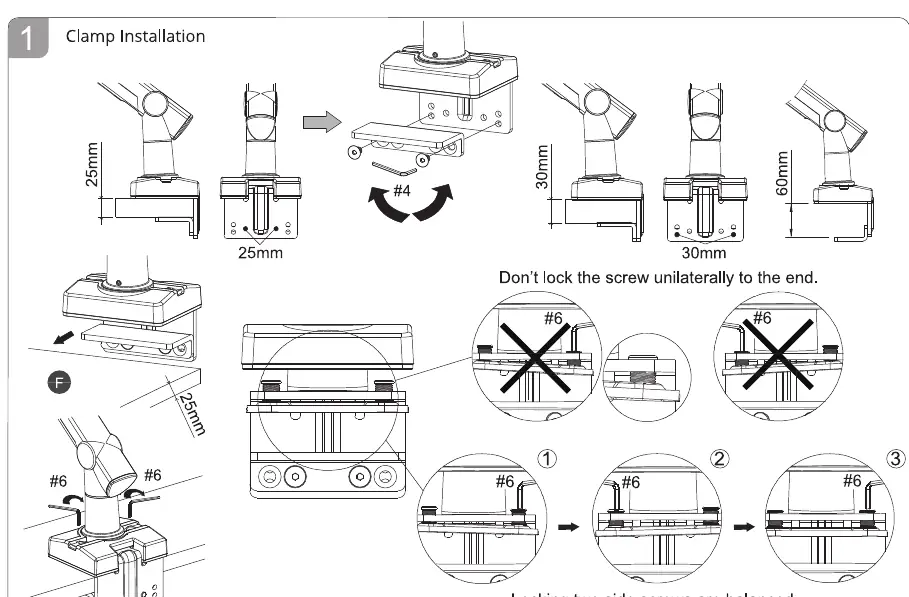

Montage der Tischklemme
Die Tischklemme kann an Schreibtischplatten unterschiedlicher Dicke angepasst werden. Achten Sie bei der Montage darauf, die Schrauben an der Klemme gleichmäßig anzuziehen, um eine stabile Basis zu gewährleisten. Drehen Sie die Schrauben nicht einseitig fest, da dies die Stabilität beeinträchtigen kann.

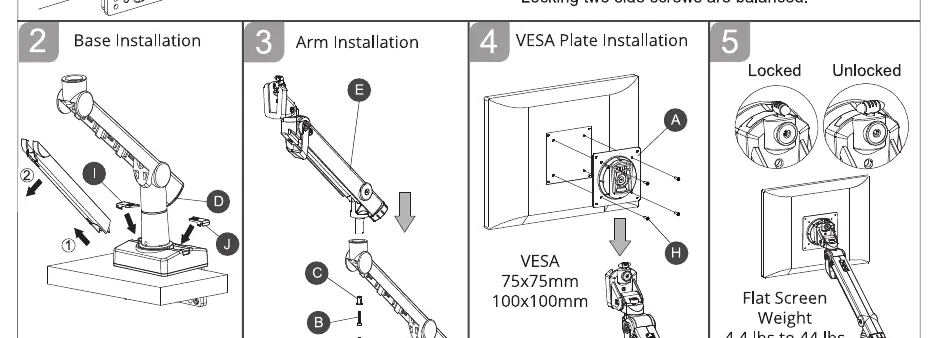

Montage des Monitorarms
Nachdem die Basis sicher am Tisch befestigt ist, wird der Monitorarm auf die Basis aufgesetzt. Stellen Sie sicher, dass alle Verbindungen fest sitzen, bevor Sie den Monitor anbringen.
VESA-Platteninstallation
Befestigen Sie die VESA-Platte mit den mitgelieferten M4x10-Schrauben an der Rückseite Ihres Monitors. Achten Sie darauf, dass die Platte zentriert und fest verschraubt ist, bevor Sie den Monitor in die Halterung einhängen.

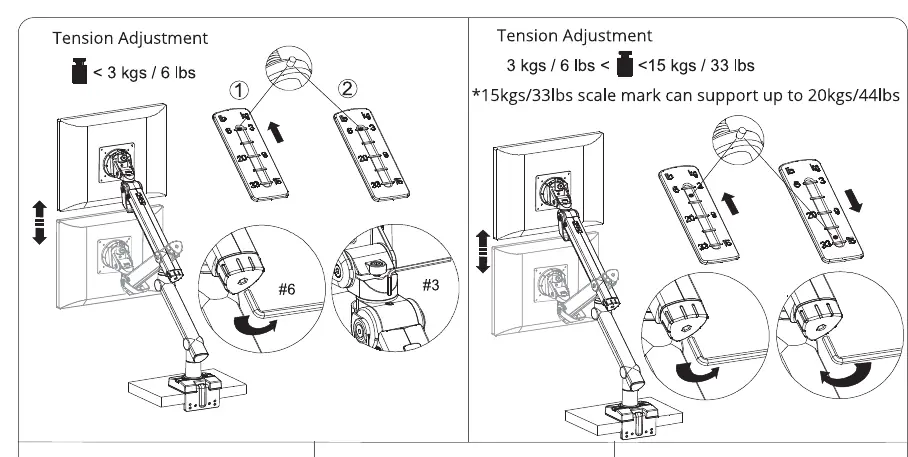

Einstellung der Federspannung
Die Federspannung muss an das Gewicht Ihres Monitors angepasst werden, damit dieser in der gewünschten Höhe verbleibt:
- Bei Monitoren unter 3 kg: Drehen Sie die Einstellschraube in Richtung des Minus-Symbols (-), um die Spannung zu verringern.
- Bei Monitoren zwischen 3 kg und 20 kg: Drehen Sie die Einstellschraube in Richtung des Plus-Symbols (+), um die Spannung zu erhöhen.
Testen Sie nach der Einstellung, ob der Monitor in verschiedenen Positionen stabil bleibt.

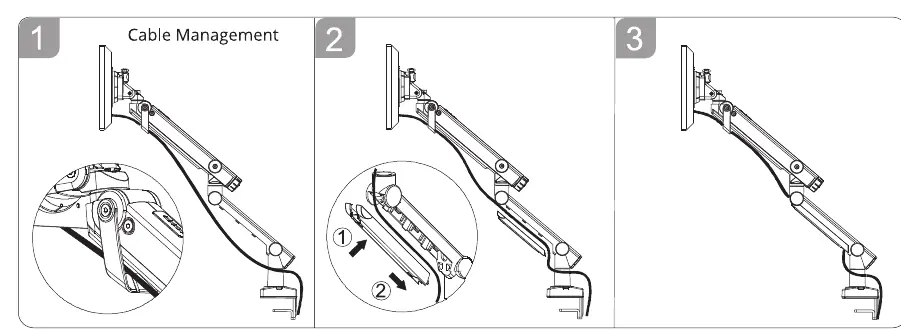

Kabelmanagement und Justierung
Nutzen Sie die integrierten Kabelkanäle am Monitorarm, um die Kabel sauber zu verlegen. Dies verhindert, dass Kabel bei Bewegungen des Arms eingeklemmt oder beschädigt werden. Die Neigung (Tilt) und Drehung (Rotate) des Monitors kann nach der Montage durch Lösen der entsprechenden Schrauben am Gelenk feinjustiert werden.
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Der Monitor sinkt nach unten ab.
Erhöhen Sie die Federspannung, indem Sie die Einstellschraube in Richtung des Plus-Symbols (+) drehen.
Der Monitor hebt sich von selbst nach oben.
Verringern Sie die Federspannung, indem Sie die Einstellschraube in Richtung des Minus-Symbols (-) drehen.
Die Tischklemme sitzt nicht fest.
Überprüfen Sie, ob die Schrauben an der Klemme gleichmäßig angezogen wurden und die Klemme vollständig auf der Tischplatte aufliegt.
Vor der Verwendung
- Prüfen Sie, ob der Schreibtisch stabil genug für das Gewicht des Monitors ist.
- Stellen Sie sicher, dass das Monitorgewicht zwischen 2 kg und 20 kg liegt.
- Überprüfen Sie das VESA-Lochmuster Ihres Monitors (75x75 mm oder 100x100 mm).
- Stellen Sie sicher, dass alle benötigten Werkzeuge (Inbusschlüssel sind enthalten) griffbereit sind.
Technische Daten in der Praxis
- Gewichtskapazität
- Unterstützt Monitore von 2 kg bis 20 kg.
- VESA-Standard
- Kompatibel mit 75x75 mm und 100x100 mm Befestigungslöchern.
- Bildschirmgröße
- Geeignet für Monitore bis zu 49 Zoll.
Abbildungen und Diagramme
- Schritt 1 zeigt die korrekte Montage der Tischklemme und die Bedeutung der gleichmäßigen Schraubenanziehung.
- Schritt 5 verdeutlicht die Gewichtseinstellung basierend auf dem Monitorgewicht.
- Die Abbildungen auf Seite 2 zeigen die korrekte Kabelführung durch den Arm.
Modellkompatibilität
- Nicht für Monitore unter 2 kg geeignet.
- Nicht für Monitore über 20 kg geeignet.
- Nur für VESA 75x75 und 100x100 geeignet.
