Installationsanleitung für SIIG 04-1134BB Dual Monitor Gasdruck-Wandhalterung
Erfahren Sie, wie Sie die SIIG 04-1134BB Dual Monitor Gasdruck-Wandhalterung sicher montieren und einstellen. Diese Anleitung enthält Schritte zur Wandbefestigung, Monitorinstallation und Anpassung der Gasdruckfeder.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung dient der sicheren Installation und Einrichtung der SIIG 04-1134BB Dual Monitor Gasdruck-Wandhalterung. Vor der Montage ist sicherzustellen, dass die Wandstruktur (Holzständer, Beton oder Ziegel) das kombinierte Gewicht der Monitore tragen kann. Die Halterung ist ausschließlich für den Innenbereich bestimmt. Überprüfen Sie vor Beginn den Lieferumfang anhand der beiliegenden Teileliste.
Montage und Installation
Die Installation erfolgt in mehreren Schritten:
- Wandmontage: Befestigen Sie die Halterung an einer geeigneten Wand (Holzständer oder massiver Beton/Ziegel) unter Verwendung der mitgelieferten Schrauben und Dübel. Achten Sie auf eine exakte Ausrichtung.
- Monitorbefestigung: Wählen Sie die passenden Schrauben (M4x12, M4x16, M5x12 oder M5x16) basierend auf dem VESA-Standard Ihres Monitors (75x75 oder 100x100).
- Anbringen der Monitore: Hängen Sie die Monitore an die Halterungsarme und sichern Sie diese mit der mitgelieferten Schraube C.
Einstellung und Betrieb
Nach der Montage können die Monitore individuell ausgerichtet werden:
- Gasdruckfeder-Einstellung: Nutzen Sie den mitgelieferten 6mm Inbusschlüssel (E), um die Spannung der Gasdruckfeder anzupassen, damit die Monitore in der gewünschten Höhe stabil bleiben.
- Bewegungsspielraum: Die Halterung ermöglicht eine Neigung von +35° bis -35°, eine Schwenkung von ±90° sowie eine Rotation von ±180°.
Wartung
Überprüfen Sie die Stabilität und Sicherheit der Halterung in regelmäßigen Abständen, mindestens jedoch alle drei Monate.
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Monitor sinkt ab oder lässt sich nicht in der Höhe halten
Passen Sie die Spannung der Gasdruckfeder mit dem 6mm Inbusschlüssel (E) an.
Instabilität an der Wand
Stellen Sie sicher, dass die Wand aus geeignetem Material (Holzständer, Beton, Ziegel) besteht und die Schrauben fest, aber nicht überdreht sind.
Vor der Verwendung
- Vollständigkeit der Teile gemäß Liste prüfen
- Tragfähigkeit der Wand sicherstellen
- Passende VESA-Schrauben (M4 oder M5) auswählen
- Geeignetes Werkzeug (Bohrer, Schraubendreher, Wasserwaage) bereitlegen
- Gewicht der Monitore prüfen (max. Traglast beachten)
Technische Daten in der Praxis
- VESA-Standard
- Unterstützt 75x75mm und 100x100mm Lochabstände.
- Neigungswinkel
- Ermöglicht eine vertikale Neigung von +35° bis -35°.
- Schwenkbereich
- Ermöglicht eine horizontale Drehung von ±90°.
Abbildungen und Diagramme

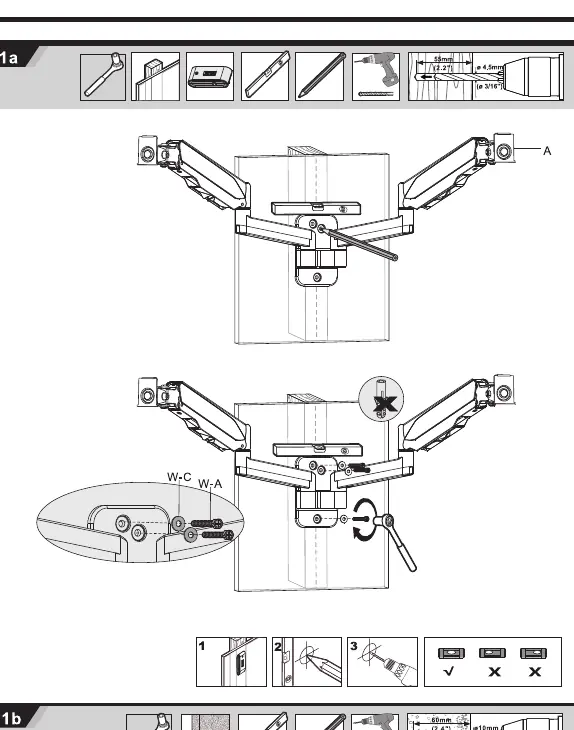

- Schritt 1a/1b: Montage der Basis an Holzständer oder Betonwand.
- Schritt 3a/3b: Befestigung der VESA-Platte am Monitor mit den passenden Schrauben.

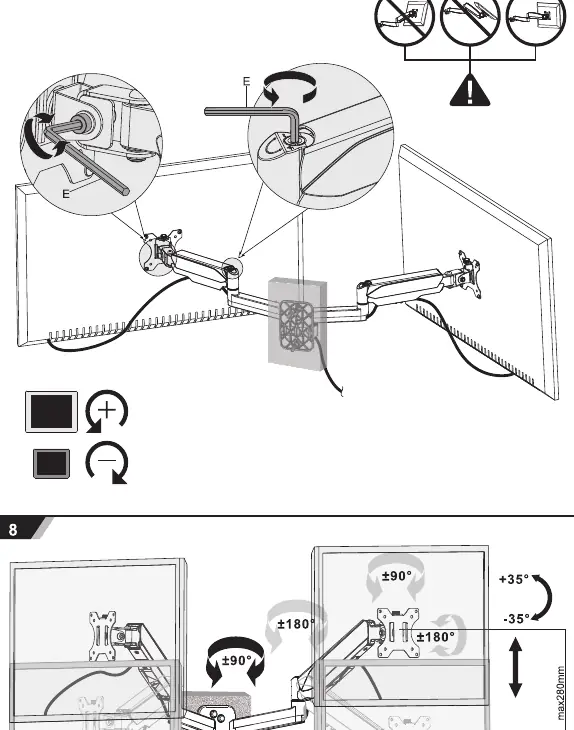

- Schritt 7: Einstellung der Gasdruckfeder-Spannung mittels Inbusschlüssel.
- Schritt 8: Darstellung der maximalen Bewegungsbereiche (Neigung, Schwenkung, Rotation).
Modellkompatibilität
- Nur für Monitore bis 32 Zoll geeignet.
- Nicht für die Montage an Gipskartonwänden ohne Holzständer geeignet.
- Nur für den Innenbereich bestimmt.
