Bedienungsanleitung für SIIG 04-1422A 4K60Hz HDMI 2.1 Capture-Gerät
Schnellstartanleitung für das SIIG 04-1422A HDMI 2.1 Capture-Gerät. Erfahren Sie alles über Systemanforderungen, Anschlussmöglichkeiten für PC und Konsolen sowie die Fehlerbehebung bei Aufnahmeproblemen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Leitfaden für die Einrichtung und Nutzung des SIIG 04-1422A 4K60Hz HDMI 2.1 Capture-Geräts. Für eine optimale Leistung ist die Verwendung des mitgelieferten USB-C-Kabels sowie hochwertiger HDMI 2.1-Kabel zwingend erforderlich. Beachten Sie, dass das Gerät keine HDCP-geschützten Signale aufzeichnen kann.
Gerätebeschreibung und Anschlüsse
Das Gerät verfügt über folgende Schnittstellen:
- 3,5mm Headset-Anschluss für Audio-Mix.
- 4-poliger 3,5mm Anschluss für Gamepad-Chat-Aufzeichnung.
- USB-C-Port für die Verbindung zum PC (erfordert USB 10Gbps für volle 4K60Hz-Leistung).
- OS-Taste: Muss je nach Betriebssystem (Windows oder macOS) gedrückt oder zurückgesetzt werden.
- HDMI-Ausgang: Für Video-Pass-Through an einen Monitor.
- HDMI-Eingang: Anschluss der Videoquelle (PC oder Konsole).
Systemanforderungen
Stellen Sie sicher, dass Ihr System folgende Mindestanforderungen erfüllt:
- USB 10Gbps Type-C Port.
- Windows 10 (64-bit)/11 oder neuer.
- macOS 13/14 oder neuer (maximale Aufnahme 4K@30Hz).
- Desktop/Laptop mit mindestens Intel Core i5-6xxx/i7-7700HQ oder AMD Ryzen 5 1xxx/3500U.
- Mindestens 8GB RAM (16GB empfohlen).
- Grafikkarte: NVIDIA GeForce GTX1060/1050Ti oder AMD Radeon RX570 oder besser.
Anwendung und Einrichtung
Das Gerät unterstützt verschiedene Gaming-Setups:

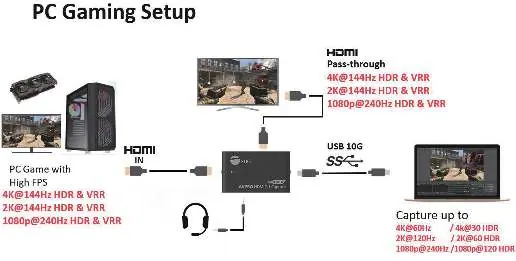

- PC Gaming: Verbindung der Grafikkarte via HDMI zum Eingang, Pass-Through zum Monitor und USB-Verbindung zum Streaming-PC.

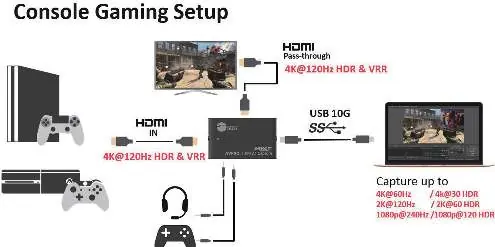

- Konsolen Gaming: Verbindung der Konsole via HDMI zum Eingang, Pass-Through zum TV und USB-Verbindung zum PC.
LED-Anzeigen
Die LED auf der Oberseite gibt Auskunft über den Status:
- Standby: Lila (Power), Blau (USB 5G), Orange (USB 480M), Blau/Orange blinkend (Kein Video), Orange blinkend (FW Update).
- Betrieb: Lila blinkend (USB 10G), Blau blinkend (USB 5G), Orange blinkend (USB 480M), Blau/Orange blinkend (HDCP geschützt).
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Keine 4K@60Hz Aufnahme möglich
Stellen Sie sicher, dass der verwendete USB-Port am PC USB 10Gbps unterstützt. macOS ist auf 4K@30Hz begrenzt.
Aufnahme von HDCP-geschützten Signalen schlägt fehl
Das Gerät unterstützt keine HDCP-geschützten Signale. Drücken Sie die OS-Taste, um die HDCP-Übertragung zu stoppen, falls das Quellgerät dies zulässt.
Gerät funktioniert nicht wie erwartet
Verwenden Sie ausschließlich das mitgelieferte USB-Kabel und prüfen Sie, ob die HDMI-Kabel den 2.1-Standard erfüllen.
Vor der Verwendung
- Prüfen Sie, ob Ihr USB-Port am Computer 10Gbps unterstützt.
- Verwenden Sie das mitgelieferte USB-C-auf-C-Kabel.
- Stellen Sie sicher, dass Ihre HDMI-Kabel für 2.1-Signalübertragung geeignet sind.
- Prüfen Sie die Systemanforderungen (CPU, RAM, GPU) für Ihren PC oder Laptop.
- Stellen Sie die OS-Taste am Gerät passend zu Ihrem Betriebssystem ein.
Technische Daten in der Praxis
- Pass-Through
- Ermöglicht die Weiterleitung des Videosignals an einen Monitor ohne Verzögerung.
Abbildungen und Diagramme
- Die Anschlüsse 1 und 2 befinden sich an der Vorderseite für Audio-Zubehör.
- Die Anschlüsse 3 bis 6 befinden sich an der Rückseite für Daten- und Videosignale.
Modellkompatibilität
- Nicht kompatibel mit 21:9 Bildformaten.
- macOS-Aufnahme ist auf maximal 4K@30Hz begrenzt.
- 4K@144Hz erfordert 48G Bandbreite am Monitor.
