Serviceanleitung für Secop 101N2020 / 101N2030 / 101N2050 Controller

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Serviceanleitung für die Secop-Controller 101N2020, 101N2030 und 101N2050. Es bietet praktische Anweisungen zur Fehlerbehebung (E1/E6), zum Zurücksetzen des Controllers und zur schnellen Diagnose ohne Demontage des Moduls. Wichtiger Hinweis: Alle Verfahren müssen von qualifiziertem Personal durchgeführt werden. Die Mindestversorgungsspannung für korrekte Tests beträgt 25 V.

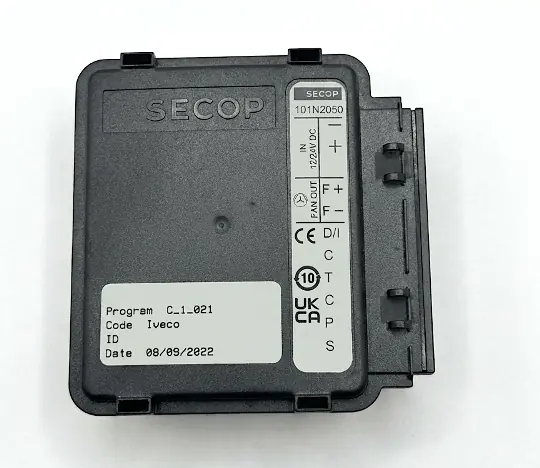

Identifikation des Controllers

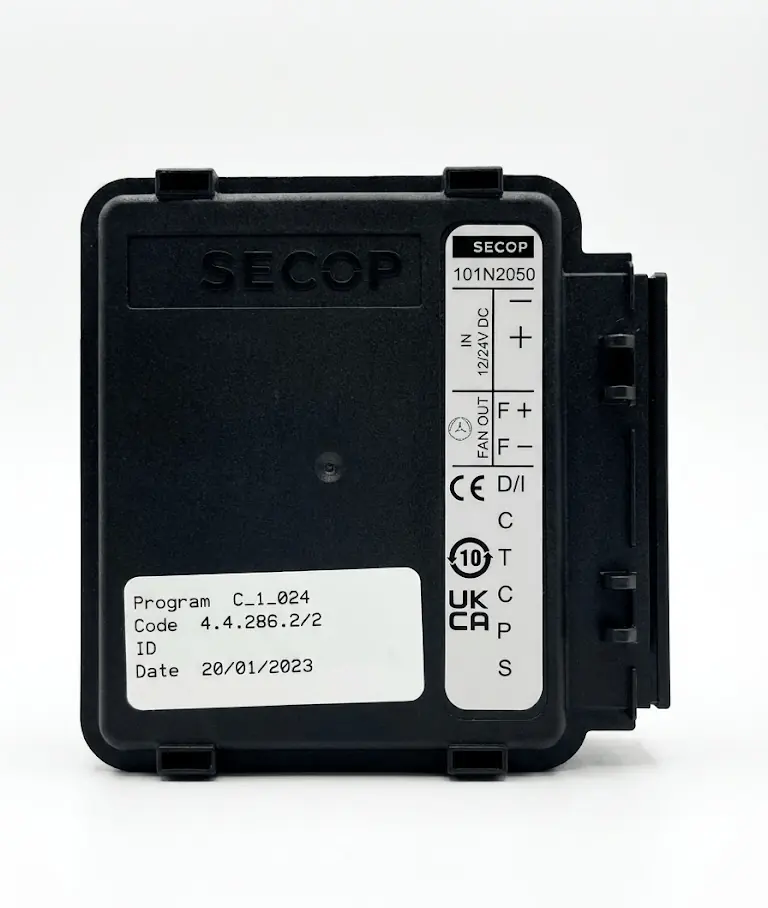

Die Bezeichnung 101N2050 allein reicht nicht aus, um die spezifische Version des Controllers zu identifizieren. Vor der Auswahl eines Verfahrens müssen das Produktionsdatum, der CODE, das Programm und die Verkabelungskonfiguration der spezifischen Einheit überprüft werden.

Anschlussbelegung (Pin-Tabelle)

Die Controller verfügen über verschiedene Anschlüsse:

• 1 (-): 2-Pin-Stromanschluss, Haupt-Minusversorgung.
• 2 (+): 2-Pin-Stromanschluss, Haupt-Plusversorgung.
• 3 (F+): 8-Pin-Anschluss, Lüfterausgang.
• 4 (F-): 8-Pin-Anschluss, Lüfterausgang.
• 5 (D/I): 8-Pin-Anschluss, Eingangs-/Diagnose-Kommunikationsleitung (wird für Reset verwendet).
• 9 (P): 8-Pin-Anschluss, Programmierung (wird ebenfalls für Reset verwendet).

Testbedingungen und Vorbereitung

Vor der Durchführung von Tests sind folgende Punkte zu prüfen:

• Zustand der Versorgungsleitungen und Anschlüsse.
• Keine verbrannten Kontakte oder losen Verbindungen.
• Korrekter Sitz der Stecker.

Ablauf der Testsequenz:

1. Stromversorgung trennen.
2. Testverbindungen herstellen.
3. Stromversorgung wieder anschließen.
4. Etwa 10 Sekunden warten.
5. Reaktion des Controllers und des Panels beobachten.

Reset-Verfahren

Die Anleitung beschreibt spezifische Verfahren zur Fehlerbehebung:

Reset E1 (Positive Spannung an D/I und P)

1. Stromversorgung trennen.
2. Verbindung: Heavy Positive (rot) an D/I (grün) und P (weiß).
3. Stromversorgung anschließen (min. 25 V).
4. 10 Sekunden warten.
5. Display prüfen – E1-Fehler sollten gelöscht sein.

Reset E6 (Negative Spannung an P, Positive an D/I)

1. Stromversorgung trennen.
2. Verbindung: Heavy Negative (braun) an P (weiß); Heavy Positive (rot) an D/I (grün).
3. Stromversorgung anschließen (min. 25 V).
4. 10 Sekunden warten.
5. Reaktion des Controllers und Panels prüfen.

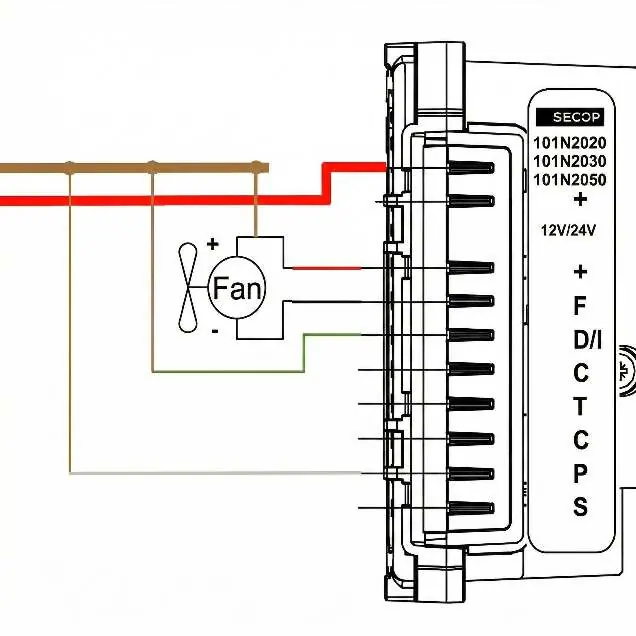

Hard Reset (Vertauschte Polarität)

Warnung: Vor Beginn den 2-Pin-Stromanschluss vom Controller trennen. Das Anlegen von positiver Spannung an den Minus-Pin bei angeschlossenem Stecker beschädigt den Controller.

1. Stromversorgung trennen.
2. 2-Pin-Stecker vom Controller abziehen.
3. Verbindungen herstellen: Positiv (rot) an Controller-Minus-Pin; Negativ (braun) an F+ (dünn rot), D/I (grün) und P (weiß).
4. Stromversorgung anschließen (min. 25 V).
5. 10 Sekunden warten.
6. Reaktion des Controllers beobachten und nach dem Test Standardverbindungen wiederherstellen.
