Bedienungsanleitung für Secop 101N3110 SDD Power Management Module
Erfahren Sie, wie Sie das Secop 101N3110 SDD Power Management Module installieren und konfigurieren. Dieser Leitfaden enthält Details zu AC/DC-Anschlüssen, MPPT-Einstellungen, AUX-Ausgängen und Fehlerbehebung für BD Nano Kompressoren.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Secop 101N3110 SDD Power Management Module (PMM) ist ein spezialisiertes Netzteil für netzunabhängige oder schwach netzgebundene Anwendungen mit BD Nano-Kompressoren. Es unterstützt AC-Eingänge (85-264V) und direkte PV-Panel-Eingänge (30-55V) mit MPPT-Algorithmus. Wichtiger Sicherheitshinweis: Der AC-Eingang muss mit einer 10A-Haushaltssicherung und der PV-Eingang mit einer 15A-Kfz-Sicherung abgesichert werden.
Installation
Das Modul kann mit 4 Schrauben montiert werden. Die Verbindung zwischen der elektronischen Einheit des Kompressors (101N2742) und dem SDD PMM muss gemäß dem Schaltplan in diesem Dokument erfolgen.
Anschlüsse und Verkabelung
- AC-Stromeingang: Unterstützt 85V bis 264V AC (40-65Hz). Das Gerät ist kunststoffgekapselt und benötigt keine Schutzerde.
- PV-Eingang: Optimiert für 34V-Eingangsspannung. Die Einschaltspannung (Cut-in) liegt bei 25V, die Ausschaltspannung (Cut-out) bei 57V.
- Kompressorausgang: Speziell für den BD Nano-Controller 101N2742 entwickelt. Nicht für andere Kompressoren zugelassen.
- AUX-Ausgang: Liefert stabilisierte 24V (max. 30W Dauerleistung) bei PV- oder AC-Betrieb. Der Ausgang wird bei Stromausfall oder unzureichender Leistung deaktiviert.
- AUX LIN: Kommunikationsschnittstelle für Master-Controller, Secop Gateway oder Datenlogger.
Konfiguration und MPPT
Das Modul verfügt über einen MPPT-Algorithmus zur Steuerung der Kompressordrehzahl basierend auf der verfügbaren Solarenergie. Die Konfiguration erfolgt über die kostenlose TOOL4COOL-Software. Das Modul wird mit einer Standardkonfiguration geliefert, die an regionale Bedürfnisse angepasst werden kann.
Fehlerbehebung
Bei einem Betriebsfehler meldet das SDD PMM oder der Kompressor-Controller den Fehler über die LIN-Schnittstelle (Modbus-Register). Fehler können über das Secop Gateway oder einen Master-Controller ausgelesen werden. Zudem blinkt eine interne LED am SDD PMM den entsprechenden Fehlercode.
Praktische Hilfe
Typische Probleme
AUX-Ausgang funktioniert nicht
Der Ausgang wird bei Stromausfall oder unzureichender Leistung (z.B. schlechte Sonnenbedingungen) automatisch deaktiviert.
Beschädigung der Steuereinheit 101N2742
Schließen Sie niemals die Versorgungsspannung an den LIN+-Anschluss des 101N2742 an. Dies führt zu dauerhaften Schäden.
Fehlerdiagnose
Prüfen Sie die interne LED am SDD PMM, die den Fehlercode blinkt, oder lesen Sie das Modbus-Register über TOOL4COOL aus.
Vor der Verwendung
- Sicherstellen, dass der AC-Eingang mit einer 10A-Haushaltssicherung abgesichert ist.
- Sicherstellen, dass der PV-Eingang mit einer 15A-Kfz-Sicherung abgesichert ist.
- Kompatibilität mit dem BD Nano-Controller 101N2742 prüfen.
- Verkabelung gemäß Schaltplan durchführen (insbesondere LIN-Verbindungen).
- TOOL4COOL-Software für erweiterte Konfiguration bereithalten.
Abbildungen und Diagramme

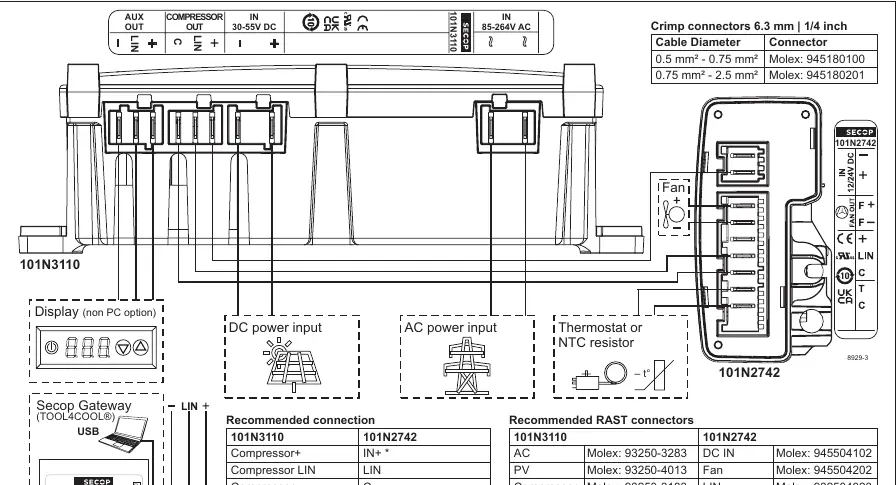

- Der Schaltplan zeigt die korrekte Verdrahtung zwischen dem 101N3110 Modul und dem 101N2742 Kompressor-Controller.
- Die Tabelle 'Recommended RAST connectors' listet die benötigten Molex-Steckverbinder für die verschiedenen Anschlüsse auf.
Modellkompatibilität
- Nur für BD Nano-Serie Controller 101N2742 geeignet.
- Nicht für andere Kompressoren zugelassen.
