Elektronikeinheit für Secop BD1.4F-VSD Kompressor 101N2130

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Elektronikeinheit 101N2130 für den BD1.4F-VSD Kompressor. Es handelt sich um ein Dual-Voltage-Gerät, das in 12V- oder 24V-Systemen betrieben werden kann. Die Einheit verfügt über einen integrierten thermischen Schutz, der den Kompressor bei Überhitzung (100°C/212°F auf der Leiterplatte) abschaltet. Die Konfiguration kann entweder über die Software TOOL4COOL oder über externe Widerstände (R1, R2) erfolgen.

Installation und Stromversorgung

Die Elektronikeinheit muss direkt auf den Kompressorstecker montiert und mit mindestens zwei Schrauben befestigt werden.

• Stromanschluss: Muss direkt an die Batteriepole erfolgen (+ an +, - an -).
• Absicherung: Eine 15A-Sicherung muss so nah wie möglich an der Batterie im Pluskabel installiert werden.
• Hauptschalter: Falls verwendet, muss dieser für einen Strom von mindestens 20A ausgelegt sein.
• Verkabelung: Achten Sie auf die korrekten Kabelquerschnitte gemäß der Tabelle in der Anleitung (Fig. 4), um Spannungsabfälle zu vermeiden.

Batterieschutz und Einstellungen

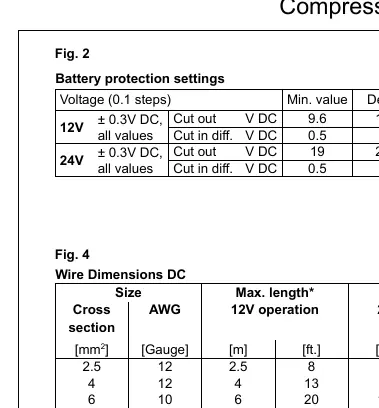

Der Kompressor stoppt und startet basierend auf den gemessenen Spannungen an den Klemmen. Die Standardeinstellungen für 12V- und 24V-Systeme sind in der Anleitung (Fig. 2) definiert. Über die Software TOOL4COOL oder durch den Anschluss eines Widerstands (R1) zwischen den Klemmen C und P können weitere Parameter wie Drehzahl und Batterieschutzschwellen angepasst werden.

Thermostat und Lüftersteuerung

Ein Thermostat (NTC oder mechanisch) wird zwischen den Klemmen C und T angeschlossen. Der Standardmodus ist 'Auto'.

Für den Lüfteranschluss:

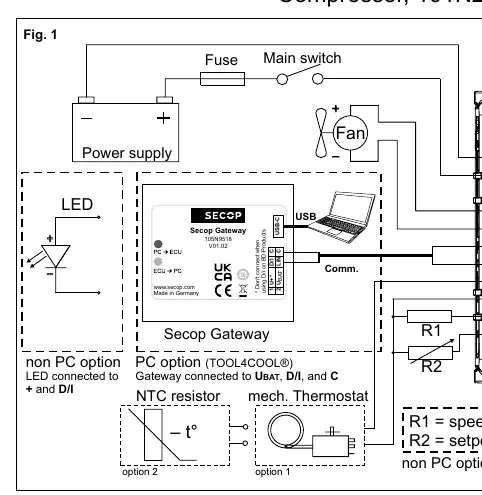

• Verbinden Sie den Lüfter zwischen den Klemmen +(F) und F.
• Die Ausgangsspannung ist auf 12V geregelt; verwenden Sie daher immer einen 12V-Lüfter, unabhängig von der Systemspannung (12V oder 24V).
• Die Lüfterleistung ist auf 6W Dauerleistung begrenzt.

Fehlerbehebung

Bei Betriebsstörungen können Fehlercodes über die Software TOOL4COOL ausgelesen werden. Alternativ kann eine 10mA-LED zwischen den Klemmen D/I und + angeschlossen werden, die durch Blinksignale den Fehlercode anzeigt. Die Blinksequenz wiederholt sich alle 4,2 Sekunden.

• Code 1: Batterieschutzabschaltung (Spannung außerhalb des Bereichs).
• Code 2: Lüfter-Überstromabschaltung (>0,65A).
• Code 3: Motorstartfehler (Rotor blockiert oder Differenzdruck zu hoch >5 bar).
• Code 4: Mindestdrehzahlfehler (Motor kann 1.850 U/min nicht halten).
• Code 5: Thermische Abschaltung der Elektronikeinheit (Überhitzung).
• Code 6: Thermostatfehler (NTC kurzgeschlossen oder keine Verbindung).

Verbindung mit TOOL4COOL

Um die Elektronikeinheit mit der Software TOOL4COOL zu konfigurieren, muss eine Verbindung über das Secop Gateway hergestellt werden. Stellen Sie sicher, dass die Netzwerkeinstellungen in TOOL4COOL so angepasst sind, dass das Gerät alle 3 Sekunden gesucht wird, um die Verbindung innerhalb des 15-sekündigen Zeitfensters nach dem Einschalten herzustellen.
