Installationsanleitung für Braeburn 1020NC & 1220NC Thermostat

Detaillierte Installationsanleitung für Braeburn 1020NC und 1220NC Thermostate. Erfahren Sie alles über Montage, Verkabelung, Konfiguration der Installationsschalter, Systemprüfung und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an erfahrene Servicetechniker für die Installation der Braeburn 1020NC und 1220NC Thermostate. Vor Beginn der Arbeiten muss die Stromversorgung der Heiz- oder Kühlanlage zwingend unterbrochen werden. Das Thermostat benötigt 24V AC Strom oder zwei AA-Alkalibatterien für den Betrieb. Unsachgemäße Installation kann zum Erlöschen der Garantie führen.

Produktbeschreibung

Das Thermostat verfügt über ein Display zur Anzeige der Raumtemperatur, eine Reset-Taste, einen Systemschalter (COOL/OFF/HEAT), einen Lüfterschalter (AUTO/ON) sowie Pfeiltasten zur Temperatureinstellung. Auf der Rückseite befindet sich das Batteriefach.

Thermostat-Bedienelemente und Display-Anzeigen
Thermostat-Bedienelemente und Display-Anzeigen

Installation

Installieren Sie das Thermostat etwa 1,5 Meter über dem Boden an einer Stelle mit guter Luftzirkulation. Vermeiden Sie Orte mit Zugluft, toten Luftzonen, in der Nähe von Heiz-/Kühlschächten, in direktem Sonnenlicht oder an Außenwänden.

Montage der Thermostat-Basis
Montage der Thermostat-Basis

Montage der Basis

  • Entfernen Sie das Gehäuse von der Basis.
  • Bohren Sie 3/16"-Pilotlöcher an der gewünschten Stelle.
  • Verwenden Sie die mitgelieferten Dübel für Trockenbau oder Putz.
  • Montieren Sie die Basis an der Wand.

Verkabelung

Die Verkabelung hängt vom Systemtyp ab (konventionell oder Wärmepumpe). Die Anschlüsse umfassen Rc, Rh, O, B, Y1, W1, G, C (sowie W2 und E/W1 beim 1220NC). Bei Dual-Transformator-Systemen muss die Werksbrücke entfernt werden. Bei Wärmepumpensystemen ist die Konfiguration der O/B-Anschlüsse und der W2/E-Brücke zu beachten.

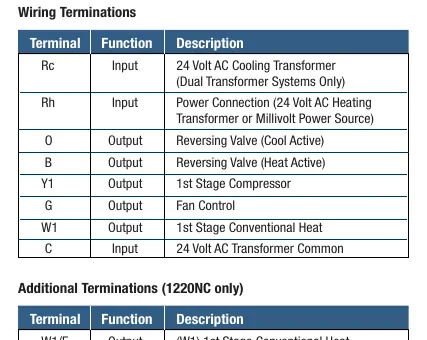

Tabelle der Verkabelungsanschlüsse
Tabelle der Verkabelungsanschlüsse

Konfiguration der Installationsschalter

Stellen Sie die Schalter auf der Rückseite entsprechend Ihrem System ein:

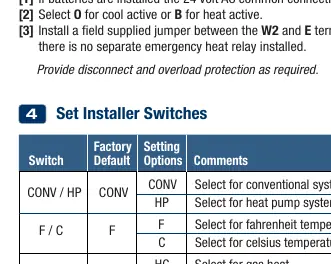

Tabelle der Installationsschalter
Tabelle der Installationsschalter
  • CONV / HP: Wählen Sie CONV für konventionelle Systeme oder HP für Wärmepumpen.
  • F / C: Wählen Sie die Temperaturskala (Fahrenheit oder Celsius).
  • HE / HG: Wählen Sie HG für Gasheizung oder HE für Elektroheizung.

Hinweis: Nach jeder Änderung der Schaltereinstellungen muss die Reset-Taste gedrückt werden.

Systemprüfung

Führen Sie nach der Installation einen Test durch:

  1. Stellen Sie den Systemschalter auf HEAT und erhöhen Sie die Solltemperatur um 3 Grad. Das System sollte starten.
  2. Stellen Sie den Schalter auf OFF und lassen Sie das System herunterfahren.
  3. Wiederholen Sie den Vorgang für den COOL-Modus (nicht bei Außentemperaturen unter 10°C testen).
  4. Testen Sie den Lüfterbetrieb durch Umschalten auf ON und AUTO.

Bedienung

Die Temperatureinstellung erfolgt über die Pfeiltasten. Das Thermostat verfügt über eine automatische Kompressorschutzverzögerung, um Schäden durch zu häufiges Ein- und Ausschalten zu vermeiden.

Wartung

Wenn die Batterien schwach werden, erscheint eine Anzeige im Display. Zum Batteriewechsel ziehen Sie das Thermostatgehäuse vorsichtig von der Basis ab, ersetzen die zwei AA-Batterien und drücken das Gehäuse wieder fest. Reinigen Sie das Thermostat nur mit einem weichen, leicht feuchten Tuch; verwenden Sie keine Scheuermittel oder Flüssigkeitssprays.

Batteriewechsel
Batteriewechsel

Praktische Hilfe

Typische Probleme

System startet nicht

Überprüfen Sie die Verkabelung und stellen Sie sicher, dass die Stromversorgung (24V AC oder Batterien) korrekt angeschlossen ist.

Display zeigt 'NO EMER SET'

Das Modell 1220NC wurde für ein konventionelles System konfiguriert, daher ist die Notheizungsfunktion (EMER) nicht verfügbar.

Kompressor startet nicht sofort

Das Thermostat verfügt über eine automatische Kompressorschutzverzögerung, um Schäden durch zu häufiges Ein-/Ausschalten zu vermeiden.

Vor der Verwendung

  • Schalten Sie die Stromversorgung der Heiz-/Kühlanlage vor der Installation aus.
  • Stellen Sie sicher, dass das Thermostat ca. 1,5 m über dem Boden montiert wird.
  • Wählen Sie einen Ort mit guter Luftzirkulation, fern von Zugluft oder direkter Sonneneinstrahlung.
  • Überprüfen Sie, ob Ihr System mit den Spezifikationen (24V AC) kompatibel ist.
  • Installieren Sie bei Bedarf zwei AA-Alkalibatterien als Backup oder Hauptstromquelle.

Technische Daten in der Praxis

Differential (1st/2nd stage)
Temperaturbereich, bei dem das System ein- oder ausschaltet; kleinerer Wert bedeutet präzisere Regelung.
CONV / HP Switch
Einstellung für konventionelle Systeme (CONV) oder Wärmepumpensysteme (HP).

Abbildungen und Diagramme

  • Die Verkabelungstabelle auf Seite 4 zeigt die Funktionen der Anschlüsse (Rc, Rh, Y1, W1, G, C).
  • Die Installationsschritte umfassen die Montage der Basis, Stromversorgung, Verkabelung, Schaltereinstellung und das Aufsetzen des Thermostats.

Modellkompatibilität

  • 1020NC: Single Stage Heat/Cool konventionell und Wärmepumpe.
  • 1220NC: Bis zu 2 Heiz-/1 Kühlstufen konventionell und Wärmepumpe.
  • Nicht für Systeme über 24V AC geeignet.
