Bedienungsanleitung für Sealevel COMM+232.PCI Serieller I/O-Adapter
Schnellstartanleitung und technisches Handbuch für den Sealevel COMM+232.PCI seriellen I/O-Adapter. Erfahren Sie mehr über Hardware-Installation, Jumper-Konfiguration für Taktmodi, technische Spezifikationen und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sealevel COMM+232.PCI ist ein 2-Kanal PCI-Bus serieller I/O-Adapter für PCs. Er bietet zwei RS-232 Ports mit Datenraten bis zu 460.8K bps. S. 3
Wichtigste Schritte
- Hardware-Installation S. 8
- Jumper-Konfiguration S. 6
Erste Inbetriebnahme
- Jumper für Taktmodus setzen (DIV1 oder DIV4). S. 6
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Hardware-Konflikte
Konfigurieren Sie den Adapter so, dass keine Konflikte mit anderen installierten Adaptern bestehen.
S. 12Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromverbrauch | +12VDC (50mA), -12VDC (50mA), +5VDC (480mA) | Leistungsaufnahme der Karte. | S. 11 |
Wo es im PDF steht
- Installation S. 8
- Jumper-Einstellungen S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation und Konfiguration des Sealevel COMM+232.PCI, eines 2-Kanal PCI-Bus seriellen I/O-Adapters. Die Karte unterstützt RS-232 Kommunikation mit Datenraten von bis zu 460.8K bps. Vor der Installation sollten Sie sicherstellen, dass Sie die korrekten Treiber aus der Sealevel-Datenbank verwenden.
Hardware-Installation
- Schalten Sie den PC aus und trennen Sie das Netzkabel.
- Entfernen Sie die Gehäuseabdeckung des PCs.
- Suchen Sie einen freien PCI-Steckplatz und entfernen Sie die entsprechende Slot-Blende.
- Setzen Sie die COMM+232.PCI vorsichtig in den Steckplatz ein und stellen Sie sicher, dass sie fest sitzt.
- Befestigen Sie die Karte mit der Schraube.
- Schließen Sie das Gehäuse und verbinden Sie das Netzkabel wieder.
Jumper-Einstellungen und Taktmodi
Die Karte verfügt über Jumper an den Headern E1 und E2, um den Taktmodus zu wählen:
- DIV4 (Standard): Für gängige COM-Port-Baudraten (z. B. 2400, 9600, 115.2K bps).
- DIV1: Für maximale Datenraten von bis zu 460.8K bps.
Stellen Sie die Jumper entsprechend der gewünschten Anwendung auf die Position DIV1 oder DIV4.
Technische Daten
- Schnittstelle: 2x RS-232 (DB-9 Stecker).
- UART: 16550 mit 16-Byte FIFO.
- Stromverbrauch: +12VDC (50mA), -12VDC (50mA), +5VDC (480mA).
- Umgebung: Betriebstemperatur 0°C bis 50°C.
- Abmessungen: 12,7 cm Länge, 8,89 cm Höhe (inkl. Goldfingers).
Fehlerbehebung
Verwenden Sie die mitgelieferte Testsoftware (SSD für DOS, WinSSD für Windows), um Probleme zu identifizieren. Stellen Sie sicher, dass keine Konflikte bei I/O-Adressen oder IRQs mit anderen installierten Karten bestehen. Bei anhaltenden Problemen wenden Sie sich an den technischen Support von Sealevel.
Praktische Hilfe
Typische Probleme
Konflikte bei I/O-Adressen oder IRQs
Stellen Sie sicher, dass keine zwei Adapter dieselbe I/O-Adresse belegen. Überprüfen Sie die Einstellungen im Gerätemanager.
Port wird nicht korrekt erkannt
Verwenden Sie die mitgelieferte Diagnose-Software (WinSSD), um die Funktionalität der Ports zu überprüfen.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass der PC ausgeschaltet und vom Stromnetz getrennt ist.
- Wählen Sie den gewünschten Taktmodus (DIV1 oder DIV4) mittels Jumper auf der Karte.
- Laden Sie die aktuellen Treiber aus der Sealevel-Datenbank herunter.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

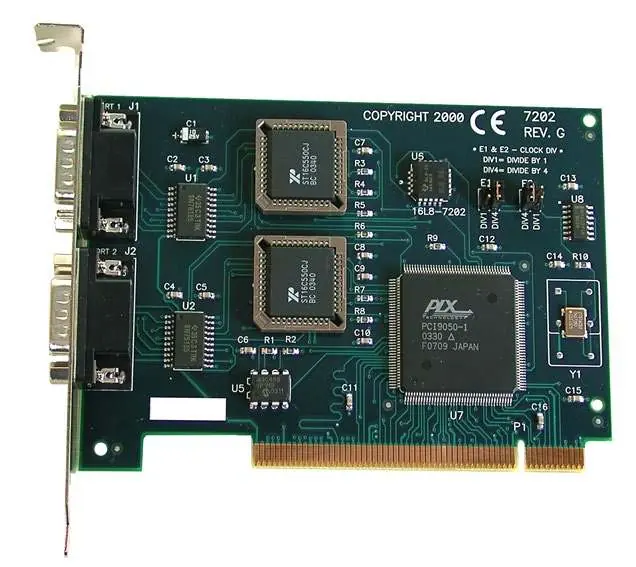

- Jumper-Konfiguration E1/E2: Zeigt die Positionierung der Jumper für DIV1 (max. Geschwindigkeit) oder DIV4 (Standard).

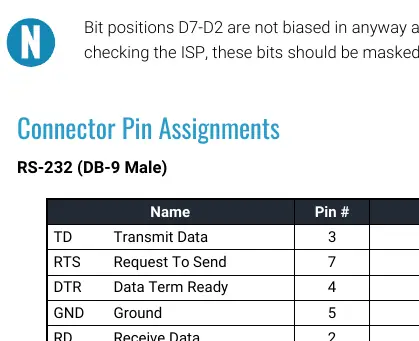

- Pin-Belegung DB-9: Definiert die Signale für den RS-232 Anschluss (TD, RTS, DTR, GND, RD, DCD, DSR, CTS, RI).
Modellkompatibilität
- Geeignet für PC und kompatible Systeme mit PCI-Bus.
- Unterstützt Standard-Betriebssystem-Serientreiber.
Autor der Aufbereitung
Markus Weber
Dokumentationsanalyst
