Bedienungsanleitung für Sealevel ULTRA 485+2.PCI 2-Port RS-422/RS-485 PCI-Adapter

Wichtige Informationen aus der Anleitung

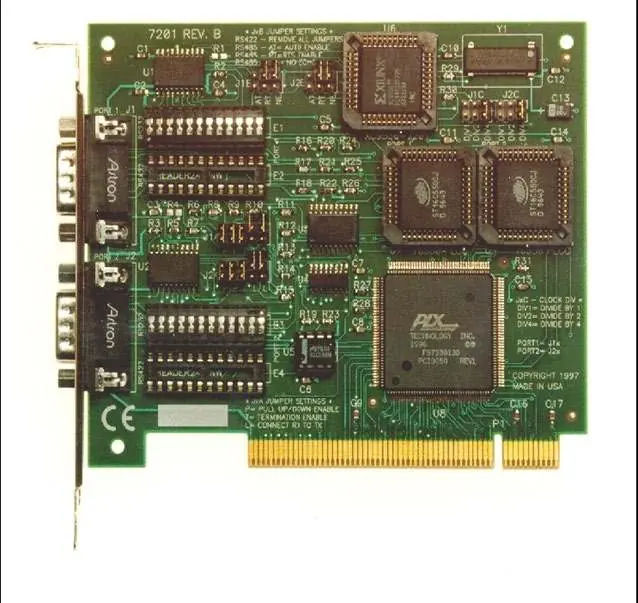

Der Sealevel ULTRA 485+2.PCI ist ein 2-Port PCI-Bus-Adapter für RS-422/485-Seriell-Kommunikation. Diese Anleitung beschreibt die Hardware-Konfiguration mittels Jumpern, die Installation im PC sowie die Fehlerbehebung. Vor der Installation sollten die Jumper-Einstellungen für den gewünschten Betriebsmodus (RS-422 oder RS-485) und die Taktung (Clock Modes) vorgenommen werden.

Produktbeschreibung

Der Adapter basiert auf dem 16850 UART mit 128-Byte FIFO, was die Prozessorlast reduziert. Er unterstützt RS-422 für Distanzen bis zu 4000 Fuß und RS-485 für Multi-Drop-Netzwerke mit bis zu 31 Geräten pro Port. Die Karte ist feldkonfigurierbar.

Installation

Schritte zur physischen Installation:

1. Schalten Sie den PC aus und trennen Sie das Netzkabel.
2. Entfernen Sie die Gehäuseabdeckung.
3. Suchen Sie einen freien PCI-Steckplatz und entfernen Sie die entsprechende Slot-Blende.
4. Setzen Sie die Karte vorsichtig in den Steckplatz ein und stellen Sie sicher, dass sie fest sitzt.
5. Befestigen Sie die Karte mit der Schraube.
6. Schließen Sie das Gehäuse und verbinden Sie das Netzkabel wieder.

Für die Software-Installation laden Sie die passenden Treiber aus der Sealevel-Datenbank herunter.

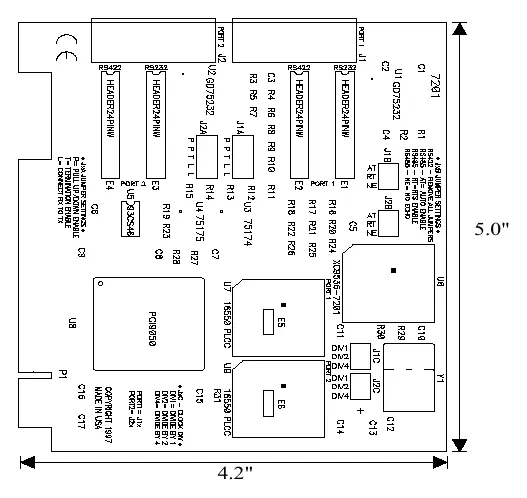

Jumper-Konfiguration

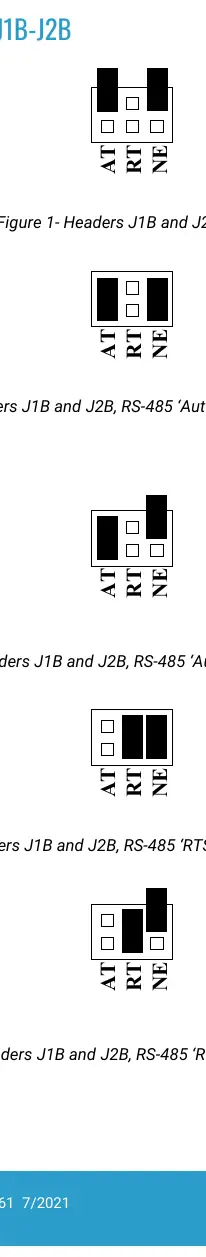

Die Karte verwendet Jumper zur Konfiguration der Ports (J1x für Port 1, J2x für Port 2):

• RS-485 Enable Modes: Über J1B und J2B wählen Sie zwischen 'RTS' (RT) oder 'Auto' (AT) Enable.
• Echo-Modus: Position 'NE' (No Echo) verhindert, dass gesendete Daten sofort wieder empfangen werden.
• RS-422: Entfernen Sie die Jumper an J1B und J2B.

Leitungsabschluss (Line Termination)

Über die Header J1A und J2A können Abschlusswiderstände konfiguriert werden. Bei RS-485-Netzwerken sollten nur die Boards an den Enden der Leitung die Jumper T, P & P aktiviert haben (120-Ohm-Abschluss und Pull-up/Pull-down-Widerstände).

Taktmodi (Clock Modes)

Die Baudraten können über die Header J1C bis J4C angepasst werden:

• DIV4: Standard-Baudraten (bis 115.2K bps).
• DIV2: Bis zu 230.4K bps.
• DIV1: Maximale Datenrate (460.8K bps).

Fehlerbehebung

Bei Problemen nutzen Sie die mitgelieferte Diagnosesoftware 'SSD' (für DOS/Win 3.x) oder 'WinSSD' (für Windows 95/NT). Stellen Sie sicher, dass keine Konflikte bei I/O-Adressen oder IRQs mit anderen installierten Karten bestehen.

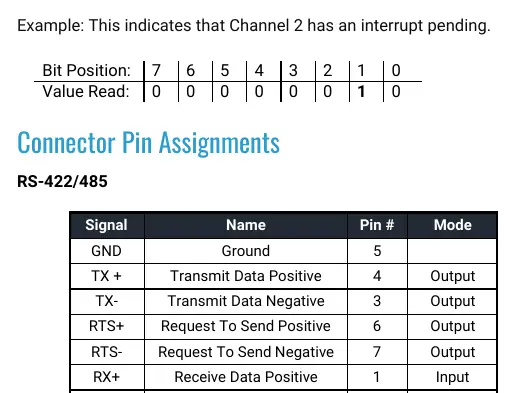

Technische Daten

Der Adapter arbeitet in einem Temperaturbereich von 0°C bis 50°C. Die MTBF (Mean Time Between Failures) liegt bei über 150.000 Stunden. Die Stromaufnahme beträgt 480 mA bei +5VDC.
