Bedienungsanleitung für Seagate Lyve Mobile Mount + PCIe Adapter

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Inbetriebnahme des Seagate Lyve Mobile Mount + PCIe Adapters. Das Gerät dient als Schnittstelle für Lyve Mobile Arrays. Für den Betrieb ist eine Internetverbindung zur Autorisierung über das Lyve Management Portal erforderlich. Der Lyve Client muss auf dem Host-Computer installiert sein, um auf die Daten zugreifen zu können.

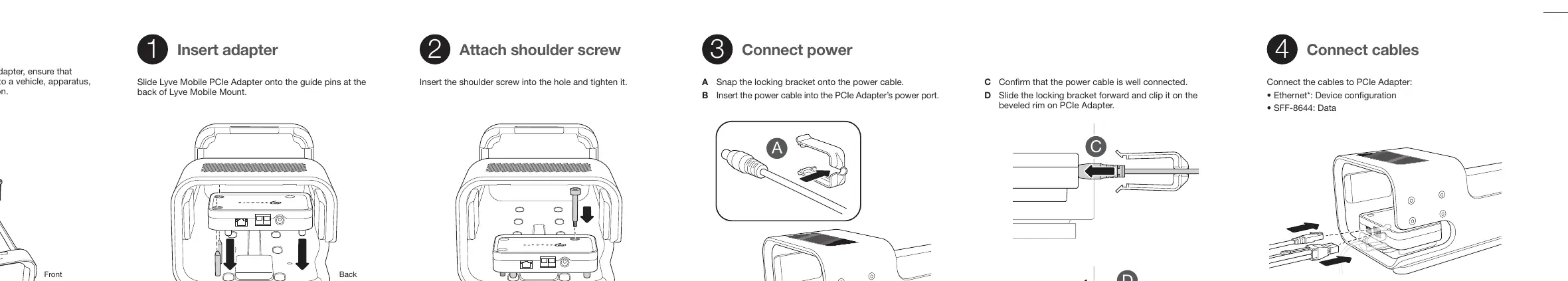

Installation und Montage

Stellen Sie vor der Installation sicher, dass der Lyve Mobile Mount sicher an einer stabilen Struktur (Fahrzeug, Apparat oder Gestell) befestigt ist, um übermäßige Bewegungen zu vermeiden.

• Adapter einsetzen: Schieben Sie den Lyve Mobile PCIe Adapter auf die Führungsstifte an der Rückseite des Lyve Mobile Mounts.
• Schraube befestigen: Setzen Sie die Schulterschraube in das Loch ein und ziehen Sie sie fest.
• Wichtiger Hinweis: Um das Gehäuse des Lyve Mobile Arrays nicht zu beschädigen, darf die zylindrische Kappe der Befestigungsschrauben eine Höhe von 8 mm nicht überschreiten.

Anschluss und Verkabelung

Verbinden Sie die Kabel mit dem PCIe Adapter wie folgt:

• Stromversorgung: Schnappen Sie die Verriegelungshalterung auf das Stromkabel. Stecken Sie das Kabel in den Stromanschluss des PCIe Adapters. Bestätigen Sie den festen Sitz und schieben Sie die Verriegelung nach vorne, bis sie auf dem abgeschrägten Rand des Adapters einrastet.
• Datenkabel: Schließen Sie das Ethernet-Kabel (für Gerätekonfiguration) und das SFF-8644-Kabel (für Daten) an den Adapter an.

Software-Einrichtung

Für den Zugriff auf die Lyve-Geräte ist eine Autorisierung erforderlich:

• Installieren Sie den Lyve Client von www.seagate.com/support/lyve-client.
• Öffnen Sie den Lyve Client und geben Sie bei Aufforderung Ihren Benutzernamen und das Passwort des Lyve Management Portals ein.
• Der Host-Computer bleibt bis zu 30 Tage autorisiert, auch ohne Internetverbindung. Nach 30 Tagen ist eine erneute Anmeldung erforderlich.

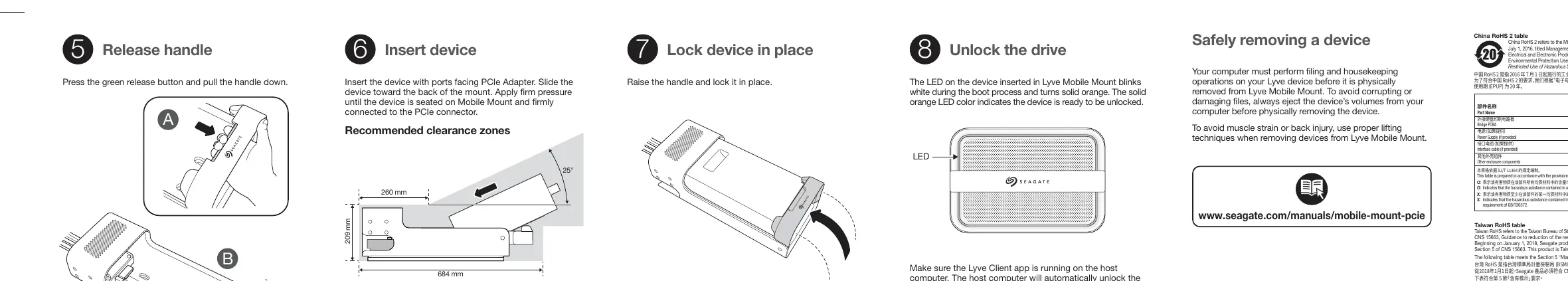

Bedienung des Geräts

Das Einsetzen und Entnehmen des Lyve Mobile Arrays erfolgt über den Entriegelungsgriff:

• Einsetzen: Führen Sie das Gerät mit den Anschlüssen voran in den PCIe Adapter ein. Schieben Sie es nach hinten, bis es fest sitzt.
• Entriegeln: Drücken Sie die grüne Entriegelungstaste und ziehen Sie den Griff nach unten.
• Status-LED: Während des Bootvorgangs blinkt die LED weiß und leuchtet dann durchgehend orange (bereit zum Entsperren). Sobald der Lyve Client die Berechtigungen validiert hat, leuchtet die LED durchgehend grün.

Technische Daten und Sicherheit

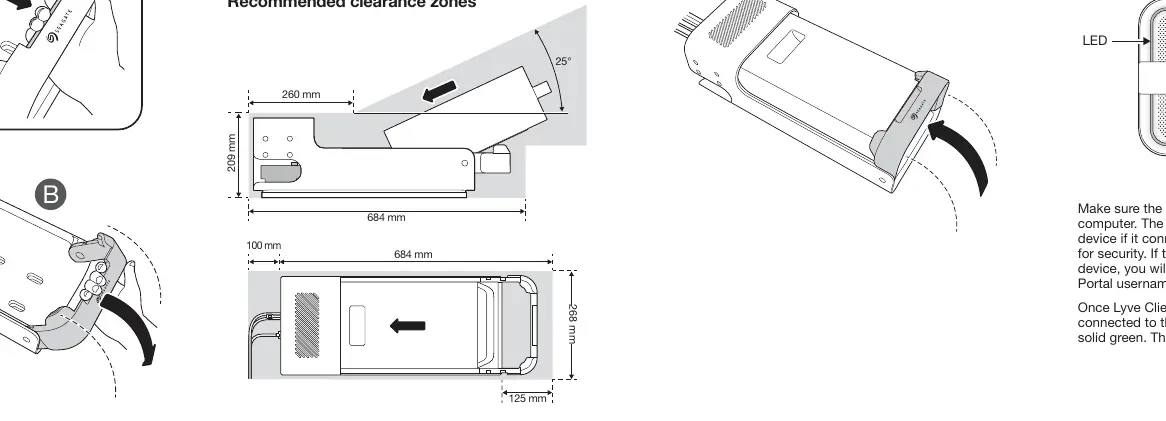

Beachten Sie die empfohlenen Freiraumzonen für die Installation, um eine ordnungsgemäße Belüftung und Handhabung zu gewährleisten. Entfernen Sie das Gerät immer sicher, indem Sie die Volumes über den Computer auswerfen, bevor Sie es physisch aus dem Mount entnehmen.
