Bedienungsanleitung für Sealevel COMM+16.PCI 7161

Wichtige Informationen aus der Anleitung

Der Sealevel COMM+16.PCI (Modell 7161) ist ein PCI-Adapter, der einen PC mit 16 RS-232-asynchronen seriellen Ports ausstattet. Wichtig: Installieren Sie die Treibersoftware immer vollständig, bevor Sie die Hardware in den Computer einbauen. Der Adapter ist für industrielle Automatisierungs- und Steuerungsanwendungen konzipiert.

Lieferumfang

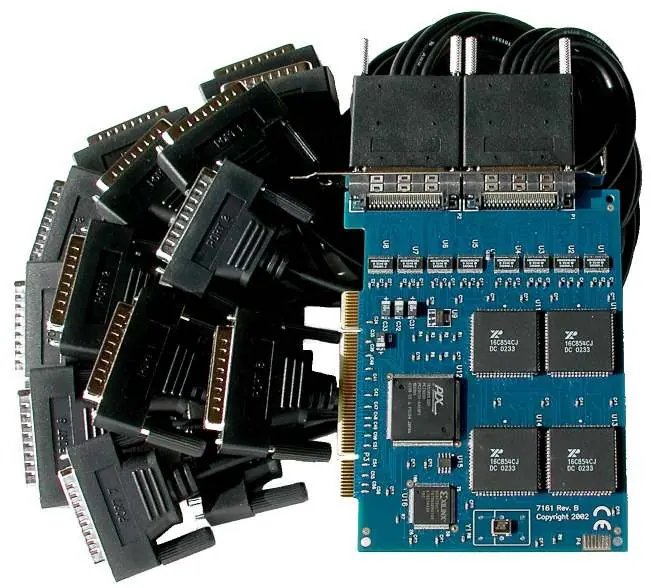

• COMM+16.PCI Serial I/O Adapter
• (2) Micro MDB-68 auf acht DB-25 'Spider-Kabel' (P/N CA202)

Software-Installation

Windows: Laden Sie die korrekte Software aus der Sealevel-Treiberdatenbank herunter. Wählen Sie die Teilenummer #7161 aus. Während der Installation können Warnmeldungen bezüglich der Treibersignatur erscheinen; bestätigen Sie diese mit 'Ja', um fortzufahren.

Linux: Sie benötigen Root-Rechte für die Installation. Laden Sie SeaCOM für Linux herunter. Die mitgelieferten README- und Serial-HOWTO-Dateien enthalten detaillierte Anweisungen zur Syntax und Implementierung.

Physische Installation

1. Installieren Sie die Software, bevor Sie den Adapter einbauen.
2. Schalten Sie den PC aus und trennen Sie das Netzkabel.
3. Entfernen Sie die Gehäuseabdeckung.
4. Suchen Sie einen freien PCI-Steckplatz (5V oder 3.3V) und entfernen Sie die Slot-Blende.
5. Setzen Sie den COMM+16.PCI vorsichtig in den Steckplatz ein und stellen Sie sicher, dass er fest sitzt.
6. Befestigen Sie die Schraube, schließen Sie das Gehäuse und verbinden Sie das Netzkabel wieder.

Technische Beschreibung und Pinbelegung

Der Adapter nutzt den 16C854 UART-Chip mit 128-Byte FIFO-Puffern. Die beiden mitgelieferten Spider-Kabel sind austauschbar. Der obere Anschluss auf der Karte unterstützt die Ports 1-8, der untere Anschluss die Ports 9-16.

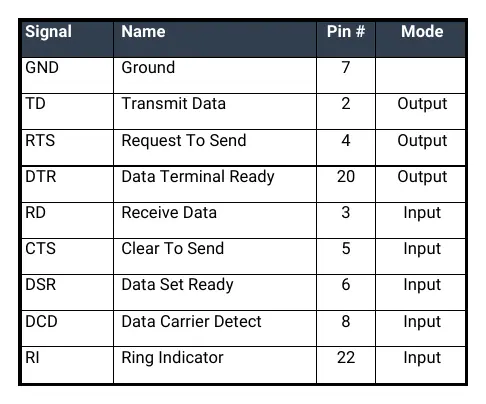

Pinbelegung DB-25 (RS-232 DTE):

• GND: Pin 7
• TD (Transmit Data): Pin 2
• RTS (Request To Send): Pin 4
• DTR (Data Terminal Ready): Pin 20
• RD (Receive Data): Pin 3
• CTS (Clear To Send): Pin 5
• DSR (Data Set Ready): Pin 6
• DCD (Data Carrier Detect): Pin 8
• RI (Ring Indicator): Pin 22

Fehlerbehebung

Falls Probleme auftreten, führen Sie folgende Schritte aus:

• Identifizieren Sie alle installierten I/O-Adapter, um Konflikte bei I/O-Adressen und IRQs zu vermeiden.
• Stellen Sie sicher, dass der Adapter einen eindeutigen IRQ verwendet.
• Verwenden Sie die mitgelieferte Sealevel-Diagnosesoftware (WinSSD), um Konfigurationsprobleme auszuschließen.
• Deaktivieren Sie im BIOS die Option 'Use Plug-n-Play', falls Sie DOS oder Windows 3.x verwenden, um erratisches Verhalten zu vermeiden.

Technische Daten

• Betriebstemperatur: 0° bis 50° C
• Lagertemperatur: -20° bis 70° C
• Stromverbrauch: +5 VDC, 450 mA
• MTBF: > 150.000 Stunden
• Abmessungen: 13,97 cm (Länge) x 10,67 cm (Höhe inkl. Goldfingers)
