Bedienungsanleitung für Sealevel PC-COMM+2.ULTRA 3623 Serielle Schnittstellenkarte
Schnellstartanleitung und technisches Handbuch für die Sealevel PC-COMM+2.ULTRA 3623 Schnittstellenkarte. Enthält Informationen zur Installation, DIP-Schalter-Konfiguration, Pinbelegung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die PC-COMM+2.ULTRA 3623 ist eine PCMCIA-Karte mit zwei seriellen Schnittstellen (RS-232/422/485). Die Konfiguration erfolgt über DIP-Schalter an der Rückseite der Karte, und die Installation erfordert den SeaCOM-Treiber. S. 3, 6, 10
Wichtigste Schritte
- DIP-Schalter konfigurieren S. 10, 11
- SeaCOM-Treiber installieren S. 6
Erste Inbetriebnahme
- Treiber installieren und PC neu starten S. 6
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät funktioniert nicht
Prüfen Sie IRQ-Konflikte, stellen Sie sicher, dass die Karte fest sitzt und nutzen Sie das WinSSD-Diagnosetool.
S. 14Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannungsversorgung | 3.3V oder 5V | Betriebsspannung der Karte | S. 9 |
| Maximale Baudrate | 921.6K bps | Unterstützte maximale Datenübertragungsrate | S. 3, 9 |
Wo es im PDF steht
- DIP-Schalter Konfiguration S. 10

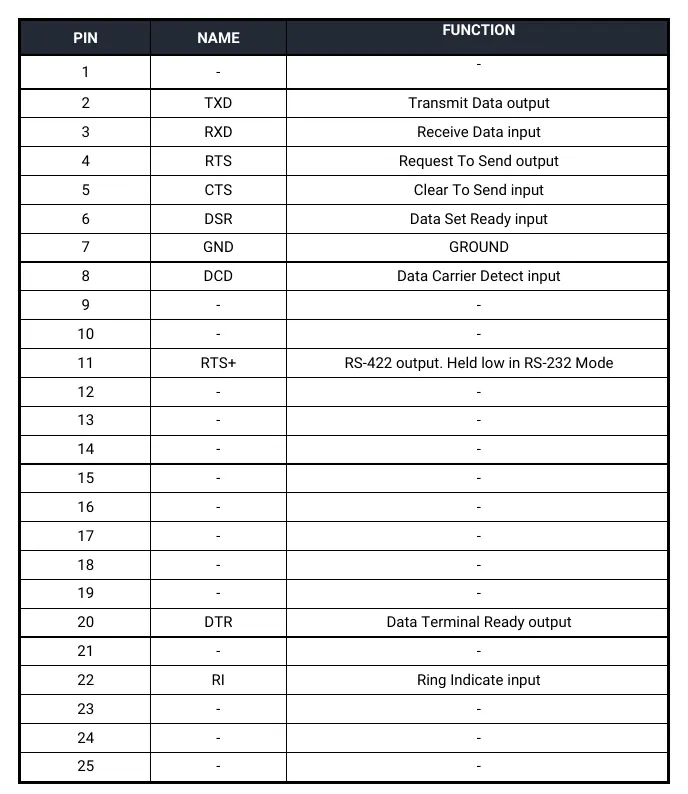

- Pinbelegung RS-232 S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die PC-COMM+2.ULTRA 3623 ist eine PCMCIA-Karte mit zwei seriellen Schnittstellen, die RS-232, RS-422 und RS-485 unterstützt. Vor der Verwendung muss die Karte über DIP-Schalter konfiguriert und der SeaCOM-Treiber installiert werden. Beachten Sie, dass die Karte nicht mit Windows CE oder PocketPC kompatibel ist.
Installation
Für Windows 95, 98, ME, 2000 und XP ist die Installation des SeaCOM-Treibers erforderlich:
- Laden Sie den SeaCOM-Treiber herunter und führen Sie das Installationsprogramm aus.
- Starten Sie den PC nach der Installation neu, damit die COM-Ports zugewiesen werden können.
- Verwenden Sie das im SeaCOM-Ordner enthaltene Diagnosetool 'WinSSD', um die Funktionalität der Ports zu überprüfen.
Konfiguration der DIP-Schalter
Die Karte verfügt über DIP-Schalter an der Rückseite, die vor dem Einstecken konfiguriert werden müssen:
- Schalter 1 & 8: Auswahl der Schnittstelle (RS-232 oder RS-422/485) für Port 1 und 2.
- Schalter 2 & 7: Duplex-Modus (Full oder Half) für RS-422/485.
- Schalter 3 & 6: TX-Enable-Modus (RTS oder Auto) für RS-485 Halbduplex.
- Schalter 5: Lokales TX-Echo (Ein/Aus).
- Schalter 4: Baudraten-Multiplikator (x1 oder x8).
Pinbelegung und Anschlüsse

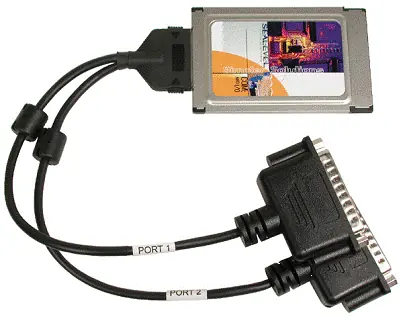

Die Karte wird mit einem 12-Zoll-Y-Kabel geliefert, das in zwei DB-25M-Anschlüssen endet. Bei RS-422/485-Netzwerken ist in der Regel ein Abschlusswiderstand von 120 Ohm erforderlich, um Signalreflexionen zu vermeiden.
Fehlerbehebung
Sollte das Gerät nicht ordnungsgemäß funktionieren:
- Überprüfen Sie I/O-Adressen und IRQ-Konflikte mit anderen installierten Adaptern.
- Stellen Sie sicher, dass die Karte fest im PCMCIA-Slot sitzt.
- Nutzen Sie das 'WinSSD'-Tool zur Diagnose.
- Bei 'No Echo'-Modus ist ein Daten-Loopback nicht möglich.
Praktische Hilfe
Typische Probleme
Gerät wird nicht erkannt oder funktioniert nicht.
Stellen Sie sicher, dass der SeaCOM-Treiber korrekt installiert ist und keine IRQ-Konflikte mit anderen Karten bestehen.
Datenübertragung fehlerhaft oder instabil.
Überprüfen Sie die DIP-Schalter-Einstellungen und stellen Sie sicher, dass bei RS-422/485-Verbindungen Abschlusswiderstände (120 Ohm) verwendet werden.
Vor der Verwendung
- SeaCOM-Treiber für das Betriebssystem installieren.
- DIP-Schalter vor dem Einstecken der Karte korrekt konfigurieren.
- PC nach der Treiberinstallation neu starten.
- Abschlusswiderstände (120 Ohm) für RS-422/485-Netzwerke bereithalten.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Baudraten-Multiplikator (x1/x8)
- Im x8-Modus wird die in der Software eingestellte Baudrate mit 8 multipliziert, um die physische Datenrate zu erreichen.
- RS-485 Halbduplex
- TXD und RXD sind intern verbunden; die Kommunikation erfolgt über ein Adernpaar.
Abbildungen und Diagramme

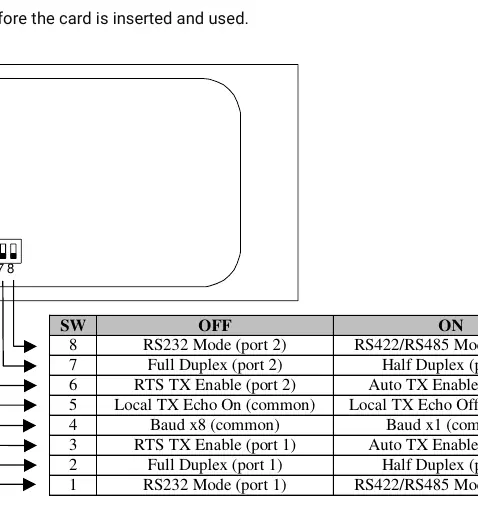

- Das DIP-Schalter-Diagramm zeigt die Belegung der 8 Schalter für RS-232/422/485-Modus, Duplex-Einstellungen und Baudraten-Multiplikator.
Modellkompatibilität
- Nicht kompatibel mit Windows CE oder PocketPC.
- Unterstützt Windows 95 OSR2, 98, 98SE, Me, 2000 und XP.
