Benutzerhandbuch für Sealevel SeaLINK+2/232.PC USB-zu-RS-232-Adapter
Erfahren Sie, wie Sie den Sealevel SeaLINK+2/232.PC USB-zu-RS-232-Adapter installieren, konfigurieren und Fehler beheben. Vollständige Anleitung zur Software- und Hardware-Einrichtung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der SeaLINK+2/232.PC ist ein USB-zu-RS-232-Adapter für interne USB-Header. Die Software muss vor der Hardware-Installation installiert werden. S. 3, 6
Wichtigste Schritte
- Software installieren S. 6
- Hardware anschließen S. 7
Probleme und Lösungen
Adapter funktioniert nicht
USB im BIOS prüfen, Software-Installation verifizieren, WinSSD-Diagnose nutzen.
S. 11Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromverbrauch | 50 mA pro Port | Strombedarf über USB-Bus | S. 10 |
| Betriebstemperatur | 0°C bis 70°C | Zulässiger Betriebsbereich | S. 10 |
Wo es im PDF steht
- Software-Installation S. 6
- Physische Installation S. 7
- Technische Daten S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

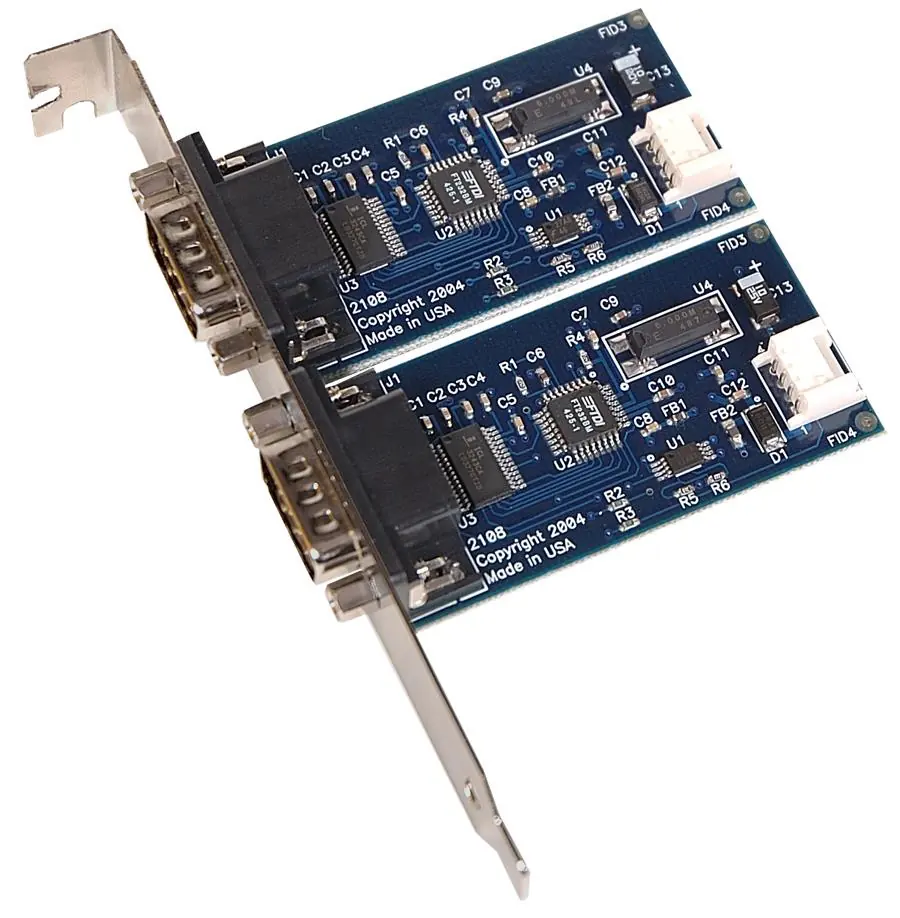

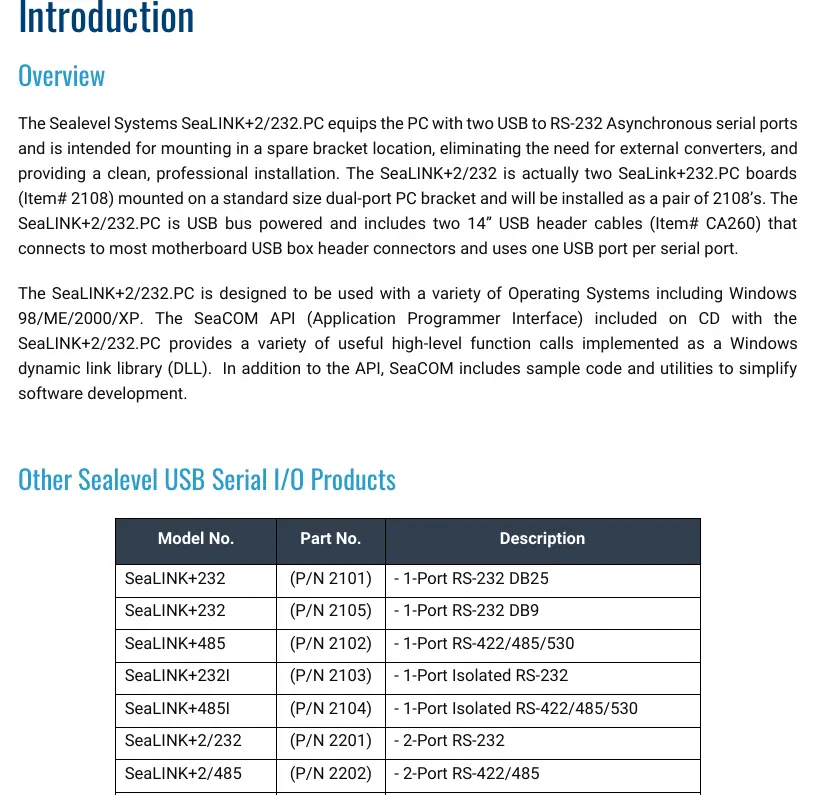

Der Sealevel SeaLINK+2/232.PC ist ein USB-zu-RS-232-Adapter, der zwei serielle Ports über interne USB-Header bereitstellt. Wichtig: Installieren Sie unbedingt die Treibersoftware, bevor Sie das Gerät physisch an einen USB-Port anschließen. Windows NT wird nicht unterstützt.
Lieferumfang
- SeaLINK+2/232.PC Adapter
- Zwei SeaLINK+232.PC Boards (Item# 2108)
- Standard-PC-Blende
- Zwei CA260 14" USB-Header-Kabel
Software-Installation
Die Installation sollte vor dem Einbau der Hardware erfolgen:
- Laden Sie die korrekte Software aus der Sealevel-Treiberdatenbank herunter.
- Wählen Sie die Teilenummer 2208 aus.
- Folgen Sie den Anweisungen auf dem Bildschirm. Falls eine Warnung bezüglich der Treibersignatur erscheint, bestätigen Sie diese mit 'Ja'.
- Nach der Installation können Sie das Gerät physisch einbauen.
Physische Installation
Der Adapter wird in einem freien Steckplatz des PC-Gehäuses montiert. Verbinden Sie die USB-Header-Kabel mit verfügbaren USB-Anschlüssen auf dem Mainboard. Das System erkennt die Hardware automatisch als neue COM-Ports, die im Geräte-Manager unter 'Anschlüsse (COM & LPT)' erscheinen.
Technische Daten und Pin-Belegung
Jeder Port nutzt einen USB-UART mit programmierbarer Baudrate. Die RS-232-Transceiver unterstützen Datenraten bis zu 460,8K Baud. Die Pin-Belegung des DB9-Steckers entspricht der EIA/TIA-574-Spezifikation (DTE-Gerät).
Fehlerbehebung
Falls Probleme auftreten:
- Stellen Sie sicher, dass USB im System-BIOS aktiviert ist.
- Verwenden Sie das Sealevel WinSSD-Dienstprogramm zur Diagnose.
- Ein Loopback-Stecker kann verwendet werden, um die Kommunikation (TD zu RD) zu testen.
- Bei anhaltenden Problemen kontaktieren Sie den technischen Support unter 864-843-4343 oder per E-Mail an [email protected].
Praktische Hilfe
Typische Probleme
Adapter wird nicht erkannt
Stellen Sie sicher, dass die Software vor dem Anschließen installiert wurde und USB im BIOS aktiviert ist.
Kommunikationsfehler
Verwenden Sie das WinSSD-Dienstprogramm und einen Loopback-Stecker, um die Verbindung zu testen.
Vor der Verwendung
- Software-Treiber installieren (vor dem Anschließen)
- USB-Unterstützung im BIOS prüfen
- Verfügbare USB-Header-Anschlüsse auf dem Mainboard identifizieren
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Betriebstemperatur
- 0°C bis 70°C
- Stromversorgung
- +5 VDC, 50 mA pro Port
Abbildungen und Diagramme
- Das Handbuch enthält ein Diagramm der asynchronen Kommunikation (Start/Stopp-Bits, Parität).
- Die Pin-Belegung für den DB9-Stecker ist in einer Tabelle aufgeführt.
Modellkompatibilität
- Unterstützt Windows 98/ME/2000/XP/Vista.
- Windows NT wird nicht unterstützt.
