Bedienungsanleitung für Sealevel 2223 SeaLINK +2.SC USB-zu-Seriell-Adapter
Schnellstartanleitung und technisches Handbuch für den Sealevel 2223 SeaLINK +2.SC Adapter. Erfahren Sie, wie Sie Treiber installieren, serielle Schnittstellen konfigurieren und Fehler beheben.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sealevel 2223 ist ein USB-zu-Seriell-Adapter mit zwei Ports, der RS-232, RS-422 und RS-485 unterstützt. Die Konfiguration erfolgt vollständig über die Software (Treiber), ohne dass Jumper oder Schalter am Gerät eingestellt werden müssen. S. 3
Wichtigste Schritte
- Software-Installation vor Hardware-Anschluss S. 7, 8
- Konfiguration der Schnittstelle S. 10
Erste Inbetriebnahme
- Installieren Sie die SeaCOM-Software, verbinden Sie dann das Gerät per USB. S. 7, 8
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kommunikationsprobleme
Nutzen Sie das WinSSD-Dienstprogramm und einen Loopback-Stecker, um die Ports zu testen.
S. 20, 21, 22Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Datenrate | bis zu 921.6K bps | Maximale serielle Datenübertragungsrate. | S. 3, 17 |
| Betriebstemperatur | 0°C bis 70°C | Standard-Betriebstemperaturbereich. | S. 3, 19 |
Wo es im PDF steht
- Installation S. 7, 8
- Fehlerbehebung S. 20, 21, 22
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sealevel 2223 SeaLINK +2.SC ist ein USB-zu-Seriell-Adapter, der zwei serielle Geräte an einen einzigen USB-Port anschließt. Die Konfiguration der elektrischen Schnittstellen (RS-232, RS-422, RS-485) erfolgt vollständig über die Software, sodass das Gehäuse nicht geöffnet werden muss. Wichtig: Installieren Sie die SeaCOM-Software unbedingt, bevor Sie das Gerät an den Computer anschließen.
Installation und Konfiguration
Die Installation erfolgt in zwei Hauptschritten:
- Software-Installation: Laden Sie die korrekte Software aus der Sealevel-Treiberdatenbank herunter und installieren Sie diese. Das Setup erkennt die Umgebung automatisch.
- Hardware-Installation: Verbinden Sie den Adapter erst nach erfolgreicher Software-Installation mit einem USB-Port. Windows erkennt das Gerät und installiert die notwendigen Treiber für die COM-Ports.

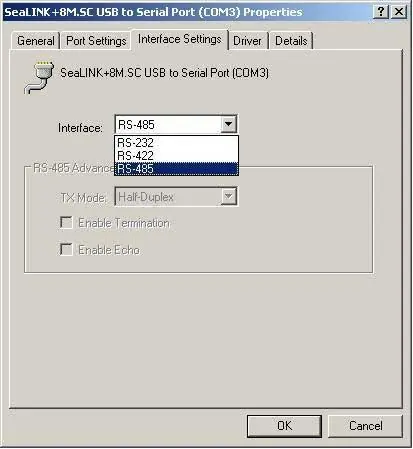

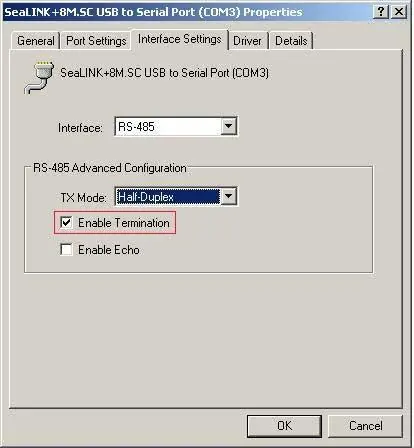

Die Konfiguration der Schnittstellenmodi (RS-232, RS-422 oder RS-485) erfolgt über den Windows-Geräte-Manager. Wählen Sie den entsprechenden Port aus, öffnen Sie die Eigenschaften und nutzen Sie den Reiter Interface Settings, um den gewünschten Modus auszuwählen.
Hardware-Beschreibung

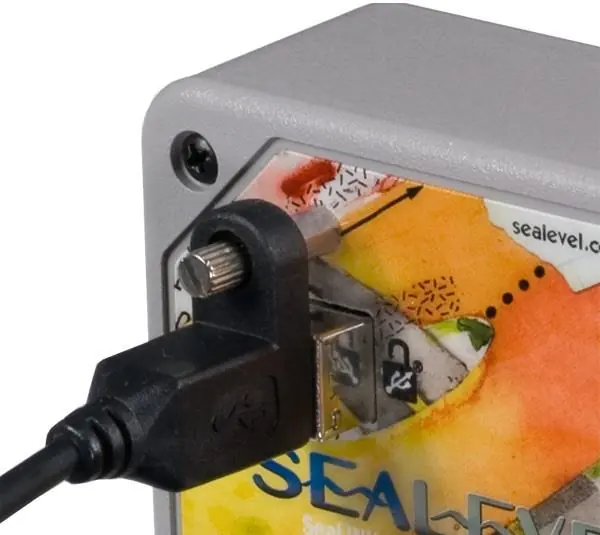

Das Gerät verfügt über ein patentiertes SeaLATCH USB-Verriegelungssystem, das eine sichere Verbindung durch eine Metallschraube gewährleistet und versehentliches Trennen verhindert. Die Status-LEDs auf der Vorderseite zeigen den gewählten Modus (Grün für RS-232, Rot für RS-422/485), Datenaktivität und den Stromstatus an.
Fehlerbehebung

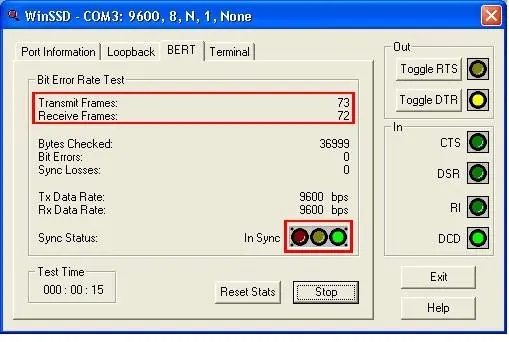

Falls Probleme auftreten, nutzen Sie das mitgelieferte Dienstprogramm WinSSD aus dem SeaCOM-Ordner. Mit einem Loopback-Stecker können Sie die Kommunikation testen. Stellen Sie bei RS-485-Tests sicher, dass die ECHO-Funktion in den Interface-Einstellungen aktiviert ist, falls die Software dies erfordert.
Technische Spezifikationen
- Schnittstellen: RS-232, RS-422, RS-485 (voll- und halbduplex).
- Datenraten: Bis zu 921,6K bps.
- Betriebstemperatur: 0°C bis 70°C (Standard).
- Stromversorgung: Über USB-Host-Verbindung (benötigt 200 mA).
Praktische Hilfe
Typische Probleme
Gerät wird nicht erkannt oder Treiberfehler

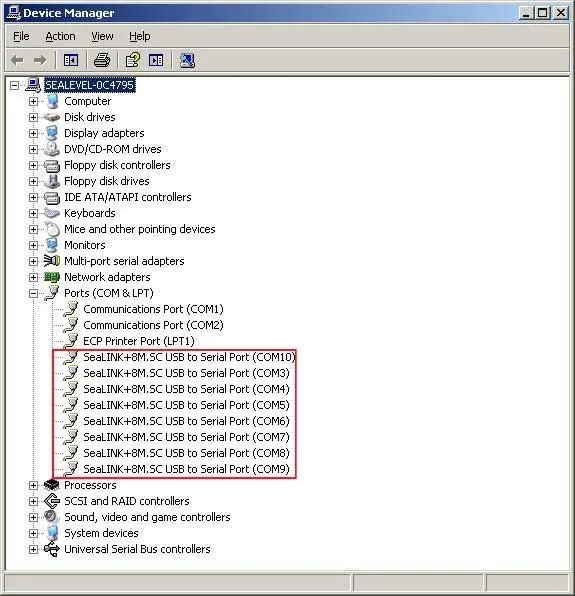

Stellen Sie sicher, dass die SeaCOM-Software vor dem Anschließen des Adapters installiert wurde. Überprüfen Sie den Geräte-Manager auf korrekte COM-Port-Einträge.
Kommunikationstest schlägt fehl
Verwenden Sie das WinSSD-Dienstprogramm. Bei RS-485-Tests muss die ECHO-Funktion in den Interface-Einstellungen aktiviert sein.
Versehentliches Trennen des USB-Kabels
Verwenden Sie das mitgelieferte SeaLATCH-USB-Kabel und ziehen Sie die Rändelschraube fest, um eine sichere Verbindung zu gewährleisten.
Vor der Verwendung
- Installieren Sie die SeaCOM-Software vor dem Anschließen des Geräts.
- Stellen Sie sicher, dass Ihr Betriebssystem (Windows 7 oder neuer empfohlen) kompatibel ist.
- Verwenden Sie das mitgelieferte SeaLATCH-USB-Kabel.
- Überprüfen Sie, ob der USB-Port genügend Strom (200 mA) liefert.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- RS-232/422/485
- Software-konfigurierbare serielle Schnittstellenmodi.
Abbildungen und Diagramme
- Die Anleitung enthält CAD-Zeichnungen mit Abmessungen für die Montage.
- Pinbelegungsdiagramme für RS-232, RS-422 und RS-485 sind in den Anhängen enthalten.
Modellkompatibilität
- Windows NT unterstützt dieses Gerät nicht.
- Für den Betrieb an Laptops oder nicht mit Strom versorgten USB-Hubs ist Vorsicht geboten, da diese möglicherweise nicht die benötigten 200 mA liefern.
