Bedienungsanleitung Timeguard LED200WFB LED-Flutlicht

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation und den Betrieb des Timeguard LED200WFB Wi-Fi PIR LED-Flutlichts. Das Gerät ist für den Außenbereich konzipiert (IP55) und erfordert eine 2,4-GHz-WLAN-Verbindung für die App-Steuerung. Die Installation sollte von einem qualifizierten Elektriker gemäß den geltenden IEE-Verkabelungsvorschriften durchgeführt werden.

Sicherheit

• Vor der Installation oder Wartung muss die Stromversorgung am Sicherungskasten ausgeschaltet werden.
• Stellen Sie sicher, dass die Gesamtlast des Stromkreises die Nennleistung der Sicherung oder des Leitungsschutzschalters nicht überschreitet.
• Zur Reinigung nur ein trockenes Tuch verwenden; keine Flüssigreiniger benutzen.

Technische Daten

• Spannungsversorgung: 230V AC 50Hz
• Schutzklasse: Klasse II
• IP-Schutzart: IP55
• Lichtstrom: 2000lm
• Farbtemperatur: 3000K - 6500K
• Betriebstemperatur: -20°C bis +50°C
• Erfassungsbereich: Bis zu 10m bei 2,5m Montagehöhe
• Erfassungswinkel: 140°

Installation

Die Installation kann direkt an der Wand oder mit der mitgelieferten Eckhalterung erfolgen.

Standard-Installation

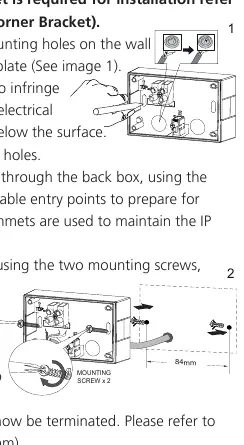

1. Verwenden Sie die Rückwand als Schablone, um die Montagelöcher an der Wand zu markieren.
2. Bohren Sie die Löcher und setzen Sie Dübel ein.
3. Führen Sie die Netzkabel durch die Rückwand und verwenden Sie die entsprechenden Kabeldurchführungen, um die IP-Schutzart zu erhalten.
4. Befestigen Sie die Rückwand mit den zwei Montageschrauben an der Wand.

Eckmontage

Bei der Eckmontage wird die Eckhalterung zuerst an der Wand befestigt. Die Rückwand des Flutlichts wird anschließend mit den vier Philips-Schrauben an der Eckhalterung gesichert.

Anschluss

Der Anschluss erfolgt gemäß dem Schaltplan:

• Phase (L): Braun oder Rot
• Neutralleiter (N): Blau oder Schwarz
• Erde (E): Grün/Gelb (Hinweis: Terminal E dient nur der Erdungskontinuität)

Nach dem Anschluss rastet das Gehäuse mit einem hörbaren Klicken auf der Rückwand ein.

App-Einrichtung und Kopplung

Die Steuerung erfolgt über die Tuya Smart App.

1. Stellen Sie sicher, dass Ihr Smartphone mit einem 2,4-GHz-WLAN verbunden ist (5 GHz wird nicht unterstützt).
2. Laden Sie die Tuya Smart App herunter und registrieren Sie sich.
3. Aktivieren Sie den Kopplungsmodus, indem Sie den Trennschalter dreimal betätigen (Aus-An-Aus-An-Aus-An). Das Licht beginnt zu blinken/atmen.
4. Wählen Sie in der App 'Gerät hinzufügen' -> 'Beleuchtung' -> 'PIR Light (Wi-Fi+BLE)'.
5. Folgen Sie den Anweisungen in der App, um das WLAN-Passwort einzugeben und die Kopplung abzuschließen.

Betriebsmodi

Über die App können verschiedene Funktionen gesteuert werden:

• Manuelle Übersteuerung: Licht dauerhaft ein- oder ausschalten.
• Zeitplan: Ein-/Ausschaltzeiten über 7 Tage festlegen.
• PIR-Optionen: Bewegungsmelder aktivieren oder deaktivieren.
• Hi-Lo Dimming: Helligkeit und Dauer des gedimmten Lichts einstellen, wenn keine Bewegung erkannt wird.
• Farbtemperatur: Einstellung zwischen warmweiß und kaltweiß.
