Bedienungsanleitung für Nassschleifmaschine Scheppach TIGER 2000S

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung dient als Leitfaden für die sichere und effiziente Nutzung der Scheppach TIGER 2000S Nassschleifmaschine. Sie enthält wichtige Anweisungen zur Montage, Bedienung, Wartung und Sicherheit. Bitte lesen Sie das gesamte Dokument vor der ersten Inbetriebnahme sorgfältig durch.

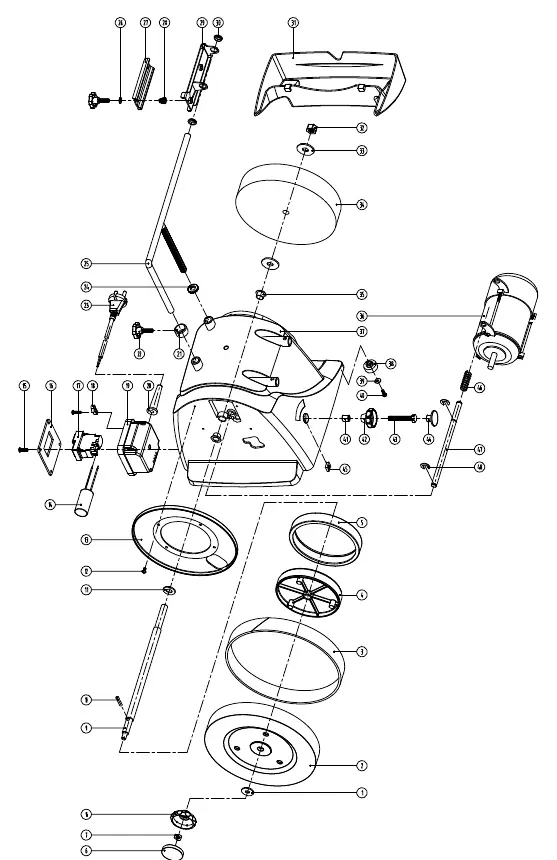

Gerätebeschreibung

Die TIGER 2000S ist eine Nassschleifmaschine, die für das Schleifen von Metallwerkzeugen konzipiert ist. Zu den Hauptkomponenten gehören:

• Schleifstein (ø 200/12 x 40 mm)
• Derma-Abziehscheibe
• Werkstückauflage
• Wasserbehälter
• Motor (120 W)

Montageanleitung

Die Maschine wird teilweise demontiert geliefert. Für die Montage ist ein 19-mm-Gabelschlüssel erforderlich (nicht im Lieferumfang enthalten).

1. Stellen Sie sicher, dass die Maschine stabil auf einem festen Untergrund steht.
2. Schleifstein montieren: Entfernen Sie die Mutter, die äußere Unterlegscheibe und die Transporthülse. Setzen Sie den Schleifstein auf die Welle und sichern Sie ihn mit der Unterlegscheibe und Mutter. Achtung: Linksgewinde.
3. Werkstückauflage montieren: Die Auflage kann oben oder seitlich montiert werden, je nach gewünschter Schleifrichtung. Befestigen Sie diese mit den Sterngriffschrauben.
4. Wasserbehälter: Montieren Sie den Wasserbehälter in der untersten Position an den Halterungen unter dem Schleifstein.

Bedienung

Die Maschine hat keine feste Vorder- oder Rückseite; Sie können wahlweise mit oder gegen die Drehrichtung schleifen.

• Gegen die Drehrichtung: Empfohlen für schnellen Materialabtrag (z. B. bei rostigen Werkzeugen oder Äxten).
• Mit der Drehrichtung: Empfohlen für präzises Schleifen (z. B. bei Messern).
• Abziehen: Imprägnieren Sie die Leder-Abziehscheibe mit Maschinenöl und tragen Sie Schleifpaste auf.

Reinigung und Wartung

Vor allen Wartungsarbeiten muss der Netzstecker gezogen werden.

• Reinigen Sie das Gerät nach jedem Gebrauch von Staub und Schmutz.
• Das Gerät ist wartungsfrei; im Inneren befinden sich keine zu wartenden Teile.
• Verschleißteile wie Schleifstein, Schleifpaste, Lederhon-Scheibe und Reibrad können bei Bedarf ersetzt werden.

Sicherheit

Beachten Sie stets die Warn- und Sicherheitshinweise. Tragen Sie beim Arbeiten eine Schutzbrille, Gehörschutz und ggf. eine Staubschutzmaske. Achten Sie darauf, dass der Schleifstein keine Risse aufweist (Klangtest: Ein rissfreier Stein klingt hell und klar).
