Bedienungsanleitung für Holzspalter Scheppach Compact 10t

Wichtige Informationen aus der Anleitung

Der Scheppach Compact 10t ist ein hydraulischer Holzspalter, der ausschließlich für den stehenden Betrieb und das Spalten von Brennholz in Faserrichtung konzipiert ist. Vor der Inbetriebnahme ist eine vollständige Montage erforderlich. Das Gerät darf nur auf ebenem, festem Untergrund betrieben werden. Beachten Sie unbedingt die Sicherheitshinweise, insbesondere den Mindestabstand von 5 Metern zu anderen Personen und Tieren.

Gerätebeschreibung

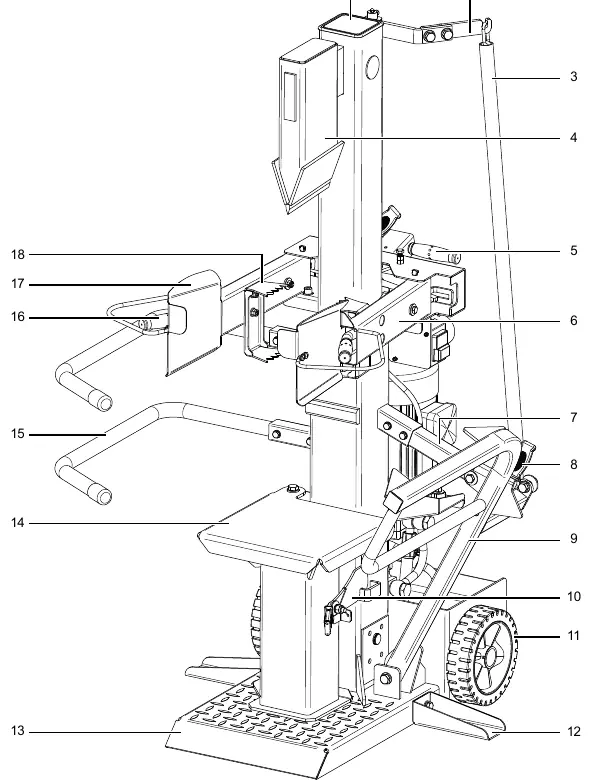

Das Gerät besteht unter anderem aus einer Spaltsäule, einem Spaltkeil, Bedienarmen, einem Stammheber, Transporträdern und einem Hydrauliköltank. Die vollständige Liste der Komponenten (1-33) finden Sie in der Bedienungsanleitung.

Montage

Aufgrund des hohen Gewichts wird die Montage durch mindestens zwei Personen empfohlen. Benötigtes Werkzeug: Gabelschlüssel/Steckschlüssel (SW 13mm, 16mm), Innensechskantschlüssel (8mm), Fett oder Sprühöl.

• Transporträder: Radachse durch die Bohrungen schieben, Räder montieren und mit Splinten sichern.
• Bedienarme: Mit Haltebolzen und Federsteckern montieren.
• Haltekrallen: An den Bedienarmen befestigen.
• Schutzbügel: In die Halterungen schieben und verschrauben.
• Stammheber: An der Grundplatte montieren und Kette einhängen.

Vor Inbetriebnahme

Vor jedem Gebrauch sind folgende Punkte zu prüfen: Anschlussleitungen auf Defekte, Gerät auf Beschädigungen, fester Sitz aller Schrauben, Hydraulik auf Leckstellen, Ölstand, Sicherheitseinrichtungen und Ein-/Ausschalter. Vor der ersten Inbetriebnahme muss der Hydrauliköltank entlüftet werden (Entlüftungsschraube ca. 2 Umdrehungen lösen).

Bedienung

Das Gerät wird über eine Zweihandbedienung gesteuert. Zum Spalten beide Bedienhebel nach unten drücken. Der Spaltkeil fährt nach unten. Beim Loslassen eines Hebels bleibt der Keil stehen, beim Loslassen beider Hebel fährt er in die obere Position zurück. Die Hubeinstellstange ermöglicht die Begrenzung des Rücklaufwegs.

Wartung und Reparatur

Reinigen Sie das Gerät nach jedem Arbeitseinsatz. Die Spaltsäule muss alle 5 Betriebsstunden großzügig eingefettet werden. Ein Ölwechsel sollte nach 50 Betriebsstunden und danach alle 500 Stunden erfolgen. Verwenden Sie Öle der HLP 32 Reihe.

Störungsabhilfe

Bei Problemen wie einem nicht nach oben fahrenden Motor, langsamem Abwärtsfahren der Spaltsäule oder Ölaustritt konsultieren Sie die Störungstabelle in der Anleitung. Oftmals liegt die Ursache an einer geschlossenen Entlüftungsschraube, zu wenig Öl oder einer falschen Drehrichtung des Motors.
