Bedienungsanleitung für den Holzspalter Scheppach Compact 15t

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Hinweise für den sicheren und effizienten Betrieb des Scheppach Compact 15t Holzspalters. Vor der Montage und Inbetriebnahme muss der gesamte Text gelesen werden. Das Gerät ist nur für den stehenden Betrieb geeignet und darf nur von einer Person bedient werden.

Gerätebeschreibung

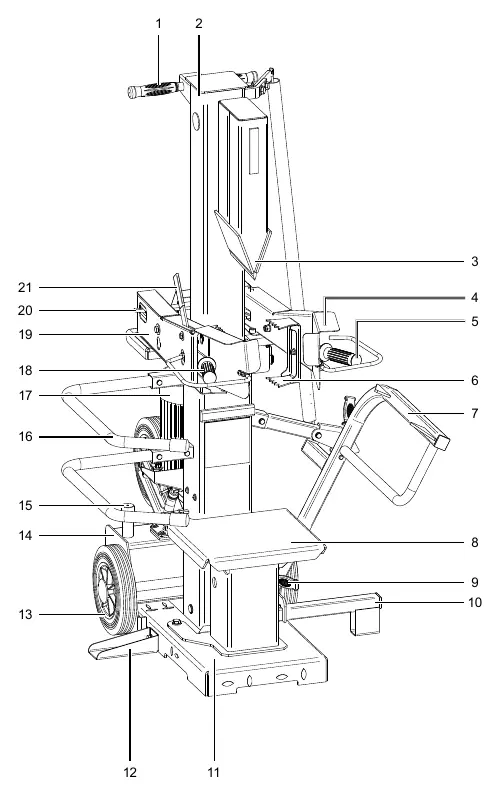

Der Holzspalter besteht aus verschiedenen Komponenten, darunter der Spaltsäule (2), dem Spaltkeil (3), dem Schwenktisch (8), dem Stammheber (7) und dem Hydrauliköltank (14). Die vollständige Liste der Bauteile finden Sie in der Gerätebeschreibung auf Seite 15.

Montage

Aufgrund des hohen Gewichts wird die Montage durch mindestens zwei Personen empfohlen. Benötigtes Werkzeug: Gabelschlüssel/Steckschlüssel (SW 13, 16, 19 mm), Holzunterlage, Schonhammer, Steckschlüsselaufsatz 32 mm, Innensechskantschlüssel 8 mm, Fett oder Sprühöl.

• Bedienarme: Montage der Bedienarme rechts (4) und links (19) gemäß Abb. 5, 5a.
• Haltekrallen: Montage der Haltekrallen (6) gemäß Abb. 6, 6a.

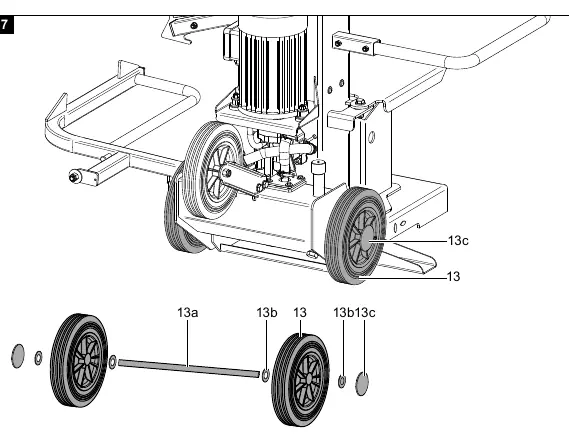

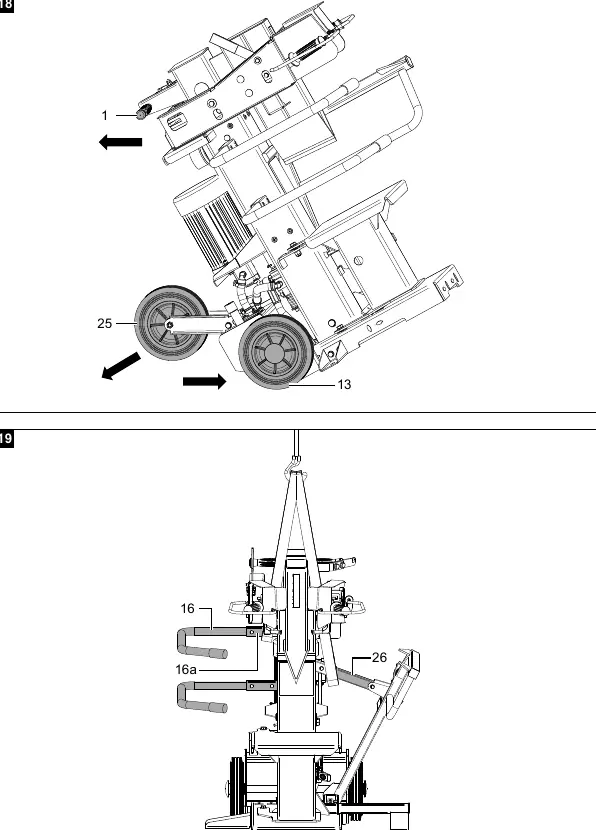

• Transporträder: Montage der Transporträder (13) gemäß Abb. 7.
• Stützrad: Montage des Stützrads (25) gemäß Abb. 8.
• Schutzbügel: Montage der Schutzbügel (16) gemäß Abb. 9.
• Stammheber: Montage des Stammhebers (7) gemäß Abb. 10.

Vor Inbetriebnahme

Vor jedem Gebrauch sind folgende Punkte zu prüfen:

• Anschlussleitungen auf defekte Stellen.
• Gerät auf Beschädigungen.
• Fester Sitz aller Schrauben.
• Hydraulik auf Leckstellen.

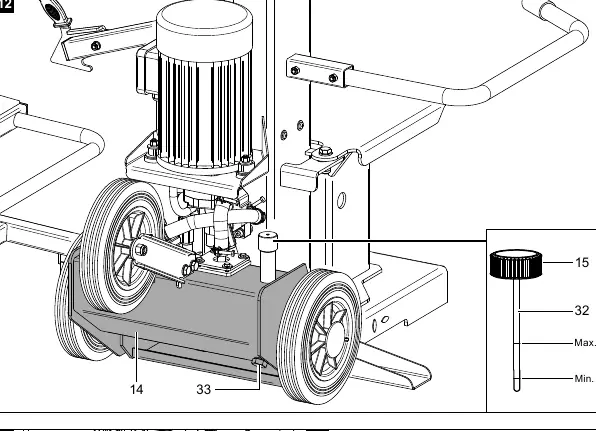

• Ölstand (zwischen Min. und Max. am Ölmessstab 32).
• Funktion der Sicherheitseinrichtungen und des Ein-/Ausschalters.

Wichtig: Vor Arbeitsbeginn muss die Entlüftungsschraube (15) um zwei Umdrehungen gelockert werden, um die Luftzirkulation im Hydrauliköltank zu gewährleisten.

Bedienung

Der Holzspalter ist ausschließlich zum Spalten von Brennholz in Faserrichtung bestimmt. Das Holz muss gerade geschnitten sein. Die Bedienung erfolgt über die Zweihandbedienung (Bedienhebel 5 und 18). Bei Arbeiten unter 5°C sollte das Gerät ca. 15 Minuten im Leerlauf betrieben werden, damit sich das Hydrauliköl erwärmt.

Wartung und Reparatur

Vor allen Wartungsarbeiten Motor ausschalten und Netzstecker ziehen. Die Spaltsäule (2) muss alle 5 Betriebsstunden eingefettet werden. Ein Ölwechsel sollte nach 50 Betriebsstunden und danach alle 500 Stunden erfolgen.

Störungsabhilfe

Bei Problemen wie einem selbstständig abschaltenden Motor, nicht gespaltenem Holz oder vibrierender Spaltsäule finden Sie in der Tabelle auf Seite 31 konkrete Abhilfemaßnahmen.
