Anleitung zum Anschluss der Adapter für das Scheppach 14-tlg. Druckluft-Zubehörset
Erfahren Sie, wie Sie die Adapter des 14-teiligen Scheppach Druckluft-Zubehörsets korrekt an der Ausblaspistole und dem Reifenfüller anbringen. Schritt-für-Schritt-Anleitung zur Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die korrekte Montage der Adapter für das 14-teilige Scheppach Druckluft-Zubehörset. Es wird zwischen der Ausblaspistole und dem Reifenfüller unterschieden, da die Adapter für diese Geräte unterschiedliche Befestigungsarten (Schrauben vs. Einklippen) erfordern.

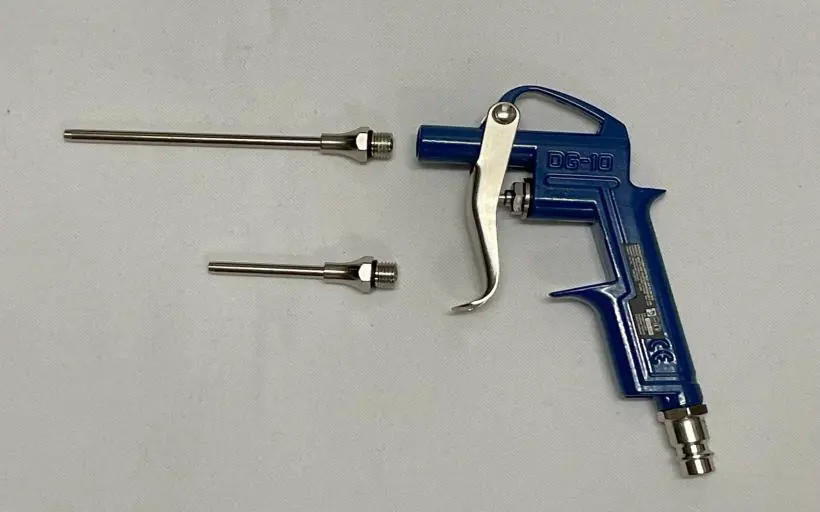

Ausblaspistole
An der Ausblaspistole können die beiden silbernen Verlängerungen angebracht werden. Diese werden direkt auf das Gerät aufgeschraubt. Achten Sie darauf, nur die dafür vorgesehenen silbernen Verlängerungen zu verwenden, da nur diese das passende Gewinde für die Ausblaspistole besitzen.

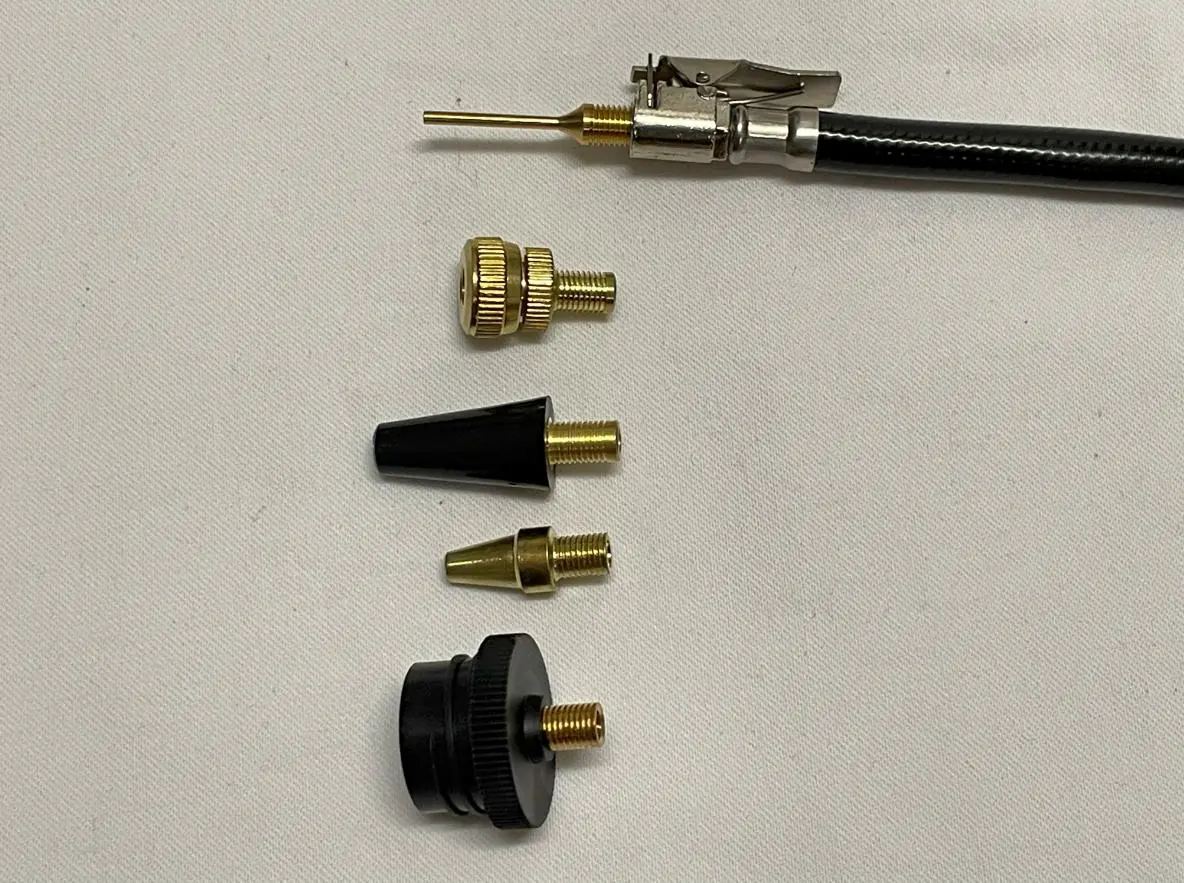

Reifenfüller
Der schwarze Schlauch wird direkt an den Reifenfüller geschraubt. Das Gewinde des Schlauches ist spezifisch für dieses Gerät. Alle Adapter aus dem Lieferumfang, die ein messingfarbenes Gewinde aufweisen, sind für den Reifenfüller bestimmt. Diese Adapter werden nicht geschraubt, sondern in den schwarzen Schlauch eingeklippt.
Universaladapter
Der Universaladapter dient als Basis für weitere Aufsätze. An diesen können der Entlüftungsventiladapter, der Schraubventiladapter sowie der große Universaladapter aufgeschraubt werden.
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob es sich um einen Adapter mit Messinggewinde handelt; diese werden nicht geschraubt, sondern in den schwarzen Schlauch eingeklippt.
Die silbernen Verlängerungen sind ausschließlich für die Ausblaspistole vorgesehen und passen nicht an den Reifenfüller.
Vor der Verwendung
- Identifizieren Sie die Ausblaspistole und den Reifenfüller.
- Sortieren Sie die Adapter nach Gewindeart (silberne Verlängerungen vs. Messinggewinde).
- Stellen Sie sicher, dass der schwarze Schlauch fest am Reifenfüller verschraubt ist.
