Bedienungsanleitung für VEVOR 2002K1 Kettenschärfgerät

Erfahren Sie, wie Sie das VEVOR 2002K1 Kettenschärfgerät sicher montieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Schritte zum Schärfen von Sägeketten und technische Daten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das VEVOR 2002K1 ist ein elektrisches Kettenschärfgerät. Es dient ausschließlich zum Schärfen von Sägeketten. Vor der Verwendung muss es sicher auf einer Werkbank montiert werden. S. 1, 6

Wichtigste Schritte

Montage auf Werkbank S. 6, 7
Schleifscheibe wechseln S. 7
Kette schärfen S. 8, 9, 10

Erste Inbetriebnahme

Schutzausrüstung anlegen, Gerät auf Werkbank montieren, Schleifscheibe prüfen, Kette einlegen, Winkel einstellen, einschalten. S. 3, 6, 10

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Vibrationen

Sofort ausschalten, Montage und Zustand der Scheibe prüfen.

S. 6

Beschädigte Scheibe

Nicht verwenden, ersetzen.

S. 5, 12

Wartung und Reset

Schleifscheibe ersetzen, wenn sie auf 3 Zoll Durchmesser abgenutzt ist. S. 12

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	AC120V 60Hz	Betriebsspannung	S. 15
Leistung	85W	Nennleistung	S. 15
Drehzahl	5000 RPM	Leerlaufdrehzahl	S. 15
Winkel	35 Grad	Schleifwinkel	S. 15

Wo es im PDF steht

Sicherheitshinweise S. 3, 4, 5
Bedienung S. 8, 9, 10, 11
Teileliste S. 13, 14

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 7

Seite 8

Seite 8

Seite 11

Wichtige Informationen aus der Anleitung

Das VEVOR 2002K1 ist ein elektrisches Kettenschärfgerät, das ausschließlich zum Schärfen von Sägeketten konzipiert ist. Vor der Inbetriebnahme muss das Gerät sicher auf einer stabilen Werkbank montiert werden. Der Benutzer muss die Sicherheitshinweise strikt befolgen, um Verletzungen zu vermeiden.

Sicherheitshinweise

Tragen Sie immer eine ANSI-geprüfte Schutzbrille und Gehörschutz.
Verwenden Sie das Gerät nicht in feuchten oder nassen Umgebungen und setzen Sie es keinem Regen aus.
Halten Sie Kinder vom Arbeitsbereich fern.
Tragen Sie keine lose Kleidung oder Schmuck, die sich in beweglichen Teilen verfangen könnten.
Überprüfen Sie das Gerät vor jedem Gebrauch auf beschädigte Teile.
Verwenden Sie nur identische Ersatzteile bei Wartungsarbeiten.
Betreiben Sie das Gerät niemals unter Einfluss von Alkohol oder Drogen.

Montage

Das Gerät muss fest auf einer Werkbank montiert werden, die das Gewicht des Schärfgeräts und des Werkstücks tragen kann. Verwenden Sie die zwei 1/4-Zoll-Löcher an der Basis (#17), um das Gerät mit Schrauben (nicht im Lieferumfang enthalten) direkt auf der Werkbank zu befestigen. Stellen Sie sicher, dass das Feststellrad (#18) zugänglich bleibt.

Montage der Schleifscheibe

Heben Sie das obere Gehäuse (#4) an und arretieren Sie es in der oberen Position durch Anziehen des Feststellstopps (#6).
Entfernen Sie die zwei Schrauben der Schleifscheibenabdeckung (#11) und legen Sie diese beiseite.
Lösen Sie die Sicherungskappe der Schleifscheibe (#9) und entfernen Sie die alte Scheibe.
Setzen Sie die neue Schleifscheibe auf die Basis (#7) und stellen Sie sicher, dass sie korrekt sitzt.
Bringen Sie die Sicherungskappe (#9) und die Abdeckung (#11) wieder an.
Lösen Sie den Feststellstopp (#6) und senken Sie das Gehäuse ab.

Bedienung

Reinigen Sie die Kette vor dem Schärfen mit einem nicht brennbaren Lösungsmittel. Verwenden Sie kein Benzin.
Heben Sie den Kettenstopp (#23) an und sichern Sie die Kette in den Führungsschienen (#31).
Senken Sie den Kettenstopp (#23) auf den zu schärfenden Zahn ab.
Lösen Sie das Feststellrad (#18), um das Gehäuse zu drehen und den gewünschten Schärfwinkel am Winkelmesser einzustellen. Ziehen Sie das Rad danach wieder fest.
Senken Sie das Gehäuse (#4) ab, bis die Schleifscheibe (#8) den Zahn leicht berührt, und arretieren Sie diese Position mit dem Feststellstopp (#6).
Stellen Sie die Materialabnahme mit dem unteren Knopf (#26) ein.
Schalten Sie das Gerät ein und führen Sie den Schleifvorgang durch.

Wartung

Halten Sie das Gerät sauber und frei von Staub und Metallspänen.
Überprüfen Sie die Schleifscheibe vor jedem Gebrauch auf Risse oder Beschädigungen (Klangtest: Ein metallischer Klang deutet auf einen guten Zustand hin, ein dumpfer Klang auf einen Riss).
Ersetzen Sie die Schleifscheibe, wenn sie auf einen Durchmesser von 3 Zoll (ca. 7,6 cm) abgenutzt ist.

Herstellerinformationen

VEVOR

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Schleifscheibe vibriert

Maschine sofort ausschalten, prüfen, ob sie sicher montiert ist und ob die Scheibe beschädigt ist.

Schleifscheibe beschädigt

Nicht verwenden, wenn sie abgeplatzt, gerissen oder abgenutzt ist. Ersetzen Sie die Scheibe.

Schleifscheibe stoppt nicht

Niemals versuchen, die Scheibe mit den Händen zu stoppen, auch nicht mit Handschuhen.

Vor der Verwendung

Schutzausrüstung (Schutzbrille, Gehörschutz) anlegen.
Arbeitsbereich auf Sauberkeit und Beleuchtung prüfen.
Schleifscheibe auf Risse oder Beschädigungen prüfen (Klangtest).
Sicherstellen, dass die Schleifscheibenabdeckung montiert ist.
Sicherstellen, dass das Gerät fest auf der Werkbank montiert ist.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leerlaufdrehzahl: 5000 U/min
Winkelbereich: 35 Grad nach rechts und links

Abbildungen und Diagramme

Figure 1 & 2: Montage des Geräts auf der Werkbank.
Figure 3 & 4: Austausch der Schleifscheibe.

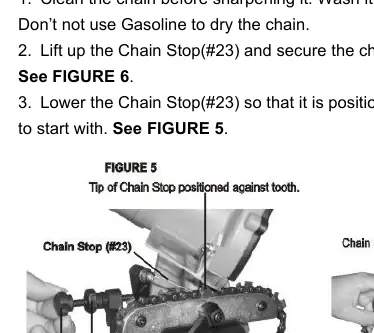

Figure 5 & 6: Positionierung der Kette und des Kettenstopps.
Figure 7: Einstellung des Schleifwinkels und der Tiefe.
Figure 8 & 9: Verwendung einer Feile für Tiefenbegrenzer.

Modellkompatibilität

Nur für Sägeketten geeignet.
Verwenden Sie nur Schleifscheiben, die auf den 7/8-Zoll-Dorn passen.
Verwenden Sie ein Verlängerungskabel mit 18 AWG für bis zu 50 Fuß Länge.
