Bedienungsanleitung für den Holzspalter Scheppach Compact 12t / 15t

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung gilt für die Holzspalter-Modelle Scheppach Compact 12t und Compact 15t. Sie enthält wichtige Anweisungen für den sicheren Betrieb, die Montage und die Wartung des Geräts. Vor der Inbetriebnahme muss das Handbuch vollständig gelesen werden.

Gerätebeschreibung

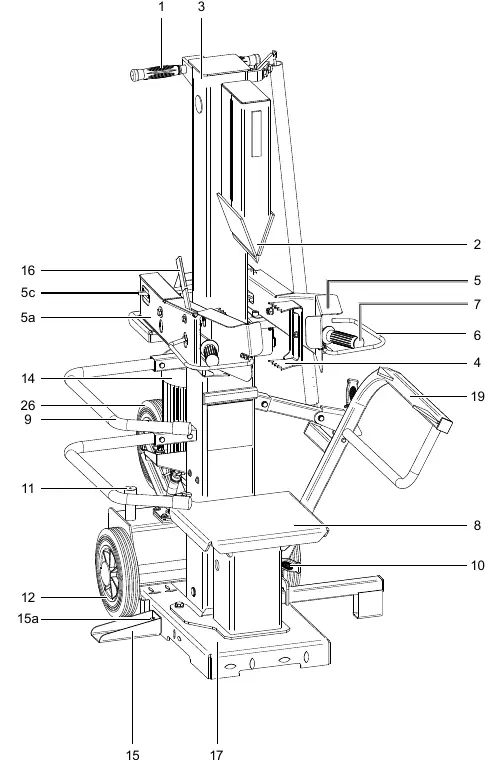

Das Gerät besteht aus folgenden Hauptkomponenten: Handgriff, Spaltkeil, Spaltsäule, Bedienarme, Schwenktisch, Motor, Räder, Stammheber und Grundplatte.

Montage

Der Holzspalter wird teilmontiert geliefert. Die Montage umfasst:

• Montage der Bedienarme (Fig. 7)
• Montage der Laufräder (Fig. 5)
• Montage des Schutzbügels (Fig. 8)
• Montage des Stützrads (Fig. 9)
• Montage der Stütze (Fig. 1)
• Montage des Kettenhakens (Fig. 6)

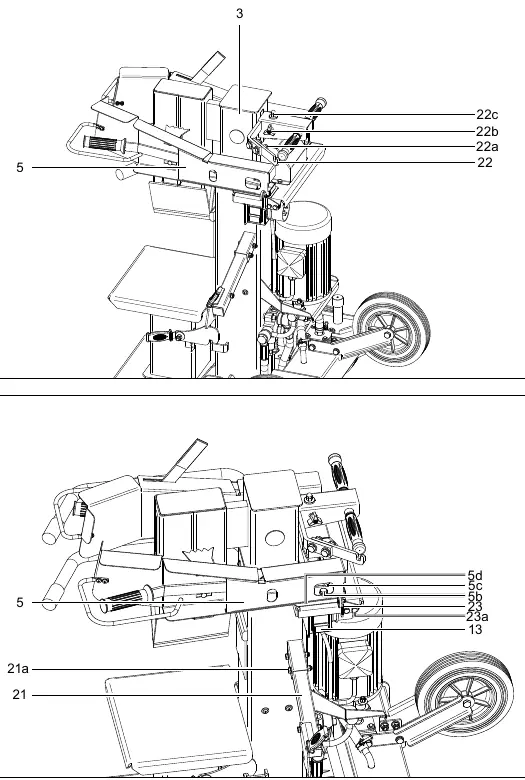

• Montage des Stammhebers (Fig. 5)

Inbetriebnahme

Vor jedem Gebrauch sind folgende Punkte zu prüfen:

• Anschlussleitungen auf defekte Stellen
• Maschine auf Beschädigungen
• Fester Sitz aller Schrauben
• Hydraulik auf Leckstellen
• Ölstand

Vor Arbeitsbeginn muss die Hydraulikanlage entlüftet werden (Entlüftungsklappe A lösen). Bei Temperaturen unter 5°C sollte der Spalter 15 Minuten im Leerlauf betrieben werden.

Bedienung

Der Spalter darf nur von einer Person bedient werden. Das Holz muss stehend in Faserrichtung gespalten werden. Die Zweihandbedienung ist zwingend erforderlich.

Wartung und Reinigung

Vor allen Arbeiten ist der Netzstecker zu ziehen. Der erste Ölwechsel erfolgt nach 50 Betriebsstunden, danach alle 500 Stunden. Der Spalterholm muss alle 5 Betriebsstunden leicht eingefettet werden.

Störungsabhilfe

Bei Problemen wie nicht startender Pumpe, sich nicht abwärts bewegender Säule oder falscher Drehrichtung des Motors sind die im Kapitel "Störungsabhilfe" beschriebenen Maßnahmen zu ergreifen.
