Bedienungsanleitung für VEVOR 2002P Kettenschärfgerät
Erfahren Sie, wie Sie das VEVOR 2002P Kettenschärfgerät sicher montieren, bedienen und warten. Vollständige Anleitung zur Kettenschärfung, Einstellung der Schleifwinkel und zum Wechsel der Schleifscheibe.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das VEVOR 2002P ist ein elektrisches Kettenschärfgerät für Kettensägen. Es wird fest auf einer Werkbank montiert und ermöglicht präzises Schärfen durch einstellbare Winkel. S. 2, 9
Wichtigste Schritte
- Montage auf Werkbank S. 9
- Schleifscheibe wechseln S. 17, 18
Erste Inbetriebnahme
- Testlauf durchführen S. 12, 18
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Vibrationen oder ungewöhnliche Geräusche
Sofort ausschalten und Sitz der Schleifscheibe prüfen.
S. 12, 18Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120V | Netzspannung | S. 19 |
| Leistung | 85W | Nennleistung | S. 19 |
| Drehzahl | 5000 RPM | Leerlaufdrehzahl | S. 19 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5, 6
- Teilebeschreibung S. 7, 8, 9
- Bedienung S. 11, 12, 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das VEVOR 2002P ist ein elektrisches Kettenschärfgerät, das ausschließlich zum Schärfen von herkömmlichen Sägeketten bestimmt ist. Es ist nicht für den gewerblichen Einsatz oder andere Materialien (z. B. Asbest) geeignet. Vor der Inbetriebnahme müssen Benutzer die Sicherheitshinweise lesen, insbesondere das Tragen von Augen- und Gehörschutz sowie schnittfesten Handschuhen.
Montage und Einrichtung

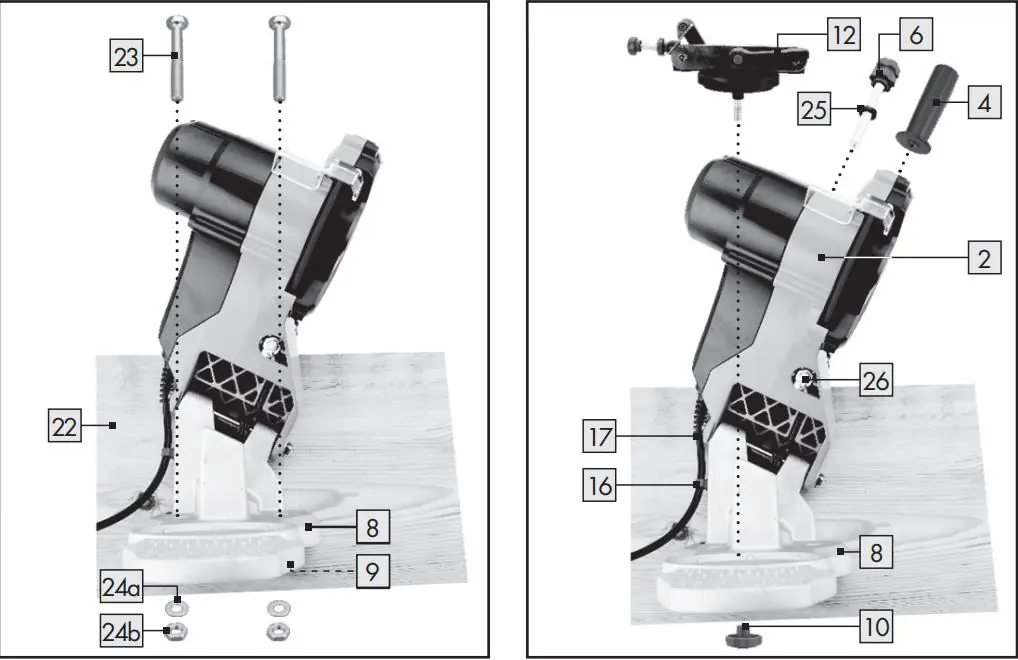

Das Gerät muss fest auf einer Werkbank montiert werden:
- Positionieren Sie das Gerät mithilfe der Anschlagkerben (9) auf der Werkbank (22), sodass die Schleifbasis (8) über die Kante hinausragt.
- Markieren und bohren Sie die Montagelöcher.
- Sichern Sie die Basis mit den mitgelieferten Schrauben (23), Unterlegscheiben (24a) und Muttern (24b).
- Montieren Sie den Handgriff (4) am Schleifkopf (2).
- Befestigen Sie den Kettenschraubstock (12) an der Schleifbasis (8) und sichern Sie ihn mit der Feststellschraube (10).
Bedienung und Kettenschärfung
Einstellung:
- Lösen Sie die Feststellschraube (10), um den Schleifwinkel an der Skala (11) einzustellen.
- Legen Sie die Kette in die Kettenführung (7) ein. Die Schneidkanten müssen zur Schleifscheibe (18a) zeigen.
- Nutzen Sie den Anschlag (15), um den zu schärfenden Zahn (27) zu positionieren.
- Stellen Sie mit der Kettenspeisungsschraube (14a) den Kontakt zwischen Zahn und Schleifscheibe her.
- Stellen Sie mit der Tiefenbegrenzungsschraube (6) die Schleiftiefe ein.

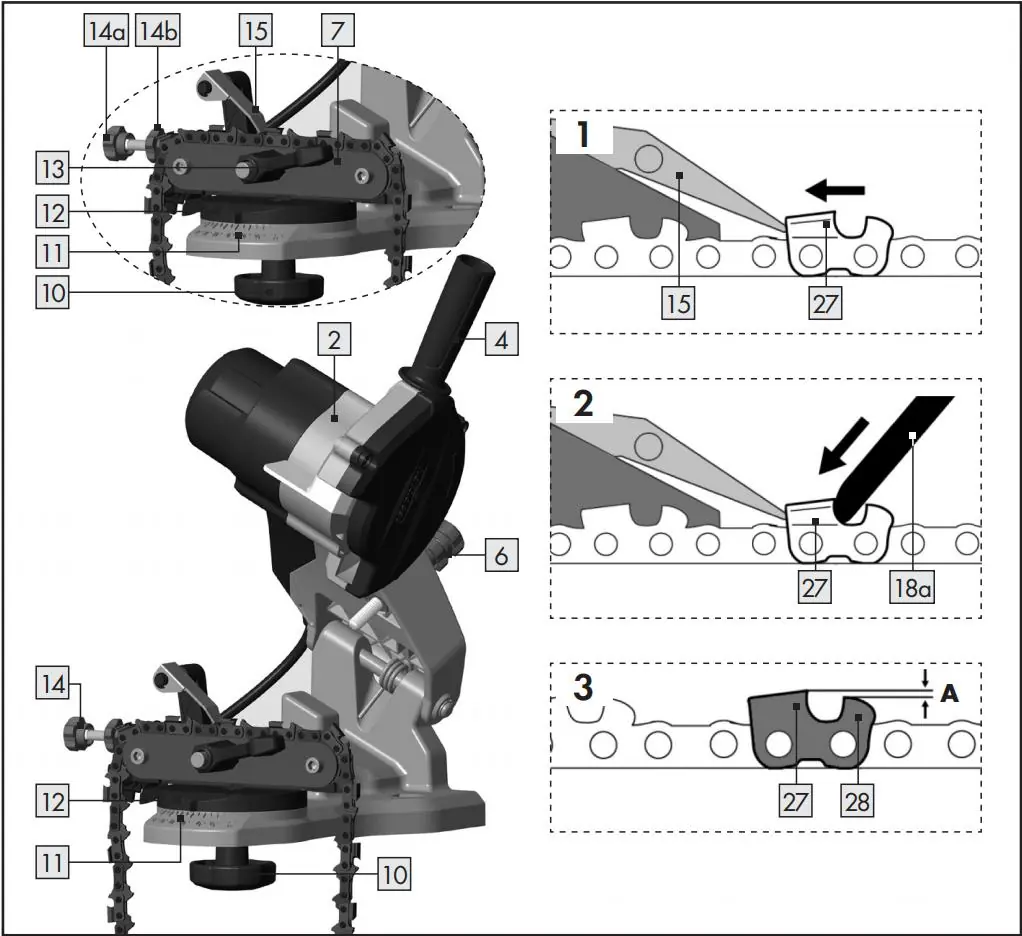

Schärfvorgang:
- Schalten Sie das Gerät ein (grüne Taste "I").
- Führen Sie den Schleifkopf (2) durch Druck auf den Griff (4) nach unten.
- Schalten Sie das Gerät aus, um die Kette für den nächsten Zahn weiterzubewegen.
- Schärfen Sie zuerst alle Zähne einer Seite, bevor Sie den Winkel für die andere Seite anpassen.
Wartung und Reinigung
- Reinigung: Reinigen Sie das Gerät nach jedem Gebrauch mit einer weichen Bürste oder einem Tuch. Verwenden Sie keine Lösungsmittel oder fließendes Wasser.

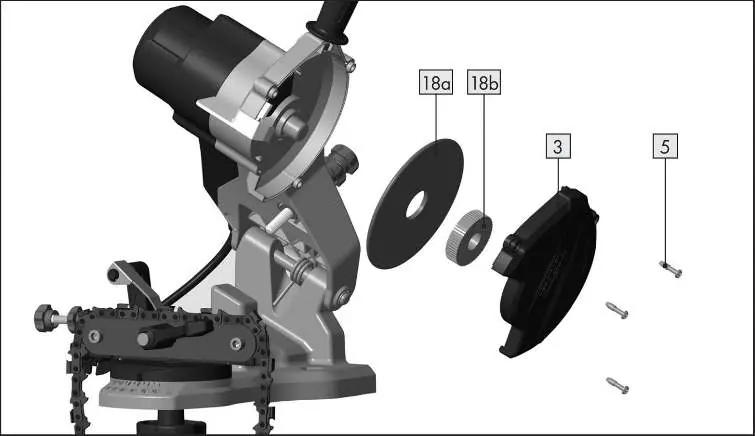

- Schleifscheibenwechsel: Lösen Sie die drei Schrauben (5) der Abdeckung (3). Schrauben Sie die Mutter (18b) von Hand ab, tauschen Sie die Scheibe (18a) aus und montieren Sie alles wieder.
- Testlauf: Führen Sie nach jedem Scheibenwechsel einen 30-sekündigen Testlauf ohne Last durch.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Schleifscheibe vibriert oder macht ungewöhnliche Geräusche
Gerät sofort ausschalten. Sitz der Schleifscheibe prüfen und auf Beschädigungen untersuchen.
Kette klemmt
Gerät ausschalten, Netzstecker ziehen und Blockade vorsichtig lösen.
Vor der Verwendung
- Schleifscheibe auf Risse prüfen (metallischer Klang beim Klopfen)
- Augen- und Gehörschutz sowie schnittfeste Handschuhe anlegen
- Spannung der Stromquelle prüfen
- Gerät fest auf der Werkbank montieren
- Sicherstellen, dass die Abdeckung (20) montiert ist
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Nennleistung
- 85 Watt
- Leerlaufdrehzahl
- 5000 U/min
- Winkelbereich
- 35 Grad rechts bis links
Abbildungen und Diagramme

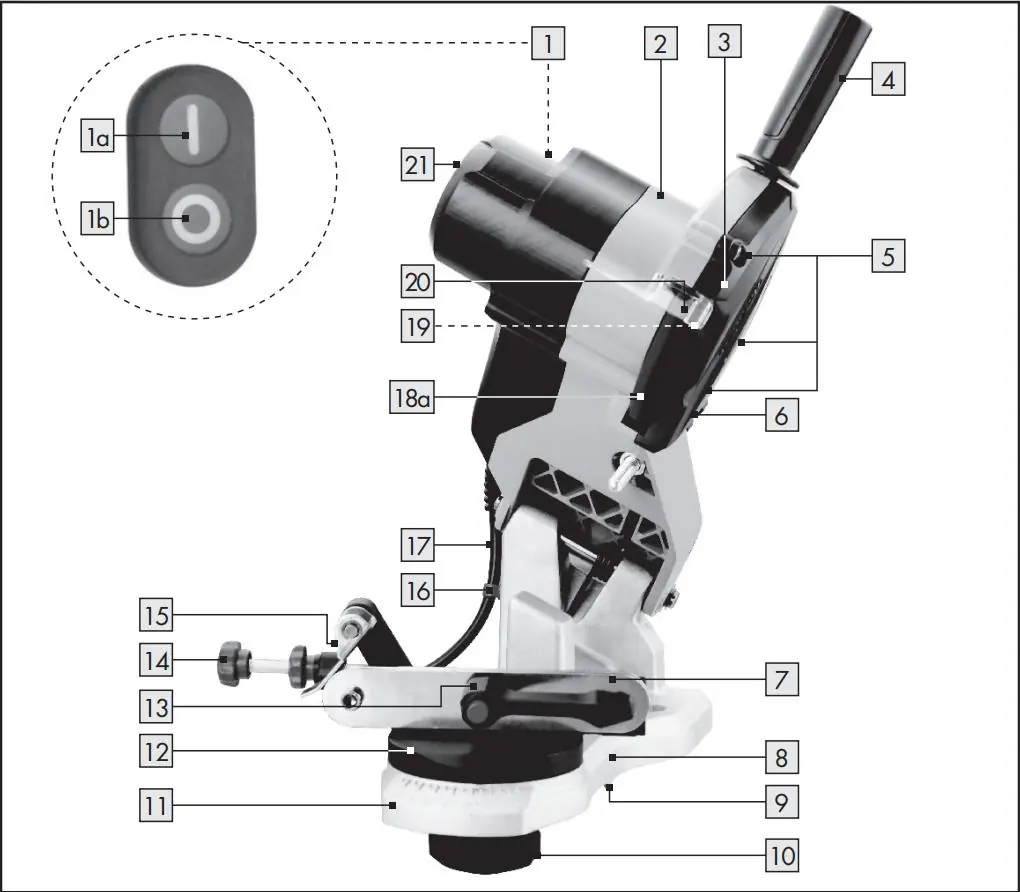

- Teileübersicht (S. 7-8)
- Montageanleitung (S. 9-10)
- Schärfprozess-Diagramme (S. 13-15)
Modellkompatibilität
- Nur für herkömmliche Sägeketten geeignet.
- Nicht für Nassschliff oder andere Materialien verwenden.
- Nur vom Hersteller empfohlene Schleifscheiben verwenden.
