Wichtige Informationen zur Ersatzteilliste
Dieses Dokument enthält die offizielle Ersatzteilliste und eine Explosionszeichnung für den Kompressor Scheppach HC 100dc. Es dient der Identifikation von Bauteilen für Wartungs- und Reparaturarbeiten. Bitte beachten Sie, dass dieses Dokument keine Bedienungsanleitung ist, sondern ausschließlich der Teileidentifikation dient.

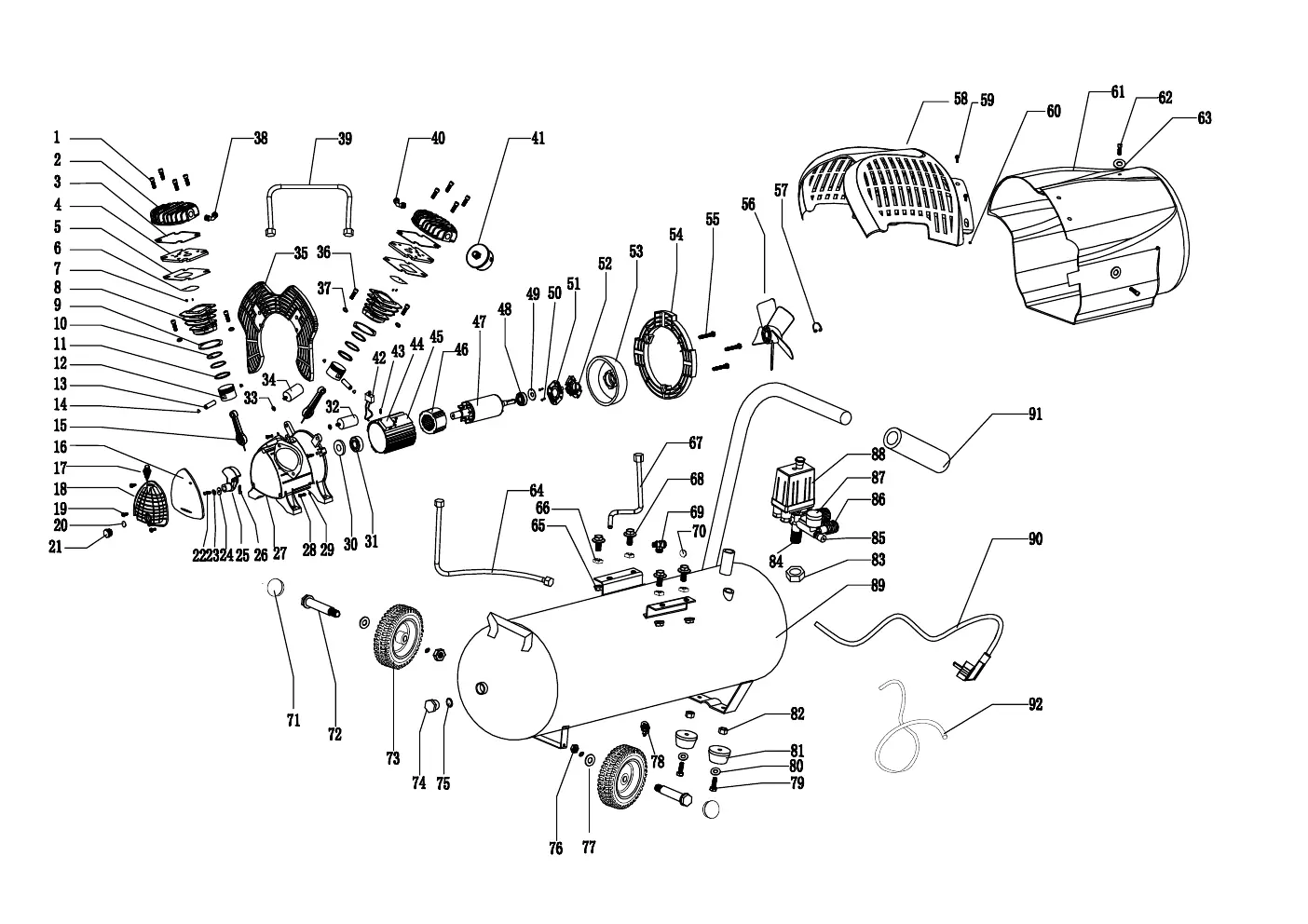

Explosionszeichnung
Die Zeichnung auf der ersten Seite zeigt den gesamten Aufbau des Kompressors. Jedes Bauteil ist mit einer Nummer versehen, die in der nachfolgenden Tabelle mit der entsprechenden Artikelnummer verknüpft ist. Nutzen Sie diese Zeichnung, um die Position und den Zusammenbau der Komponenten zu verstehen.
Verwendung der Ersatzteilliste
- Identifizieren Sie das defekte Bauteil anhand der Explosionszeichnung.
- Suchen Sie die entsprechende Nummer (Skizze) in der Tabelle.
- Verwenden Sie die Art.Nr. (Artikelnummer) für die Bestellung oder Suche nach Ersatzteilen.
Wichtige Komponenten
Die Liste umfasst alle wesentlichen Baugruppen, darunter:
- Motor- und Zylinderkomponenten: Zylinderkopf, Kolben, Pleuelstange, Zylinder.
- Elektrische Bauteile: Kondensator, Überlastschalter.
- Druckluftsystem: Druckschalter, Manometer, Sicherheitsventil, Rückschlagventil.
- Fahrwerk: Räder, Achse, Gummifüße.
Kontakt und Service
Bei Fragen zu Ersatzteilen oder Reparaturen wenden Sie sich bitte an den Hersteller:
Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbHGünzburger Str. 69, D-89335 Ichenhausen, GermanyTel.: +49 (0)8223/4002-99E-Mail: [email protected]: www.scheppach.com
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Vergleichen Sie das physische Bauteil mit der Explosionszeichnung auf Seite 1, um die Positionsnummer zu finden.
Nutzen Sie die 'Art.Nr.' aus der Tabelle, um das korrekte Teil beim Händler oder Hersteller zu identifizieren.
Vor der Verwendung
- Stellen Sie sicher, dass der Kompressor vom Stromnetz getrennt ist, bevor Sie Reparaturen durchführen.
- Identifizieren Sie die genaue Position des defekten Teils in der Explosionszeichnung.
- Notieren Sie die Artikelnummer (Art.Nr.) aus der Tabelle für die Bestellung.
- Prüfen Sie, ob das Ersatzteil mit dem Modell HC 100dc kompatibel ist.
