Bedienungsanleitung für Batavia MAXX Series 12V Akku-Regenfasspumpe

Schnellstartanleitung und Bedienungshilfe für die Batavia MAXX Series 12V Akku-Regenfasspumpe (Modell BT-RBP001). Erfahren Sie alles über Montage, Betrieb, Wartung und Sicherheit.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Akku und Ladegerät Seite 3 Reinigung des Filters Seite 4 Einsetzen des Akkus Seite 4

Wichtige Informationen aus der Anleitung

Die Batavia MAXX Series 12V Akku-Regenfasspumpe ist für das Pumpen von klarem Wasser aus Regentonnen oder Sammelbehältern konzipiert. Sie ist besonders für die Gartenbewässerung geeignet. Das Gerät ist nicht für den industriellen Einsatz, für Dauerbetrieb oder für aggressive, leicht brennbare oder explosive Flüssigkeiten (z. B. Benzin, Öl, Salzwasser) vorgesehen.

Montage

Vor jedem Gebrauch muss die Pumpe auf Schäden überprüft werden. Die Montage erfolgt in folgenden Schritten:

  • Legen Sie die Dichtung (10) auf das Pumpengehäuse (7) und schrauben Sie die Mutter (6) fest.
  • Befestigen Sie einen geeigneten Bewässerungsschlauch (nicht im Lieferumfang enthalten) am Anschluss des Absperrhahns (1).
  • Bei Bedarf kann das optionale Verlängerungsrohr (14) für zusätzliche Reichweite angebracht werden.
  • Verwenden Sie bei Bedarf die mitgelieferte Klammer (12), um die Pumpe am Regenfass zu fixieren. Ziehen Sie die Befestigungsschraube (13) mit einem Sechskantschlüssel (Größe 5) handfest an.

Inbetriebnahme und Betrieb

Stellen Sie die Pumpe auf einen ebenen Untergrund im Wasser. Achten Sie darauf, dass die Pumpe während des Betriebs nicht umkippen kann und die Ansaugöffnung (8) nicht blockiert ist.

Akku und Ladegerät
Akku und Ladegerät
Einsetzen des Akkus
Einsetzen des Akkus
  1. Öffnen Sie den Absperrhahn (1).
  2. Setzen Sie den geladenen Akku (11) in das Batteriefach (4) ein.
  3. Schalten Sie die Pumpe ein, indem Sie den EIN/AUS-Schalter (2) in Richtung I drücken.
  4. Zum Ausschalten drücken Sie den Schalter (2) in Richtung O.
  5. Entfernen Sie bei Nichtgebrauch den Akku aus dem Gerät.

Wartung und Reinigung

Die Pumpe ist weitgehend wartungsfrei, erfordert jedoch regelmäßige Reinigung:

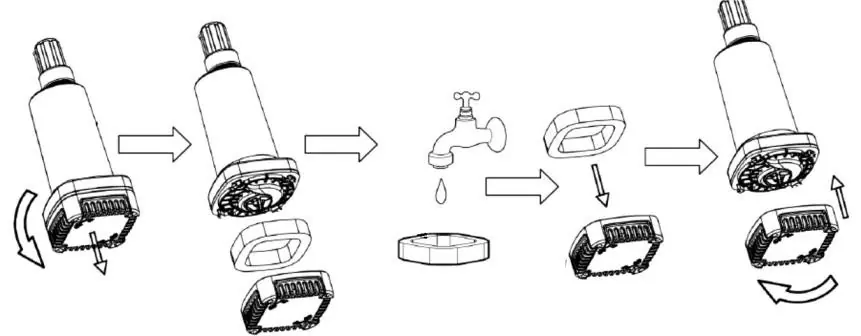

Reinigung des Filters
Reinigung des Filters
  • Entfernen Sie vor allen Wartungs- und Reinigungsarbeiten den Akku.
  • Reinigen Sie das Gehäuse nur mit einem leicht befeuchteten Tuch. Verwenden Sie keine scharfen oder metallischen Gegenstände.
  • Zur Reinigung des Filters schrauben Sie die Filterabdeckung (8) gegen den Uhrzeigersinn ab. Reinigen Sie den Filter mit klarem Wasser und setzen Sie ihn wieder ein.

Sicherheitshinweise

  • Vermeiden Sie unbedingt den Trockenlauf der Pumpe (Betrieb ohne Wasser).
  • Die Wassertemperatur darf 35 °C nicht überschreiten.
  • Tragen oder hängen Sie die Pumpe niemals am Kabel auf.
  • Lagern Sie das Gerät an einem trockenen, frostfreien Ort außerhalb der Reichweite von Kindern.

Praktische Hilfe

Typische Probleme

Pumpe läuft nicht an.

Prüfen Sie, ob der Akku korrekt eingesetzt und geladen ist. Stellen Sie sicher, dass der Schalter auf Position I steht.

Pumpe fördert kein Wasser oder Leistung ist gering.

Prüfen Sie, ob der Filter verstopft ist und reinigen Sie ihn. Stellen Sie sicher, dass die Ansaugöffnung nicht durch Schlamm oder Sand blockiert ist.

Pumpe kippt um.

Verwenden Sie die mitgelieferte Klammer (12) und ziehen Sie die Befestigungsschraube (13) fest, um die Pumpe am Rand des Regenfasses zu sichern.

Vor der Verwendung

  • Akku vor dem ersten Gebrauch vollständig aufladen.
  • Pumpe und Akku auf Transportschäden prüfen.
  • Dichtung (10) korrekt auf dem Gehäuse platzieren.
  • Schlauch fest am Absperrhahn anschließen.
  • Sicherstellen, dass die Pumpe auf einem ebenen Untergrund steht.
  • Maximale Eintauchtiefe (1 m) beachten.

Abbildungen und Diagramme

  • Abb. A: Übersicht der Bauteile (1-14).
  • Abb. C: Montage der Dichtung und des Schlauchanschlusses.
  • Abb. D: Betriebsposition der Pumpe im Wasser.
  • Abb. E: Einsetzen des Akkus und Schalterbedienung.
  • Abb. F: Befestigung der Klammer am Regenfass.

Modellkompatibilität

  • Nur für klares Wasser geeignet.
  • Nicht für Salzwasser, ätzende oder explosive Flüssigkeiten geeignet.
  • Nicht für den industriellen Einsatz oder Dauerbetrieb geeignet.
