Bedienungsanleitung für VEVOR 12V Trinkwasserpumpe NMDP52-G50-70-12 / NMDP52-G55-70-12
Detaillierte Bedienungsanleitung für die VEVOR 12V Trinkwasserpumpe (Serie 52). Erfahren Sie alles über Installation, Verkabelung, Druckeinstellungen und Fehlerbehebung für die Modelle NMDP52-G50-70-12 und NMDP52-G55-70-12.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die VEVOR 12V Trinkwasserpumpe der 52er-Serie (Modelle NMDP52-G50-70-12 und NMDP52-G55-70-12). Die Pumpe ist für den Einsatz in Wohnmobilen, Yachten, Sprühgeräten und anderen Druckwassersystemen konzipiert. Sie verfügt über eine 5-Kammer-Membran, ist selbstansaugend und trockenlauffähig.
Installation
Benötigte Materialien:
- Diaphragmapumpe
- Verstärkte, flexible Schläuche (mind. 1/2" Innendurchmesser)
- Edelstahl-Schlauchschellen und Schrauben
- Elektrischer Trennschalter und 15A Sicherung
Montagehinweise:
- Die Pumpe kann in jeder Position montiert werden. Bei vertikaler Montage sollte der Pumpenkopf nach unten zeigen, um Leckagen in das Motorgehäuse bei Fehlfunktionen zu vermeiden.
- Befestigen Sie die Füße, ohne sie zu stark zu komprimieren, um Vibrationen und Geräusche zu minimieren.
- Verwenden Sie ein Sieb auf der Einlassseite.
- Vermeiden Sie Knicke in den Schläuchen.
Elektrischer Anschluss
- Die Pumpe muss an einen eigenen, dedizierten Stromkreis angeschlossen werden.
- Verbinden Sie das rote Kabel (positiv) mit dem Pluspol der Batterie und das schwarze Kabel (negativ) mit dem Minuspol.
- Installieren Sie einen leicht zugänglichen Schalter zur Stromsteuerung.
- Der Stromkreis muss mit einer 15A Sicherung geschützt werden.
Betrieb und Einstellungen
Die Pumpe ist mit einem Bypass-Ventil ausgestattet, das schnelles Ein- und Ausschalten reduziert. Hinweis: Bypass-Einstellungen sollten nur von qualifiziertem Fachpersonal mit geeignetem Messgerät vorgenommen werden. Eine falsche Einstellung kann die Pumpe beschädigen.
Wartung
- Führen Sie regelmäßige Wartungen durch, insbesondere vor und nach längeren Lagerungszeiten (Winterfest machen).

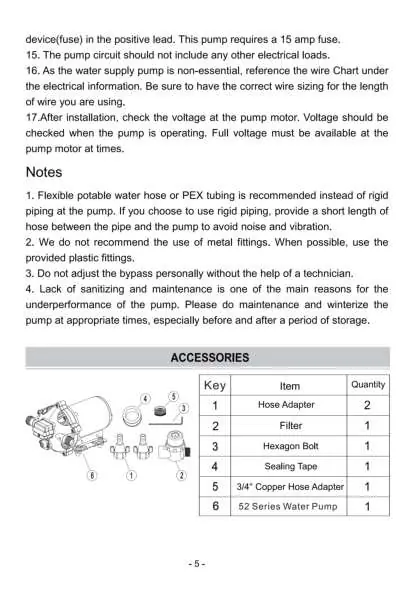

- Verwenden Sie nach Möglichkeit die mitgelieferten Kunststoffanschlüsse statt Metallfittings.
Fehlerbehebung
- Pulsierender Fluss: Prüfen Sie Leitungen auf Knicke, reinigen Sie Filter und prüfen Sie auf Luftlecks.
- Motor läuft, aber kein Wasserfluss: Prüfen Sie auf Verstopfungen, Luftlecks in der Ansaugleitung oder eine beschädigte Membran.
- Motor startet nicht: Prüfen Sie die Verkabelung, die Stromversorgung, die Sicherung oder den Druckschalter.
- Pumpe schaltet nicht ab: Prüfen Sie auf Lecks in der Druckleitung, defekte Druckschalter oder verstopfte Ventile.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Pulsierender Fluss (Pumpe schaltet ständig ein und aus)
Prüfen Sie die Leitungen auf Knicke, stellen Sie sicher, dass die Anschlüsse nicht zu klein sind, reinigen Sie Filter und prüfen Sie auf Luftlecks.
Motor läuft, aber kein Wasserfluss
Prüfen Sie auf Verstopfungen in der Ansaugleitung, Luftlecks, eine defekte Membran oder Ablagerungen in den Ventilen.
Motor startet nicht
Überprüfen Sie die Verkabelung, die Stromversorgung, die Sicherung, den Druckschalter und den Motor selbst.
Pumpe schaltet nach Schließen aller Hähne nicht ab
Suchen Sie nach Lecks in der Druckleitung, prüfen Sie den Druckschalter auf Defekte oder reinigen Sie verstopfte Ventile im Pumpenkopf.
Vor der Verwendung
- Verstärkte Schläuche mit 1/2" (13 mm) Innendurchmesser verwenden.
- 15A Sicherung im positiven Stromkreis installieren.
- Dedizierten Stromkreis für die Pumpe sicherstellen.
- Einlass-Sieb installieren.
- Schalter zur Stromsteuerung an zugänglicher Stelle anbringen.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt den Aufbau der Pumpe, einschließlich Druckschalter, Bypass-Ventil, Pumpenkopf, Membran und Motor.
- Das Einstellungsdiagramm zeigt die Position der Einstellschrauben für den Druckschalter und das Bypass-Ventil.
Modellkompatibilität
- Nur für 12V Gleichstromsysteme geeignet.
- Nicht für den Betrieb mit starren Rohren ohne flexible Schlauchzwischenstücke empfohlen, um Geräusche zu vermeiden.
