Ersatzteilkatalog für Toro 13-32H Aufsitzmäher
Detaillierter Ersatzteilkatalog für den Toro 13-32H Aufsitzmäher. Finden Sie Explosionszeichnungen und Teilenummern für alle Baugruppen, einschließlich Mähwerk, Antrieb, Lenkung und Motor.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Katalog
Dieser Ersatzteilkatalog dient der Identifizierung und Bestellung von Komponenten für den Toro 13-32H Aufsitzmäher (Modell 70186). Er enthält detaillierte Explosionszeichnungen und zugehörige Teilelisten für alle Hauptbaugruppen des Geräts sowie des Briggs & Stratton Motors.
Verwendung der Referenznummern
Die Zeichnungen verwenden Referenznummern, um Teile zu identifizieren:
- Einfache Referenznummern: Verweisen direkt auf die Teilenummer in der Liste.
- Baugruppen (a:b): Wenn eine Baugruppe (z. B. 6) bestellt wird, sind alle Unterteile (6:1, 6:2, 6:3) enthalten. Einzelteile können jedoch auch separat bestellt werden.
- Mengenangaben (nX y): Das Format 'n' (Menge) 'X' (Multiplikationssymbol) 'y' (Referenznummer) zeigt an, wie oft ein Teil in der Baugruppe verwendet wird (z. B. 2X 37 bedeutet zwei Teile mit der Referenznummer 37).
Baugruppenübersicht
Der Katalog deckt folgende Bereiche ab:

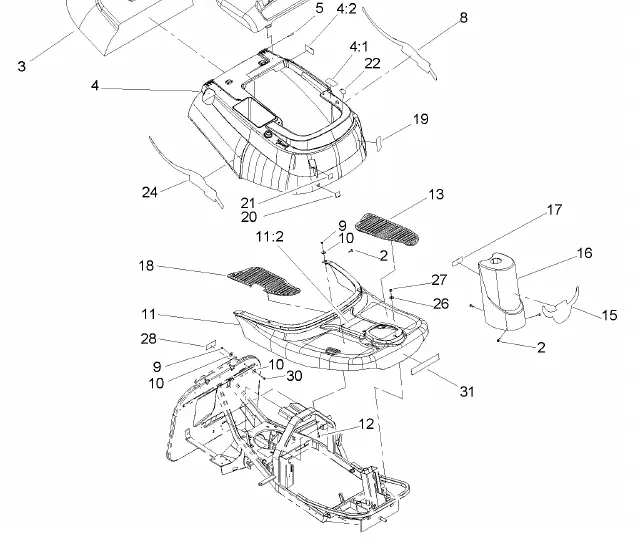

- Karosserie und Aufkleber: Abdeckungen, Sitz, Grasfangsack.

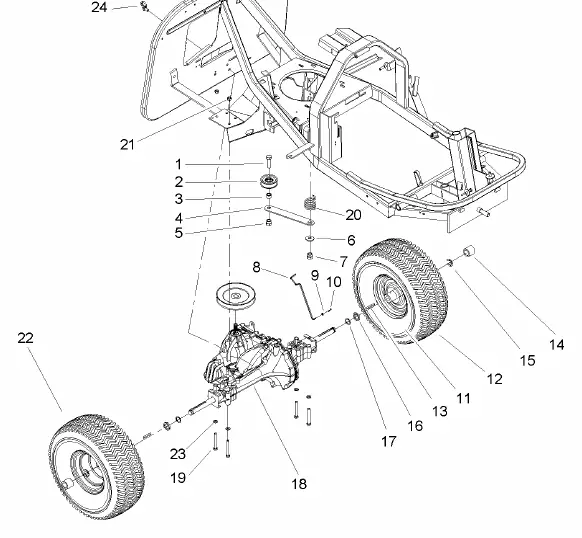

- Fahrwerk und Lenkung: Vorderachse, Lenkmechanik, Hinterrad und Getriebe.

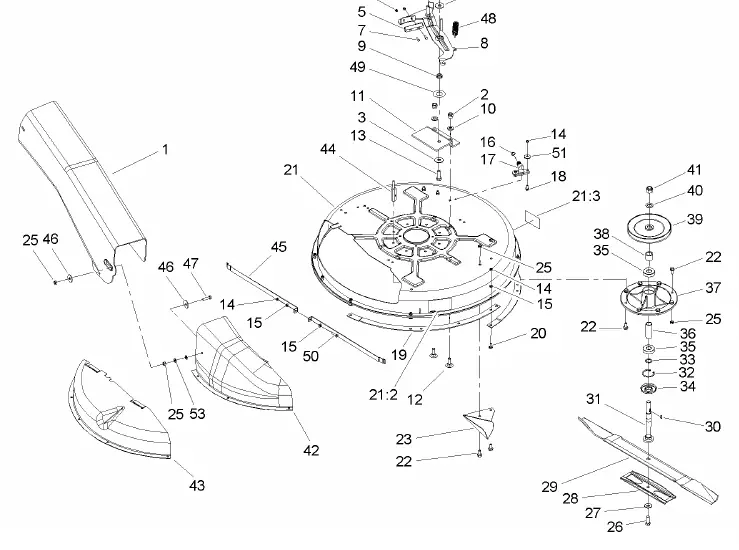

- Mähwerk: Deck, Spindel, Aufhängung.

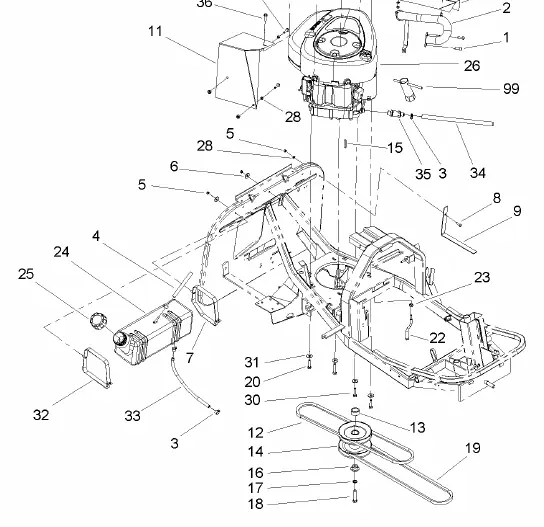

- Motor und Kraftstoffsystem: Motor, Kraftstofftank, Auspuff.
- Elektrische Anlage: Kabel, Schalter, Batterie.

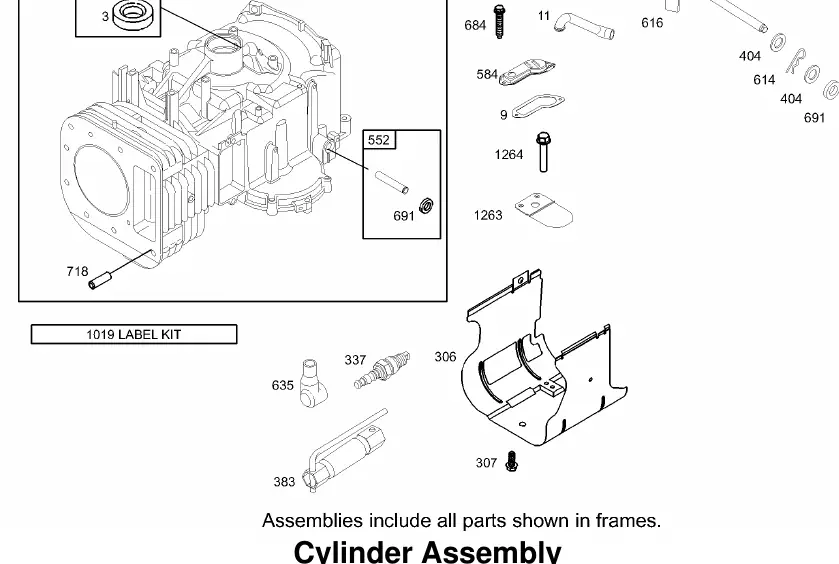

- Motor-Komponenten (Briggs & Stratton 31G777-0121-E1): Zylinder, Zylinderkopf, Kurbelwelle, Vergaser, Regler, Gebläsegehäuse, Starter, Ölfilter.
Bestellung von Ersatzteilen
Um Ersatzteile korrekt zu bestellen, halten Sie bitte folgende Informationen bereit:
- Die vollständige Teilenummer (Part No.).
- Die benötigte Menge (Qty.).
- Die genaue Beschreibung des Teils.
- Die Modellnummer des Mähers (70186).
Herstellerinformationen
The Toro Company
Praktische Hilfe
Typische Probleme
Teileidentifikation
Verwenden Sie die Explosionszeichnung der entsprechenden Baugruppe, um die Referenznummer zu finden, und suchen Sie diese in der zugehörigen Tabelle.
Bestellung von Baugruppen
Beachten Sie, dass bei Bestellung einer Baugruppe (Format a:b) alle enthaltenen Unterteile geliefert werden. Prüfen Sie, ob Sie nur ein Einzelteil oder die gesamte Baugruppe benötigen.
Vor der Verwendung
- Modellnummer 70186 prüfen
- Seriennummer des Mähers bereithalten
- Teilenummer aus der Zeichnung ablesen
- Menge des benötigten Teils bestimmen
- Abkürzungen in der Teileliste (z.B. HH für Hex Head) beachten
Abbildungen und Diagramme
- Die Zeichnungen zeigen Explosionsansichten der Baugruppen.
- Referenznummern verweisen auf die entsprechende Zeile in der Teileliste.
- Baugruppen sind durch Nummern im Format a:b gekennzeichnet.
Modellkompatibilität
- Dieser Katalog gilt für Modell 70186 (240000001 und höher).
- Motor-Komponenten beziehen sich spezifisch auf Briggs & Stratton 31G777-0121-E1.
