Bedienungsanleitung für den Rasenmäher Bosch UniversalRotak 450-580
Schnellstartanleitung und Bedienungshinweise für den Bosch UniversalRotak Rasenmäher. Erfahren Sie alles über Montage, Betrieb, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Rasenmäher-Modelle UniversalRotak 450, 460, 470, 490, 550 und 580. Das Gerät ist ausschließlich für das Mähen von Rasenflächen im privaten Bereich bestimmt. Lesen Sie vor der ersten Inbetriebnahme alle Sicherheitshinweise sorgfältig durch.
Montage und Inbetriebnahme
- Lieferumfang: Überprüfen Sie den Inhalt auf Vollständigkeit (siehe Seite 221).
- Griffbügel montieren: Befolgen Sie die Schritte auf Seite 222, um die Griffbügel sicher zu montieren.
- Grasfangkorb: Setzen Sie den Grasfangkorb wie auf Seite 223 beschrieben ein.
- Schnitthöhe einstellen: Die Schnitthöhe kann je nach Bedarf angepasst werden (siehe Seite 223).
- Stromanschluss: Verwenden Sie nur zugelassene Verlängerungskabel. Achten Sie darauf, dass die Steckverbindung nicht im Wasser liegt.
Bedienung
Schalten Sie das Gerät ein, indem Sie den Netzstecker anschließen und die Start-Taste betätigen. Achten Sie beim Mähen darauf, dass sich keine Personen oder Tiere in unmittelbarer Nähe befinden. Mähen Sie bei schlechtem Wetter, insbesondere bei aufziehendem Gewitter, nicht. Das Gerät verfügt über eine Funktion zum Laubsammeln; beachten Sie hierfür die Schnitthöheneinstellung von 70 mm.
Wartung und Reinigung
Tragen Sie bei Arbeiten im Bereich der scharfen Messer immer Gartenhandschuhe. Überprüfen Sie regelmäßig den Grasfangkorb auf Verschleiß. Stellen Sie vor der Lagerung sicher, dass das Gerät sauber und frei von Rückständen ist. Verwenden Sie zur Reinigung keine Hochdruckreiniger oder Gartenschläuche.
Fehlersuche
Sollte der Motor nicht anlaufen, prüfen Sie die Netzspannung und das Verlängerungskabel. Bei starker Vibration oder unregelmäßigem Schnittbild überprüfen Sie die Messerschrauben auf festen Sitz und die Messer auf Beschädigungen.
Technische Daten
Die Nennaufnahmeleistung liegt je nach Modell zwischen 1300 W und 1400 W. Die Schnitthöhe ist variabel zwischen 20 mm und 70 mm einstellbar. Das Volumen des Grasfangkorbs beträgt 40 Liter.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Motor läuft nicht an
Prüfen Sie die Stromversorgung, die Steckdose und das Verlängerungskabel. Stellen Sie sicher, dass das Gras nicht zu lang ist (max. 30 cm bei höchster Schnitthöhe) und lassen Sie den Motor abkühlen, falls der Motorschutz ausgelöst hat.
Gerät läuft mit Unterbrechungen
Überprüfen Sie das Verlängerungskabel auf Beschädigungen oder wenden Sie sich an den Bosch-Kundendienst.
Unregelmäßiges Schnittbild oder schwerer Motorlauf
Erhöhen Sie die Schnitthöhe, wechseln Sie stumpfe Messer oder entfernen Sie Verstopfungen an der Unterseite des Geräts.
Messer dreht sich nach dem Einschalten nicht
Schalten Sie das Gerät aus, entfernen Sie Verstopfungen und ziehen Sie die Messermutter/-schraube mit 17 Nm fest.
Starke Vibrationen oder Geräusche
Ziehen Sie die Messermutter/-schraube mit 17 Nm fest oder ersetzen Sie ein beschädigtes Messer.
Vor der Verwendung
- Prüfen Sie Messer, Messerschrauben und Schneidbaugruppe auf Verschleiß oder Beschädigung.
- Inspizieren Sie die Arbeitsfläche und entfernen Sie Steine, Stöcke, Drähte und andere Fremdkörper.
- Stellen Sie sicher, dass der Grasfangkorb korrekt montiert ist.
- Überprüfen Sie das Verlängerungskabel auf Beschädigungen.
- Tragen Sie festes Schuhwerk und eine lange Hose.
Technische Daten in der Praxis
- Nennaufnahmeleistung
- Die Leistungsaufnahme des Motors in Watt (1300W - 1400W).
- Volumen, Grasfangkorb
- Das Fassungsvermögen des Auffangbehälters in Litern (40 l).
Abbildungen und Diagramme

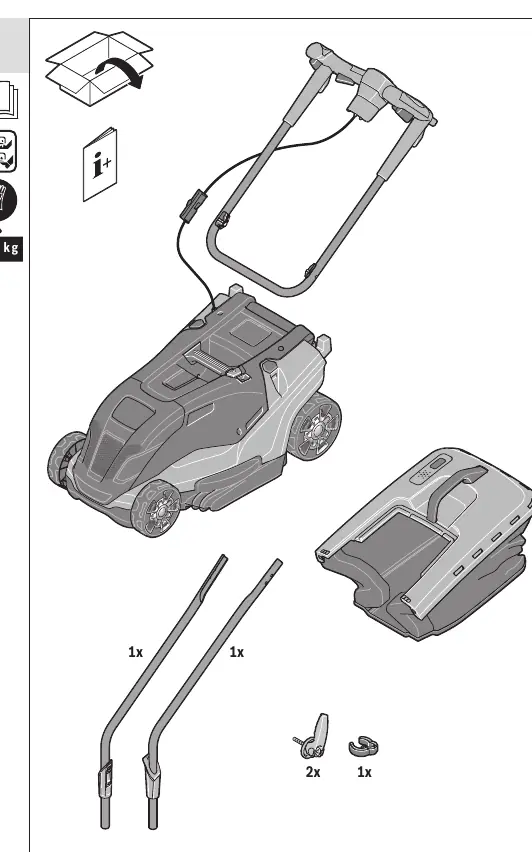

- Seite 221: Lieferumfang und Übersicht der Komponenten.

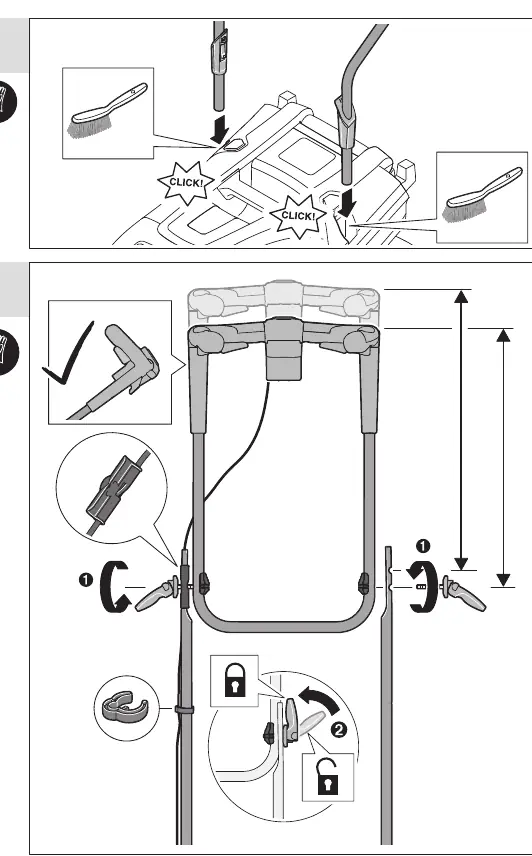

- Seite 222: Montage der Griffbügel.

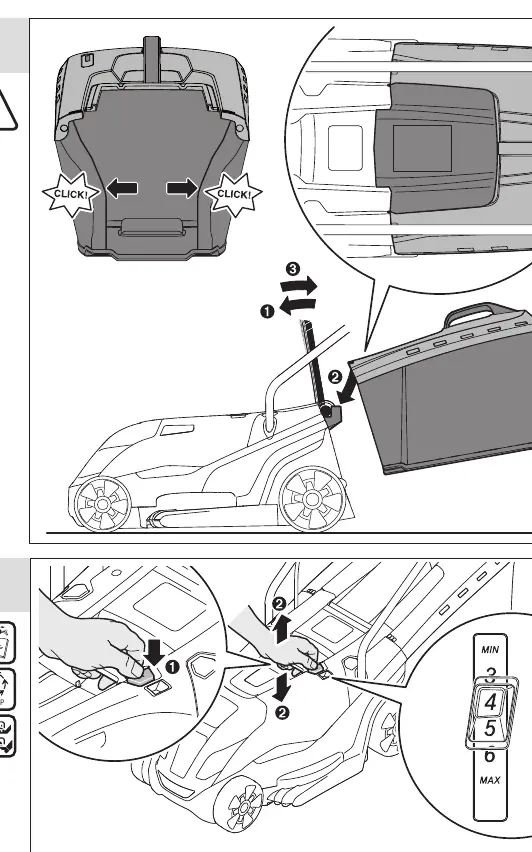

- Seite 223: Einsetzen und Abnehmen des Grasfangkorbs.

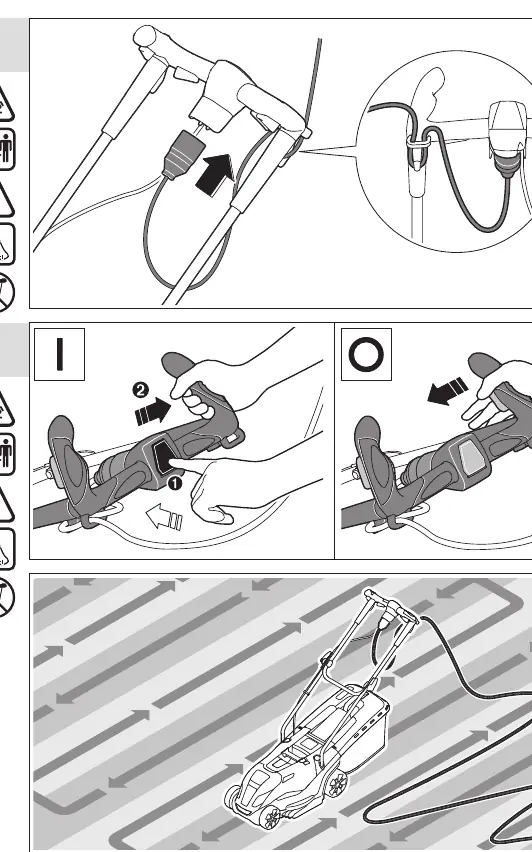

- Seite 224: Anschluss des Verlängerungskabels und Startvorgang.

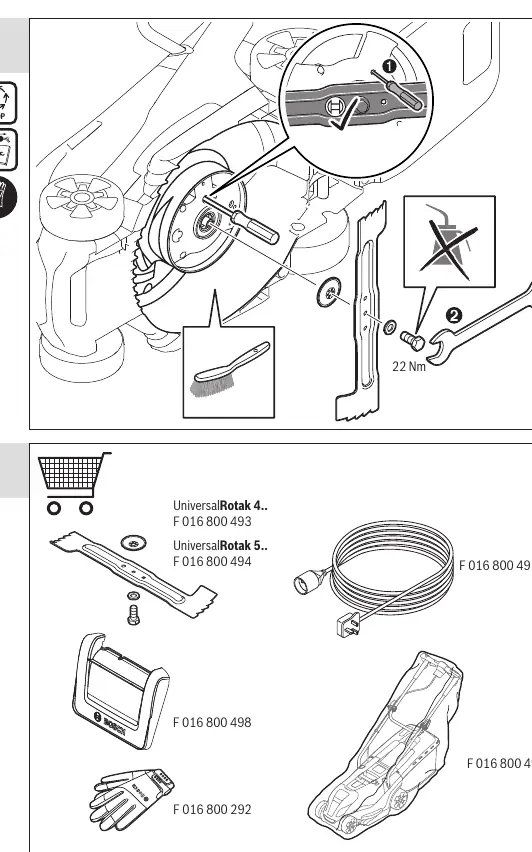

- Seite 226: Wartung und Wechsel der Messer.
Modellkompatibilität
- Verwenden Sie nur zugelassene Verlängerungskabel.
- Erforderlicher Leiterquerschnitt: 1,25 mm² oder 1,5 mm².
- Maximale Länge: 30 m für Verlängerungskabel oder 60 m für Kabeltrommeln mit FI-Schutzschalter.
