Ersatzteilkatalog für Sargent 10X Line Zylinderschloss mit Hebelgriff
Detaillierter Ersatzteilkatalog für das Sargent 10X Line Zylinderschloss. Finden Sie Explosionszeichnungen, Teilenummern für Gehäuse, Riegel, Schließbleche, Zylinder und Hebel sowie Anleitungen zur Bestellung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als offizieller Ersatzteilkatalog für das Sargent 10X Line Zylinderschloss. Es enthält keine Installationsanweisungen, sondern bietet detaillierte Explosionszeichnungen und Teilenummern, die für die Identifizierung und Bestellung von Ersatzteilen erforderlich sind. Achten Sie bei der Auswahl von Teilen besonders auf die Türstärke, die Schlossfunktion und die benötigte Oberfläche.
Explosionszeichnung und Komponenten
Die Explosionszeichnung auf Seite 3 bietet einen Überblick über den Aufbau des Schlosses. Die wichtigsten Komponenten sind:
- Schlossgehäuse mit Montageplatte
- Federgehäuse (innen und außen)
- Rosetten
- Zylinder und Zylinder-Distanzstücke
- Hebelgriffe
- Riegel und Schließbleche
Schlossgehäuse und Montageplatten
Die Auswahl des korrekten Schlossgehäuses hängt von der Türstärke (1-3/8" bis 2" oder 2-1/4") und der gewünschten Funktion ab (z. B. Storeroom, Classroom, Passage). Es wird zwischen mechanischen und elektrifizierten Schlossgehäusen unterschieden.
Riegel (Latches)
Die Riegel sind in verschiedenen Ausführungen erhältlich:
- Plain/Unguarded (für bestimmte Funktionen)
- Deadlocking/Guarded (Standard für die meisten mechanischen Funktionen)
- Elektrifizierte Riegel
Achten Sie bei der Bestellung auf das "Backset" (Abstand von der Türkante zur Mitte des Zylinders) und die "Throw"-Länge (Riegelweg).
Zylinder und Mitnehmer
Die Auswahl des Zylinders und des passenden Mitnehmers (Tailpiece) ist entscheidend für die Funktion. Das Dokument listet Optionen für:
- Fixed Core Zylinder
- Large Format Interchangeable Core (LFIC)
- Small Format Interchangeable Core (SFIC)
- Kompatibilität mit Fremdherstellern wie Schlage oder Yale

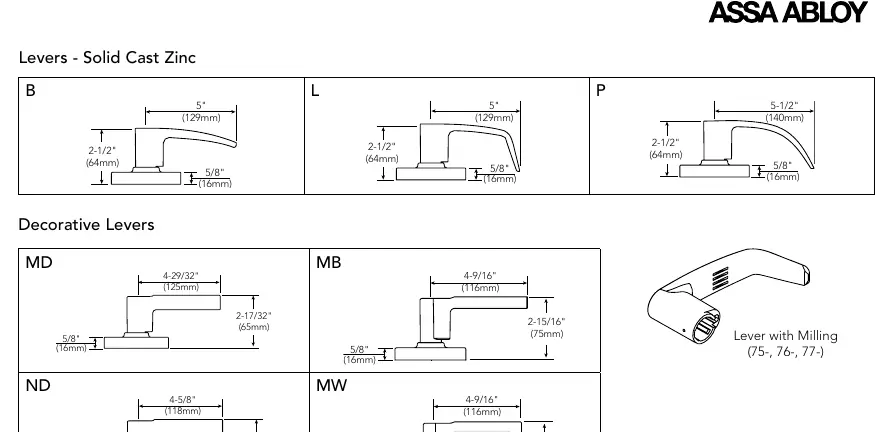

Hebelgriffe
Es sind verschiedene Hebeldesigns (B, L, P, MB, MD, MW, ND) verfügbar. Die Auswahl erfolgt basierend auf der Anwendung (z. B. Passage, Push/Turn, Thumbturn) und der Kompatibilität mit dem gewählten Zylindertyp.
Bestellinformationen
Um Teile korrekt zu bestellen, geben Sie bitte die Menge, die Teilenummer, die Oberfläche (Finish) und ggf. die Handrichtung an. Eine vollständige Liste der verfügbaren Oberflächen (z. B. 03 Polished Brass, 26D Satin Chrome) finden Sie auf Seite 13.
Praktische Hilfe
Typische Probleme
Falsche Zylinderfunktion oder Mitnehmer
Stellen Sie sicher, dass der Zylindertyp (Fixed, LFIC, SFIC) und die Türstärke mit dem gewählten Mitnehmer-Pack übereinstimmen.
Schloss passt nicht zur Türstärke
Prüfen Sie die Türstärke (1-3/8" bis 2-1/4") und wählen Sie das entsprechende Schlossgehäuse und die Montageplatte.
Unklare Funktion des Schlosses

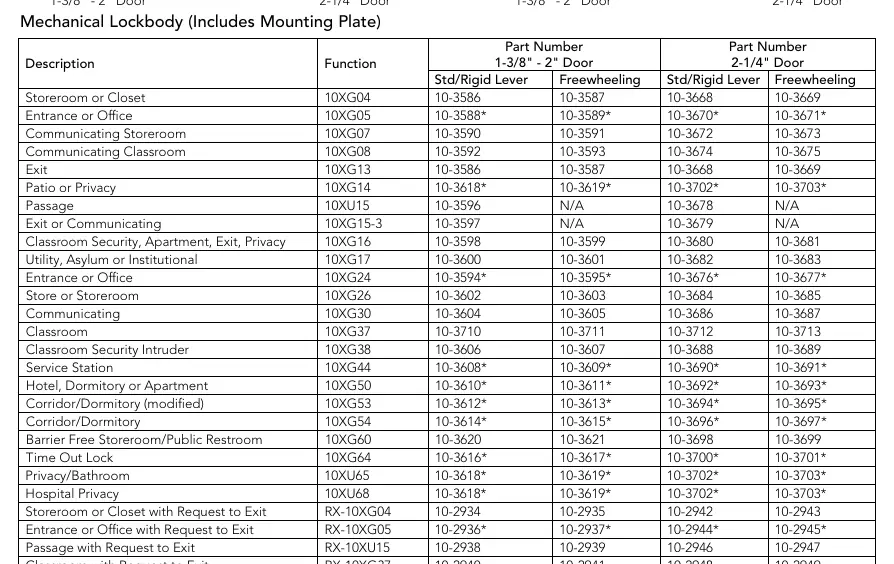

Identifizieren Sie die Funktion anhand der Tabelle auf Seite 4 (z. B. 10XG04 für Storeroom), um das korrekte Gehäuse zu bestellen.
Vor der Verwendung
- Identifizieren Sie die genaue Funktion Ihres Schlosses (z. B. 10XG05).
- Messen Sie die Türstärke (1-3/8" bis 2-1/4").
- Bestimmen Sie den benötigten Zylindertyp (Fixed, LFIC, SFIC).
- Wählen Sie das gewünschte Hebeldesign (B, L, P, etc.).
- Wählen Sie die passende Oberfläche (Finish) gemäß der Liste auf Seite 13.
Technische Daten in der Praxis
- Door Thickness
- Die Dicke der Tür, entscheidend für die Wahl der Montageplatte und des Mitnehmers.
Abbildungen und Diagramme

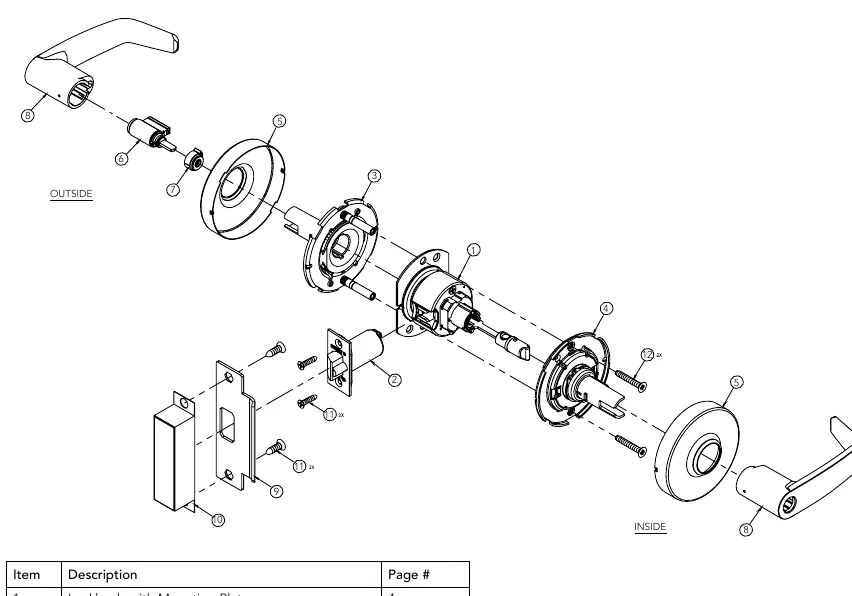

- Die Explosionszeichnung auf Seite 3 zeigt die Anordnung der Komponenten: Schlossgehäuse, Federgehäuse, Rosetten, Zylinder und Hebel.
Modellkompatibilität
- Schlossgehäuse sind für bestimmte Türstärken (1-3/8" - 2" oder 2-1/4") ausgelegt.
- Zylinder-Mitnehmer (Tailpieces) variieren je nach Zylindertyp (Fixed Core, SFIC, LFIC) und Türstärke.
