Installationsanleitung für das elektrifizierte Einsteckschloss Sargent 10X Line
Detaillierte Installationsanleitung für das elektrifizierte Einsteckschloss Sargent 10X Line. Erfahren Sie alles über die Konfiguration von Fail-Safe/Fail-Secure-Modi, Verkabelung, elektrische Spezifikationen und Schaltpläne.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Konfiguration des elektrifizierten Einsteckschlosses Sargent 10X Line. Beachten Sie, dass das System polaritätsempfindlich ist. Türen von ASSA ABLOY-Unternehmen sind oft mit ElectroLynx-Anschlüssen vorverdrahtet. Bei Türen ohne diese Anschlüsse ist eine Festverdrahtung erforderlich, wobei lokale Vorschriften (z. B. ANSI/NFPA70, CSA 22.1) einzuhalten sind.
Elektrische Spezifikationen
- Betriebsspannung: 10,2 VDC bis 26,4 VDC.
- Stromaufnahme: 10 mA kontinuierlich, 500 mA Spitze.
- Spannungsgrenze: Die Spannung darf 30 VDC nicht überschreiten, um Schäden am Schloss zu vermeiden.
Türvorbereitung
Für die Türvorbereitung sind die Vorlagen 4756 (bzw. 4753 bei BHW-Beschlägen) zu verwenden. Nutzen Sie die mit dem Schloss gelieferte Türschablone zur Überprüfung der Maße.
Konfiguration (Fail Safe / Fail Secure)
Das Schloss kann für Fail-Safe- oder Fail-Secure-Anwendungen konfiguriert werden. Der DIP-Schalter befindet sich am Schlossgehäuse und ist nur vor der Installation zugänglich. Nach dem Ändern der Schalterposition ist ein Neustart der Stromversorgung (Power Cycle) erforderlich.
Installation und Verkabelung
Die Installation erfolgt gemäß den beiliegenden Anweisungen (A8286 oder A8334 bei BHW-Beschlägen). Der Anschluss erfolgt über einen 8-Pin-Stecker. Stellen Sie sicher, dass die korrekte Spannung und Polarität verwendet werden.
Schaltpläne
Die Anleitung enthält spezifische Schaltpläne für die Stromversorgung (12VDC oder 24VDC) sowie für den Request-to-Exit-Schalter (RX-Schalter), der den Innenhebel überwacht.
Praktische Hilfe
Typische Probleme
Schloss funktioniert nicht nach dem Einbau
Überprüfen Sie die Polarität der Verkabelung. Das Schloss ist polaritätsempfindlich.
Falscher Betriebsmodus (Fail Safe/Secure)
Der DIP-Schalter kann nur vor der Installation eingestellt werden. Stellen Sie sicher, dass nach dem Umschalten ein Power Cycle (Strom aus/an) durchgeführt wurde.
Spannungsschäden
Stellen Sie sicher, dass die Eingangsspannung 30VDC nicht überschreitet.
Vor der Verwendung
- Prüfen Sie, ob die Tür mit ElectroLynx-Anschlüssen ausgestattet ist.
- Stellen Sie sicher, dass die Stromversorgung den UL294/ULC-60839 Class 2 Standards entspricht.
- Konfigurieren Sie den DIP-Schalter für Fail Safe oder Fail Secure vor dem Einbau.
- Überprüfen Sie die Kabelquerschnitte gemäß der Wire Gauge Chart in der Anleitung.
- Stellen Sie sicher, dass die Polarität der Anschlüsse korrekt ist.
Technische Daten in der Praxis
- Betriebsspannung
- 10,2 VDC bis 26,4 VDC.
- Stromaufnahme
- 10 mA kontinuierlich, 500 mA Spitze.
Abbildungen und Diagramme

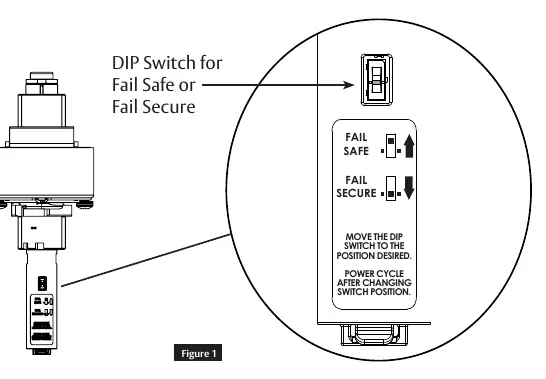

- Abbildung 1: DIP-Schalter-Position für Fail Safe/Fail Secure.

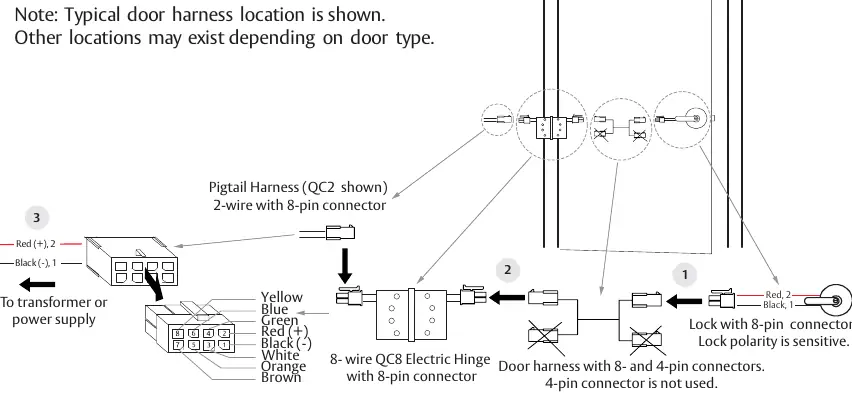

- Abbildung 2: Verkabelungsschema mit 8-Pin-Anschluss.

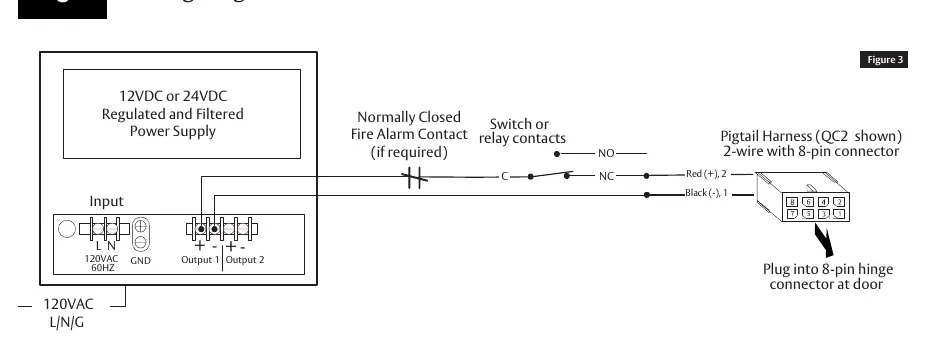

- Abbildung 3: Schaltplan für die Stromversorgung.
- Abbildung 4: Schaltplan für den Request-to-Exit-Schalter.
Modellkompatibilität
- Nur für den Innenbereich geeignet (Environmental class: indoor only).
- Nicht im Fail-Secure-Modus installieren, wenn dies nicht durch die örtlichen Behörden für Panikbeschläge erlaubt ist.
