Installationsanleitung für Sargent 10X Line Zylinderschloss
Detaillierte Installationsanleitung für das Sargent 10X Line Zylinderschloss. Erfahren Sie, wie Sie das Schloss für verschiedene Türstärken anpassen, Komponenten montieren und das Timing einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Konfiguration des Sargent 10X Line Zylinderschlosses. Die korrekte Türvorbereitung ist entscheidend für die Sicherheit und Funktionalität. Das Schloss ist werkseitig für 1-3/4 Zoll (44 mm) dicke Türen voreingestellt. Bei abweichenden Türstärken ist eine Anpassung der Montageplatte erforderlich. Testen Sie alle Funktionen, bevor Sie die Tür schließen.
Werkzeuge und Komponenten
Für die Installation benötigen Sie:
- Kreuzschlitzschraubendreher (#2)
- Hebel-Entriegelungswerkzeug (im Lieferumfang enthalten)
- Bohrer: 5/16 Zoll, 1/8 Zoll, 5/32 Zoll
Türvorbereitung
Verwenden Sie die Vorlage A8290, um die Tür zu markieren. Bohren Sie die Löcher gemäß der Vorlage. Stellen Sie sicher, dass das Backset mit der Falle übereinstimmt. Installieren Sie das Schließblech (Strike) und den Schließkasten (Strike Box) gemäß Abbildung 3.
Anpassung an die Türstärke
Das Schloss ist für 1-3/4 Zoll (44 mm) Türen voreingestellt. Um die Türstärke anzupassen:
- Entfernen Sie die Trim-Baugruppe vom Schlossgehäuse.
- Drehen Sie die Montageplatte, um sie an die Türstärke anzupassen.
- Bei 2 Zoll dicken Türen sollte die Innenseite der Montageplatte bündig mit der Lagerfläche sein.
- Überprüfen Sie die Position anhand der Markierungen am Durchbolzen oder durch Messen von der Innenseite der Montageplatte bis zur Mitte des Einziehers (Retractor).
Installation des Schlosses
Setzen Sie das Schlossgehäuse von außen in die Tür ein. Achten Sie darauf, dass das Gehäuse in die Fallenaufnahme greift und der Einzieher in den Bolzenschaft eingreift. Wenden Sie keine Gewalt an. Wenn das Schloss nicht leicht einrastet, überprüfen Sie die Türvorbereitung.
Zylinderinstallation
Vor der Installation der Zylinder muss der Nocken mit einem Schlitzschraubendreher so gedreht werden, dass die Treiberpunkte auf der 6- und 12-Uhr-Position stehen. Der Zylinderabstandshalter sollte auf den Zylinder aufgeschnappt werden, bevor dieser in die äußere Trim-Baugruppe eingesetzt wird.
Einstellung des Schließ-Timings
Ein Timing ist erforderlich, wenn die Zylinder nicht ab Werk installiert wurden. Entfernen Sie den Zylinderhebel, um den internen Nocken zu sehen. Drehen Sie den Nocken mit einem Schlitzschraubendreher vollständig im Uhrzeigersinn (oder gegen den Uhrzeigersinn, je nach Funktion), bis die Antriebspunkte auf der 6- und 12-Uhr-Position stehen. Testen Sie den Schlüssel vor dem Schließen der Tür.
Fehlerbehebung
Wenn das Schloss nicht richtig funktioniert, überprüfen Sie die Türvorbereitung auf Fehler. Bei Problemen mit der Schlüsselbetätigung oder dem Timing wiederholen Sie die Schritte zur Einstellung des internen Nockens. Stellen Sie sicher, dass alle Schrauben fest angezogen sind.
Praktische Hilfe
Typische Probleme
Schloss lässt sich nicht leicht in die Tür einsetzen
Wenden Sie keine Gewalt an. Überprüfen Sie die Türvorbereitung auf Fehler oder Hindernisse.
Schlüssel funktioniert nicht korrekt oder Timing stimmt nicht
Überprüfen Sie die Position des internen Nockens (6- und 12-Uhr-Position) und führen Sie das Timing-Verfahren erneut durch.
Schloss passt nicht zur Türstärke
Passen Sie die Montageplatte an, indem Sie diese drehen, bis die Markierungen mit der tatsächlichen Türstärke übereinstimmen.
Vor der Verwendung
- Verwenden Sie die Vorlage A8290 zum Markieren der Tür.
- Überprüfen Sie das Backset vor dem Bohren.
- Stellen Sie sicher, dass die abgeschrägte Seite der Falle zur Schließblechseite zeigt.
- Testen Sie die Funktion des Schlosses mit dem Schlüssel, bevor Sie die Tür schließen.
- Stellen Sie sicher, dass der Zylinderabstandshalter korrekt aufgeschnappt ist.
Technische Daten in der Praxis
- 1-3/4 Zoll (44 mm)
- Standard-Türstärke, für die das Schloss werkseitig voreingestellt ist.
Abbildungen und Diagramme

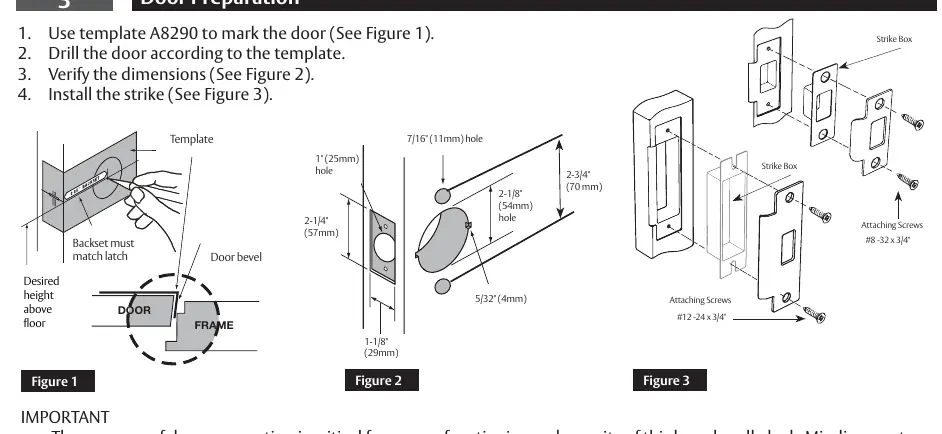

- Abbildung 2: Detaillierte Bohrungsmaße für die Türvorbereitung.
- Abbildung 5a/5b: Einstellung der Montageplatte für verschiedene Türstärken.

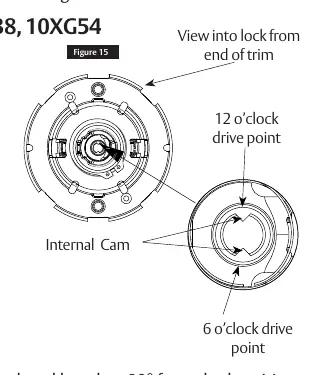

- Abbildung 15: Ansicht des internen Nockens zur Einstellung des Timings.
Modellkompatibilität
- Geeignet für Türstärken von 1-3/4 Zoll bis 2-1/4 Zoll.
- Kompatibel mit verschiedenen Zylindertypen (Standard, SFIC, LFIC, Schlage/Yale-Optionen).
