Bedienungsanleitung für Sanela SLW 04PA WC-Spüleinheit
Erfahren Sie, wie Sie die Sanela SLW 04PA WC-Spüleinheit installieren, konfigurieren und warten. Diese Anleitung enthält detaillierte Montageschritte, elektrische Anschlusspläne und Informationen zur Einstellung der Spülwassermenge.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Sanela SLW 04PA ist eine vandalensichere WC-Spüleinheit mit Piezo-Steuerung und Fernbedienungsoption. Für den ordnungsgemäßen Betrieb ist es zwingend erforderlich, dass das Gerät dauerhaft unter einer konstanten Spannung von 24V DC steht. Schließen Sie die Stromversorgung niemals hinter einem Lichtschalter an, da dies die Funktion beeinträchtigt.
Produktbeschreibung und Funktionen

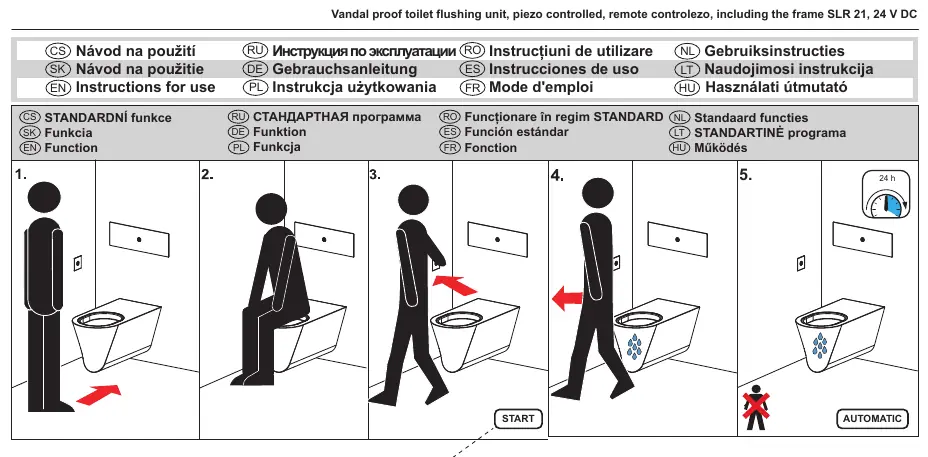

Das System umfasst eine Piezo-Taste für die manuelle Spülung sowie eine Option für eine Fernbedienung. Die Spüleinheit ist für den Einbau mit dem Rahmen SLR 21 konzipiert. Das System unterstützt hygienische Spülintervalle, die konfiguriert werden können.
Technische Daten
- Betriebsspannung: 24V DC
- Wasserdruck: 0,1 - 0,6 MPa
- Sieb-Maschenweite: ≤ 90 µm
- Einstellbare Spülzeit: 0,5 - 15,5 Sekunden
Installation
Die Installation muss gemäß den beiliegenden Sicherheitsanweisungen erfolgen. Der Prozess umfasst folgende Schritte:
- Vorbereitung der Wandöffnung und Montage des Rahmens SLR 21.
- Elektrischer Anschluss der 24V DC Stromversorgung gemäß dem Schaltplan auf Seite 3.
- Installation der Piezo-Taste und der Fernbedienungseinheit.
- Anschluss der Wasserzuleitung (G 1/2").
- Dichtheitsprüfung und Montage der Abdeckplatte.
Konfiguration und Einstellungen
Die Konfiguration der Spülparameter, wie z.B. die Spülwassermenge und hygienische Spülintervalle, erfolgt über die SLD 04 Fernbedienung. Die Werkseinstellung für die Spülzeit beträgt 5 Sekunden.
Wartung und Reinigung
Regelmäßige Wartung ist für die Langlebigkeit des Systems erforderlich. Reinigen Sie das Sieb regelmäßig, um Verstopfungen zu vermeiden. Bei Funktionsstörungen oder für technischen Support kontaktieren Sie bitte die Installationsfirma oder besuchen Sie die Website www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät spült nicht
Überprüfen Sie, ob das Gerät dauerhaft mit 24V DC versorgt wird. Stellen Sie sicher, dass die Stromversorgung nicht über einen Lichtschalter unterbrochen wird.
Falsche Spülwassermenge
Verwenden Sie die SLD 04 Fernbedienung, um die Spülwassermenge gemäß der Tabelle in der Anleitung neu zu kalibrieren.
Vor der Verwendung
- Stellen Sie sicher, dass eine konstante 24V DC Stromversorgung vorhanden ist.
- Prüfen Sie, ob der Wasserdruck im Bereich von 0,1 bis 0,6 MPa liegt.
- Kontrollieren Sie, ob das Sieb sauber ist (Maschenweite ≤ 90 µm).
- Stellen Sie sicher, dass alle elektrischen Verbindungen gemäß Schaltplan korrekt ausgeführt wurden.
Abbildungen und Diagramme
- Seite 3 zeigt den elektrischen Anschlussplan für die 24V DC Versorgung.
- Seite 4-10 illustrieren die schrittweise Montage des Rahmens und der Spüleinheit.
- Seite 12 zeigt die Einstellung der Spülwassermenge mittels SLD 04 Fernbedienung.
Modellkompatibilität
- Kompatibel mit SLD 04 Fernbedienung für Konfigurationen.
- Geeignet für keramische und Edelstahl-WCs (beachten Sie die spezifischen Montageschritte für den jeweiligen Typ).
