Bedienungsanleitung für Sanela SLP 03KB Automatische Urinalspülung

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für die automatische Urinalspülung Sanela SLP 03KB. Vor der Installation ist es zwingend erforderlich, die beigefügten Sicherheitshinweise zu lesen. Das System erfordert einen Wasserdruck zwischen 0,1 und 0,6 MPa und ein Sieb mit einer Maschenweite von maximal 90 µm.

Produktbeschreibung

Die Sanela SLP 03KB ist eine automatische Urinalspülung, die für den hygienischen Betrieb in öffentlichen und privaten Sanitäranlagen konzipiert ist. Sie verfügt über ein Infrarot-Sensorsystem zur berührungslosen Auslösung und bietet verschiedene Eco-Modi zur Wasserersparnis.

Installation

Die Installation sollte gemäß den beigefügten technischen Zeichnungen erfolgen:

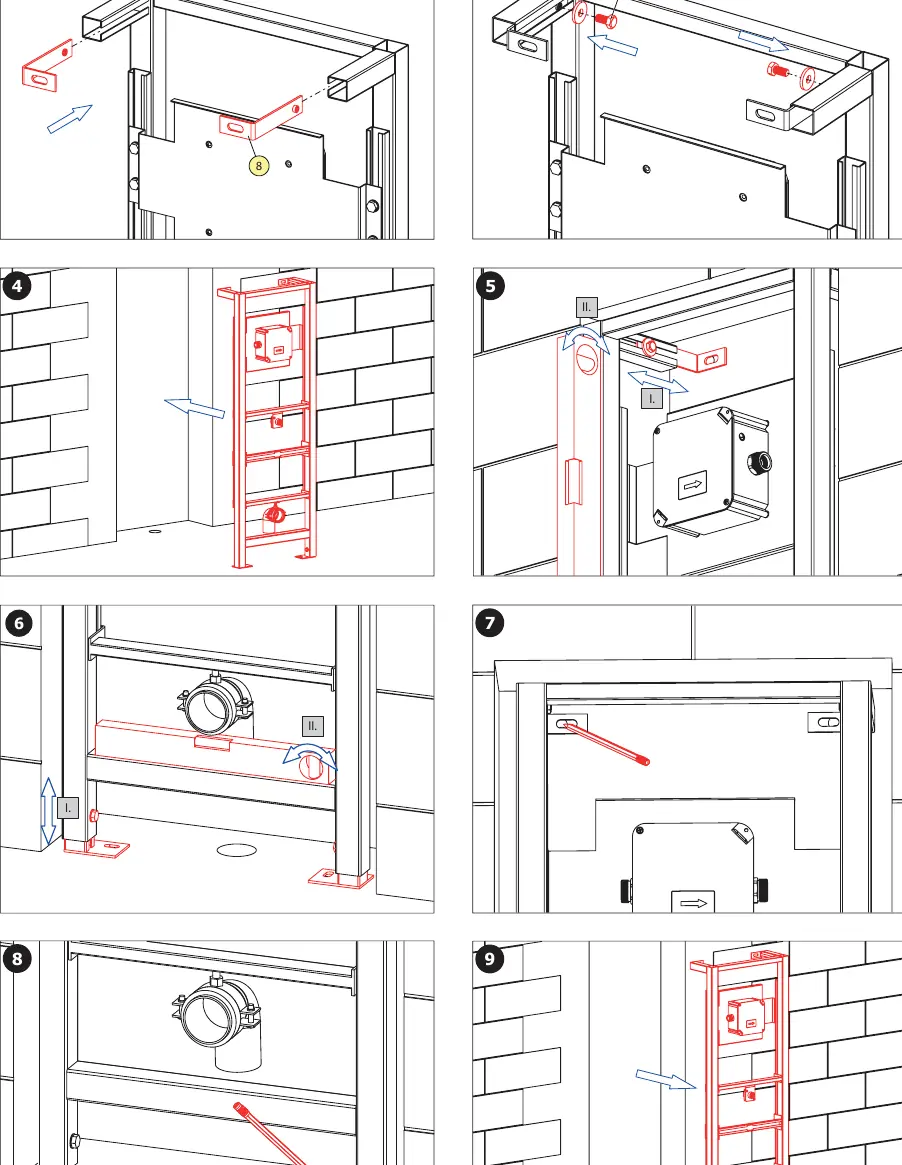

• Montieren Sie den Einbaurahmen gemäß den Abmessungen (siehe Seite 5).

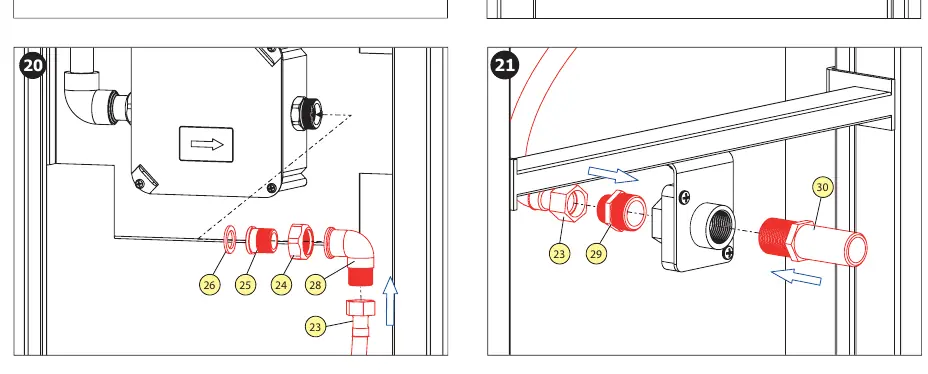

• Führen Sie die Wasseranschlüsse (G 3/4") und die Abwasserrohrverbindungen (50 mm) durch.
• Stellen Sie sicher, dass alle Dichtungen korrekt sitzen.

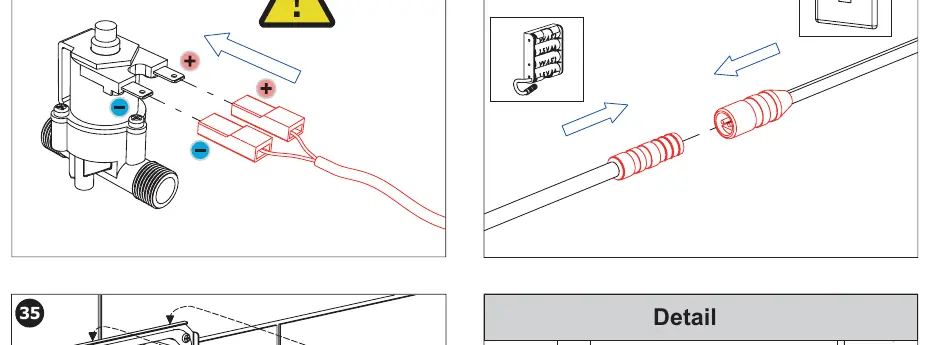

• Die elektrische Verbindung erfolgt über das Batteriefach. Achten Sie auf die korrekte Polarität der 1,5V AA-Batterien.
• Nach der Montage muss das System kalibriert werden (Adjustment Mode).

Betrieb und Eco-Modi

Das Gerät bietet zwei spezielle Eco-Modi zur Optimierung des Wasserverbrauchs:

• Eco-Modus 1 (Break-Modus): Geeignet für Orte mit unregelmäßiger Nutzung (z. B. Schulen). Das System spült nur nach Ablauf einer eingestellten Zeit, wenn eine Nutzung erkannt wurde, um unnötige Spülungen bei kurzen Intervallen zu vermeiden.
• Eco-Modus 2 (Office-Modus): Geeignet für Orte mit häufiger Nutzung. Hier wechseln sich kleine Spülungen (zur Reinigung des Urinals) und große Spülungen (zur Reinigung des Siphons) ab, um Wasser zu sparen und Gerüche zu vermeiden.

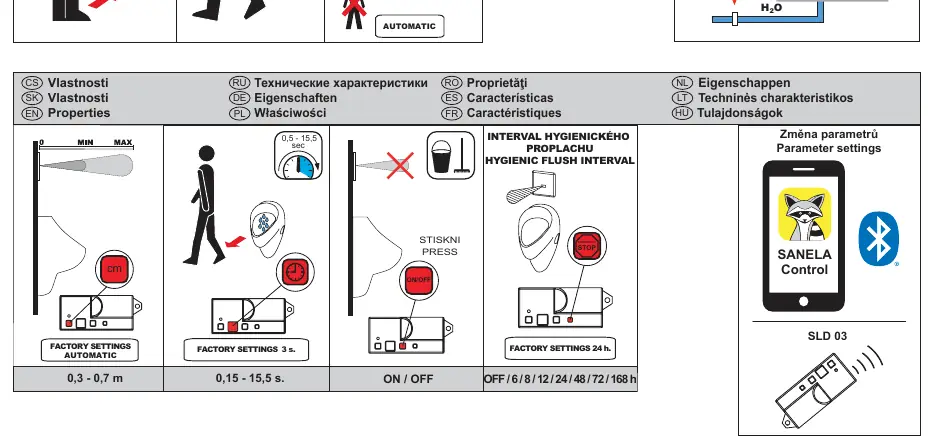

Parameter wie Spülzeit, Sensorreichweite und Eco-Einstellungen können über die Sanela Control App oder das optionale Fernbedienungsgerät SLD 03 angepasst werden.

Wartung und Batteriewechsel

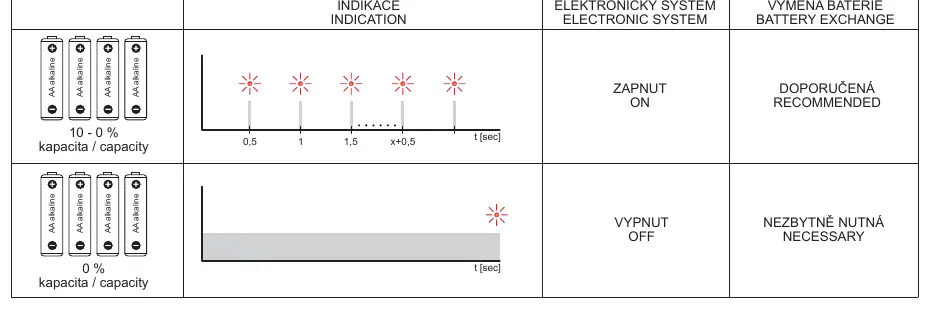

Der Batteriestatus wird durch die LED-Anzeige am Sensor signalisiert:

• LED blinkt: Batteriekapazität ist ausreichend.
• LED leuchtet dauerhaft oder blinkt schnell: Batteriewechsel ist erforderlich.

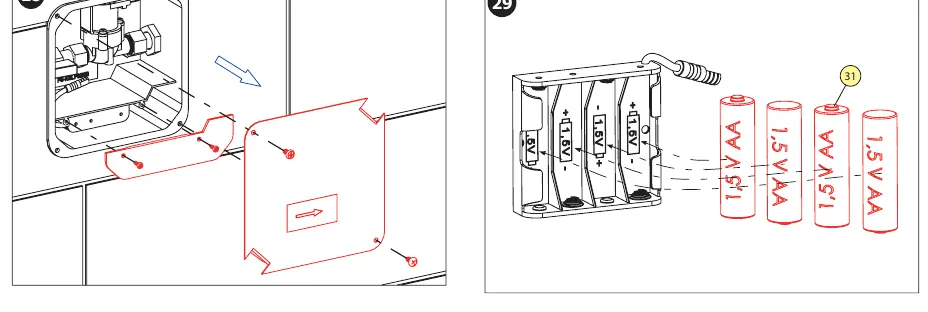

Zum Batteriewechsel muss die Abdeckung entfernt und das Batteriefach entnommen werden. Verwenden Sie ausschließlich hochwertige 1,5V AA-Alkalibatterien.

Fehlerbehebung

Bei Funktionsstörungen prüfen Sie bitte:

• Den Batteriestatus und die korrekte Installation der Batterien.
• Ob der Sensor durch Schmutz oder Fremdkörper blockiert ist.
• Ob der Wasserdruck innerhalb des zulässigen Bereichs (0,1 - 0,6 MPa) liegt.
• Ob das Sieb im Wasseranschluss sauber ist.
