Bedienungsanleitung für Sanela SLUN 07E Edelstahl-Doppelwaschbecken mit Sensor
Erfahren Sie, wie Sie das Sanela SLUN 07E Edelstahl-Doppelwaschbecken mit integrierter Elektronik installieren, bedienen und warten. Inklusive technischer Daten, Sensor-Einstellungen und Wartungshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sanela SLUN 07E ist ein wandhängendes Edelstahl-Doppelwaschbecken mit integrierter Elektronik. Für den ordnungsgemäßen Betrieb ist eine konstante 24V DC Stromversorgung erforderlich. Das Gerät darf nicht hinter einen Lichtschalter angeschlossen werden, da es für eine dauerhafte Stromversorgung ausgelegt ist. Die Sensorik ermöglicht eine berührungslose Bedienung.
Produktbeschreibung
Das Waschbecken besteht aus Edelstahl und verfügt über integrierte Sensoren zur automatischen Wassersteuerung. Es ist für den professionellen Einsatz konzipiert und bietet Funktionen wie eine automatische Abschaltung nach 5 Minuten sowie einstellbare Hygienespülintervalle.
Installation
Die Installation muss gemäß den beiliegenden technischen Zeichnungen erfolgen:
- Wandmontage: Das Waschbecken wird an der Wand befestigt. Achten Sie auf die korrekte Höhe (Oberkante 850 mm über dem Boden).
- Wasseranschluss: Anschluss für Warm- und Kaltwasser (G 1/2").
- Elektrischer Anschluss: Anschluss an eine 24V DC Stromquelle. Stellen Sie sicher, dass die Stromversorgung nicht unterbrochen wird.
- Abfluss: Anschluss an ein Abflussrohr mit Ø 40 mm.
Bedienung und Einstellungen
Die Bedienung erfolgt automatisch über die Sensoren. Die Werkseinstellungen umfassen eine automatische Abschaltung nach 300 Sekunden. Über das optionale Zubehör SLD 03 (Fernbedienung) können folgende Parameter angepasst werden:
- Sensor-Reichweite
- Hygienespülintervall (OFF/6/8/12/24/48/72/168 h)
- Dauer der Hygienespülung (5 - 1200 s)
- Reaktionszeit des Sensors
Wartung und Pflege
Um eine einwandfreie Funktion zu gewährleisten, führen Sie regelmäßig folgende Wartungsarbeiten durch:
- Perlator-Austausch: Der Perlator kann bei Bedarf gewechselt werden. Drehen Sie ihn vorsichtig heraus und ersetzen Sie ihn durch ein passendes Modell (z.B. SLA 56A oder SLA 56B).
- Reinigung: Reinigen Sie die Edelstahloberflächen regelmäßig. Achten Sie darauf, dass das Sieb im Wasseranschluss sauber bleibt (Maschenweite ≤ 90 µm).
Technische Daten
- Betriebsspannung: 24V DC
- Wasserdruck: 0,1 - 0,6 MPa
- Automatische Abschaltung: 300 s (Werkseinstellung)
- Sensor-Reichweite: 0,1 - 0,3 m
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Sensor reagiert nicht
Prüfen Sie, ob die 24V DC Stromversorgung aktiv ist und ob das Gerät korrekt angeschlossen wurde (nicht hinter einen Lichtschalter).
Wasserfluss stoppt nicht
Prüfen Sie die automatische Abschaltzeit. Die Werkseinstellung beträgt 300 Sekunden.
Vor der Verwendung
- Stellen Sie sicher, dass eine konstante 24V DC Stromversorgung vorhanden ist.
- Prüfen Sie, ob der Wasserdruck im Bereich von 0,1 - 0,6 MPa liegt.
- Kontrollieren Sie, ob das Sieb im Wasseranschluss sauber ist (Maschenweite ≤ 90 µm).
- Stellen Sie sicher, dass die Montagehöhe der Oberkante 850 mm beträgt.
Abbildungen und Diagramme

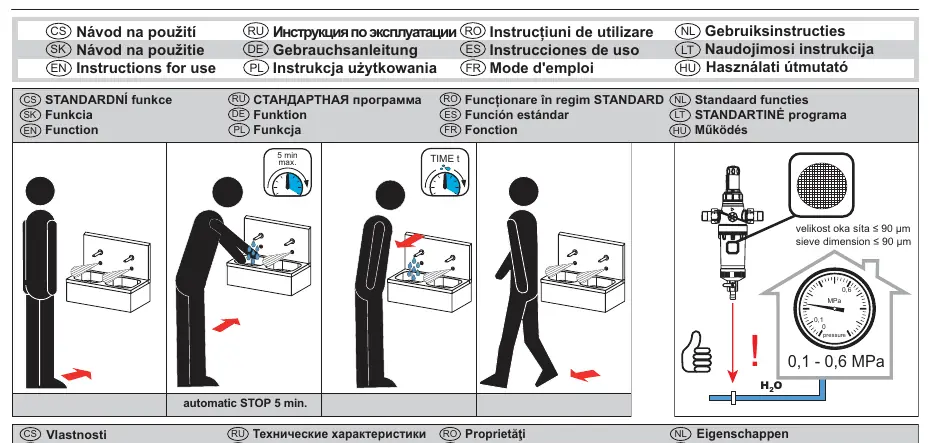

- Seite 1: Übersicht der Sensor-Logik und Werkseinstellungen.

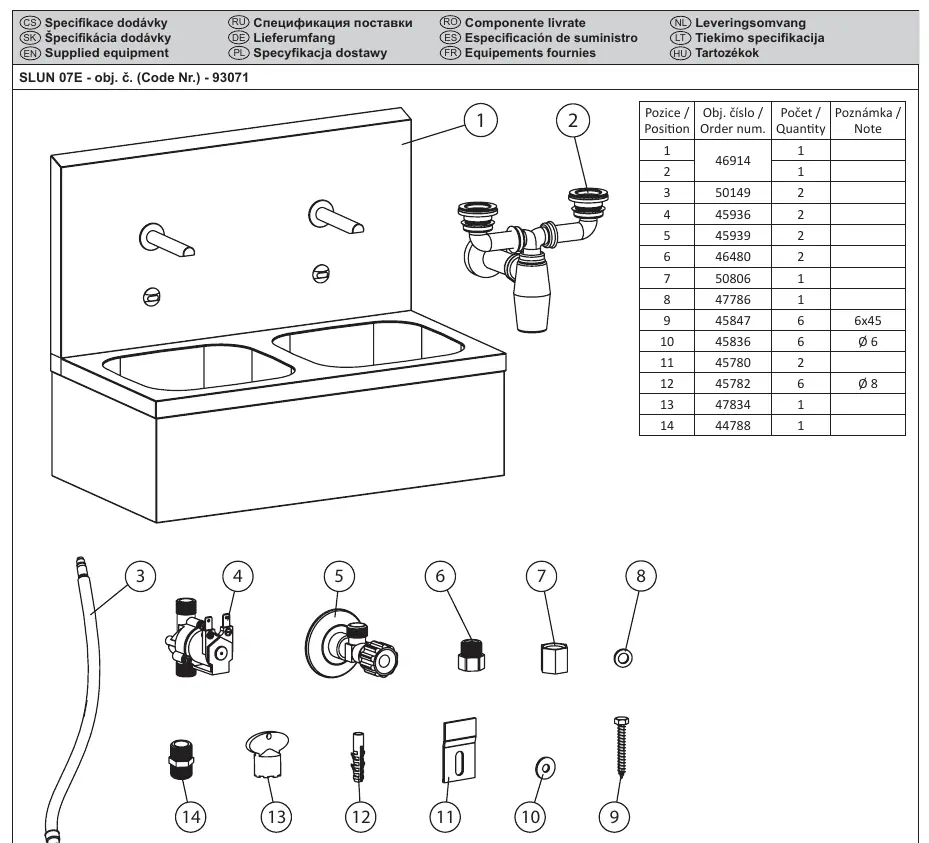

- Seite 2: Stückliste und Montageübersicht.

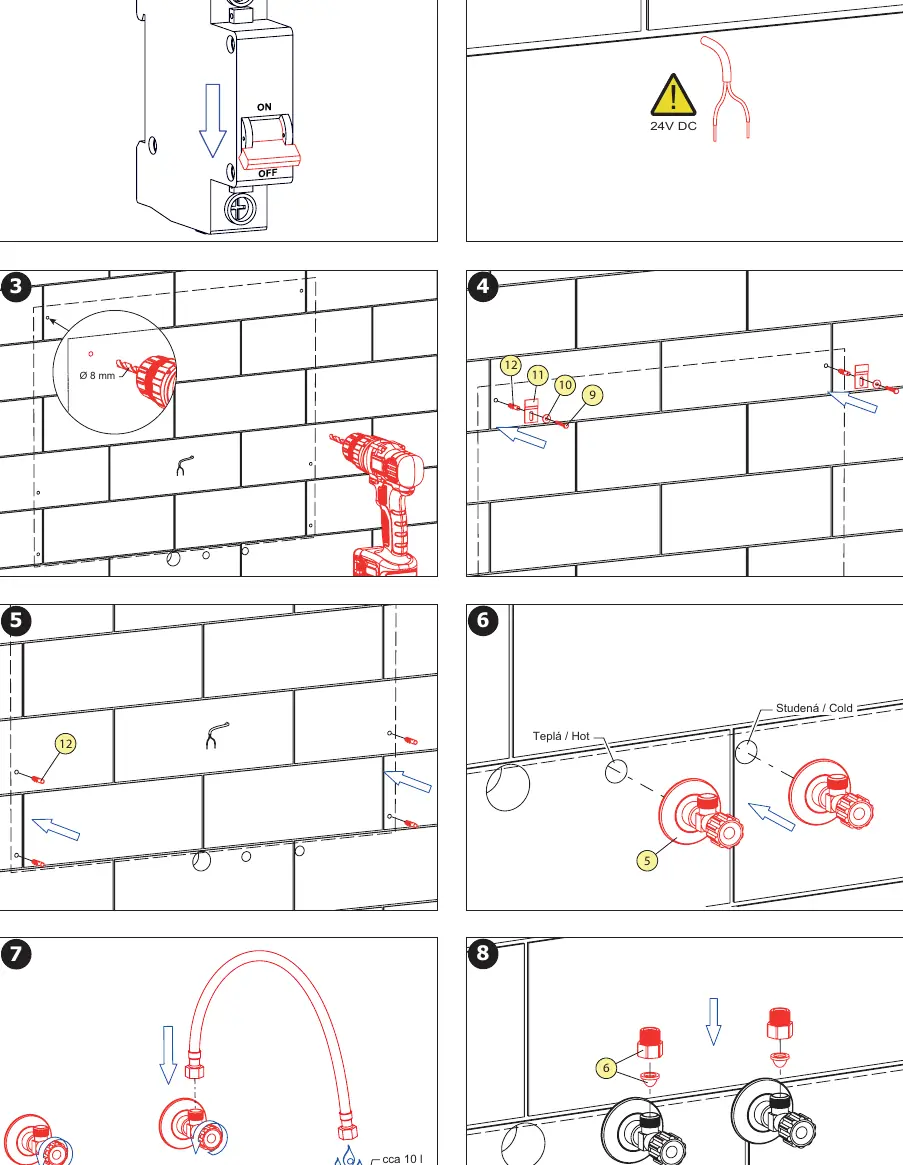

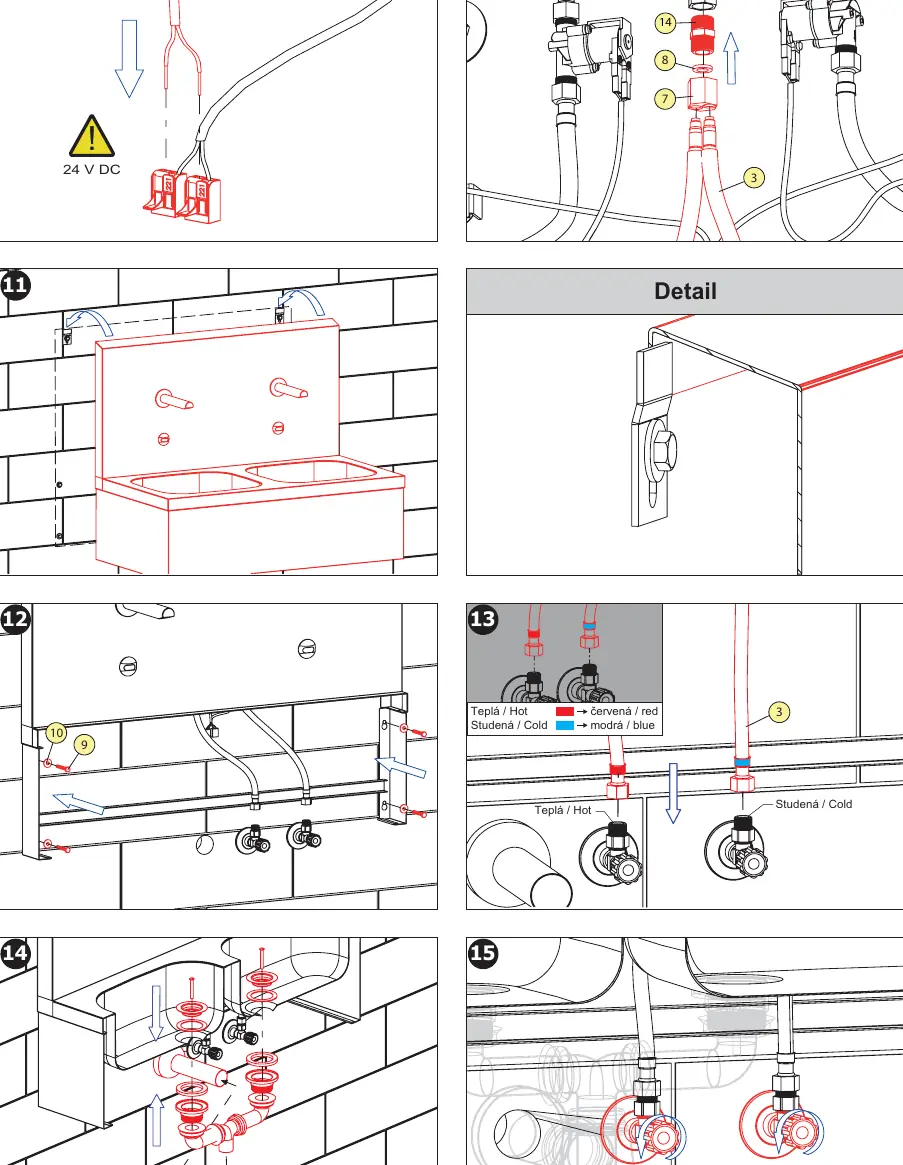

- Seite 4-5: Schritt-für-Schritt Installationsanleitung.
- Seite 7: Anleitung zum Austausch des Perlators.
Modellkompatibilität
- Erfordert eine konstante 24V DC Stromversorgung.
- Nicht an einen Lichtstromkreis anschließen, der über einen Schalter unterbrochen wird.
