Bedienungsanleitung für Sanela SLPN 07EB Edelstahl-Urinal
Erfahren Sie alles über die Installation, technische Daten und den Betrieb des Sanela SLPN 07EB Edelstahl-Urinals mit integrierter Elektronik. Dieser Leitfaden enthält Details zu Sensorreichweite, Spülzeiten, Stromversorgung und...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Sanela SLPN 07EB ist ein wandhängendes Edelstahl-Urinal mit integrierter elektronischer Steuerung. Es ist für den vandalensicheren Einsatz konzipiert und reagiert auf die Anwesenheit einer Person vor dem Urinal. Die Spülung erfolgt automatisch, sobald die Person den Erfassungsbereich verlässt.
Funktionsweise und Einstellungen
- Sensor-Reaktion: Das Gerät erkennt Personen in einer Entfernung von bis zu 0,7 m, sofern sie sich länger als 7,5 Sekunden im Erfassungsbereich aufhalten.
- Spülvorgang: Die Spülung wird nach dem Verlassen des Erfassungsbereichs ausgelöst. Die Spülzeit ist zwischen 0,5 und 15,5 Sekunden einstellbar.
- Hygienespülung: Das Urinal führt alle 24 Stunden nach der letzten Ventilbetätigung eine automatische Spülung durch.
- Parameteranpassung: Einstellungen können über die Fernbedienung SLD 03 vorgenommen werden.
Technische Spezifikationen
- Abmessungen: 550 x 350 x 325 mm
- Gewicht: 8 kg
- Stromversorgung: 6V (4x AA Alkaline-Batterien, ca. 2 Jahre Lebensdauer bei 100 Spülungen/Tag)
- Leistungsaufnahme: 3W
- Betriebsdruck: 0,1 - 0,6 MPa
- Durchfluss: 12 l/min
- Material: Edelstahl AISI 304 (1.4301), matt
Lieferumfang
Das Set SLPN 07EB (Objekt-Nr. 91072) enthält: Edelstahl-Urinal, Spülkopf, Sensorkopf mit Elektronik, Magnetventil, Eckventil mit Filter, Verbindungsschlauch, Befestigungsset, Siphon und 4x AA Alkaline-Batterien mit Gehäuse.
Montagehinweise
Die Montage erfolgt über eine Serviceöffnung mittels spezieller Schrauben. Es wird empfohlen, das Urinal so zu montieren, dass die Vorderkante 650 mm über dem Boden liegt.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Urinal spült nicht automatisch
Prüfen Sie den Batteriestand (4x AA) und ob sich die Person länger als 7,5 Sekunden im Erfassungsbereich (max. 0,7 m) aufhält.
Spülzeit ist zu kurz oder zu lang
Die Spülzeit kann mit der Fernbedienung SLD 03 im Bereich von 0,5 bis 15,5 Sekunden angepasst werden.
Vor der Verwendung
- Stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt.
- Prüfen Sie, ob das Eckventil mit Filter korrekt installiert ist.
- Vergewissern Sie sich, dass die Batterien korrekt im Gehäuse eingelegt sind.
- Achten Sie auf die Montagehöhe der Vorderkante von 650 mm über dem Boden.
Technische Daten in der Praxis
- Sensor-Reichweite
- Das Gerät erkennt Personen bis zu einer Distanz von 0,7 m.
- Hygienespülung
- Automatische Spülung alle 24 Stunden zur Vermeidung von Geruchsbildung bei Nichtbenutzung.
- Batterielebensdauer
- Ca. 2 Jahre bei durchschnittlich 100 Spülungen pro Tag.
Abbildungen und Diagramme

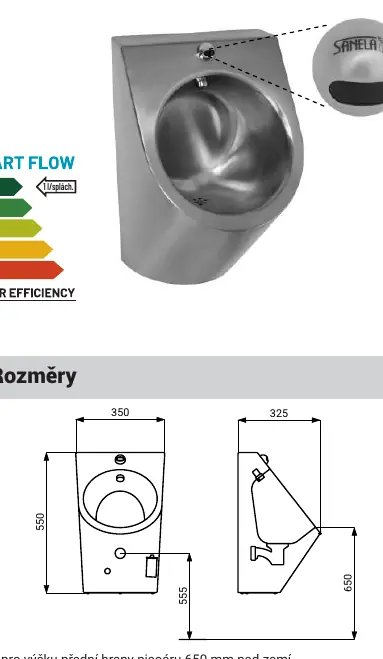

- Die technische Zeichnung zeigt die Außenmaße (550 mm Höhe, 350 mm Breite, 325 mm Tiefe).
- Der Anschluss für den Wasserzulauf erfolgt über ein G 1/2 Zoll Außengewinde.
Modellkompatibilität
- Kompatibel mit Fernbedienung SLD 03 für Parametereinstellungen.
- Optionales Zubehör wie Netzgeräte (SLZ-Serie) für den Netzbetrieb erhältlich.
- Montagerahmen SLR 10 für die Installation verfügbar.
