Bedienungsanleitung für Sanela SLW 02PA Piezo-WC-Spülung
Installations- und Bedienungsanleitung für die Sanela SLW 02PA Piezo-WC-Spülung. Erfahren Sie alles über die Montage des SLR 21 Rahmens, den elektrischen Anschluss (24V DC), die Parametereinstellungen und die Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanweisungen für die Sanela SLW 02PA Piezo-WC-Spülung mit vandalensicherer Abdeckung und SLR 21 Montagerahmen. Das System erfordert eine konstante 24V DC Spannungsversorgung. Die Installation darf nur durch qualifiziertes Fachpersonal unter Beachtung der beiliegenden Sicherheitshinweise erfolgen.
Produktbeschreibung
Die SLW 02PA ist eine elektronische WC-Spülung mit Piezo-Taster. Sie ist für den Einbau in den mitgelieferten SLR 21 Montagerahmen konzipiert. Das System bietet eine automatische Hygienespülung und ist über die SLD 04 Fernbedienung konfigurierbar.
Installation
Die Installation umfasst den Einbau des Rahmens, den Wasseranschluss und die elektrische Verkabelung:
- Rahmenmontage: Der SLR 21 Rahmen muss gemäß den Maßangaben (510 mm Breite, 1110 mm Höhe) in die Wand eingebaut werden.

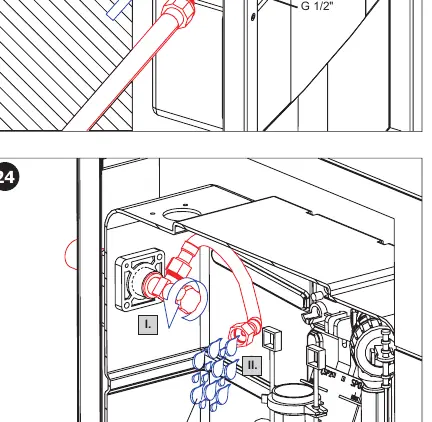

- Wasseranschluss: Der Anschluss erfolgt über ein G 1/2" Gewinde. Der Wasserdruck muss zwischen 0,1 und 0,6 MPa liegen. Ein Sieb mit einer Maschenweite von ≤ 90 µm ist zu verwenden.
- Wandaufbau: Achten Sie auf die maximale Wandstärke von 70 mm für den Einbau der Abdeckung.
- Keramikmontage: Die beiliegenden Gewindestangen (M12 oder M10 je nach Keramiktyp) müssen korrekt montiert werden.
Elektrischer Anschluss
Wichtig: Das Gerät muss dauerhaft unter Spannung stehen. Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da dies die Funktion beeinträchtigt.
- Betriebsspannung: 24V DC.
- Verbinden Sie die Kabel gemäß dem Schaltplan. Achten Sie auf die korrekte Polung.
- Stellen Sie sicher, dass die Kabelverbindungen sicher und wassergeschützt sind.
Parametereinstellungen

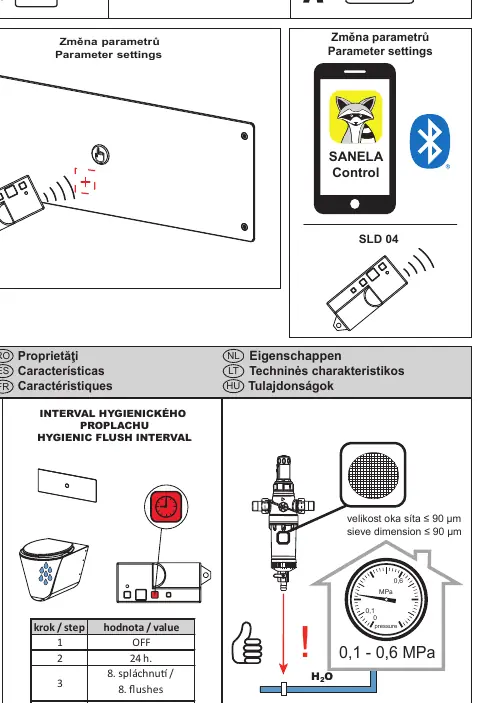

Die Einstellungen können über die SLD 04 Fernbedienung angepasst werden:
- Spülzeit: Einstellbar von 0,5 bis 15,5 Sekunden.
- Hygienespülung: Kann aktiviert werden, um nach 24 Stunden Stillstand automatisch zu spülen.
- Werkseinstellungen: 5 Sekunden Spülzeit.
Wartung und Reinigung
- Reinigen Sie Edelstahlteile nur mit Wasser, Seife und einem weichen Tuch.
- Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel.
- Empfohlenes Reinigungsmittel: Sanela SLA 37.
- Bei Funktionsstörungen prüfen Sie die Spannungsversorgung und die korrekte Positionierung der Sensoren/Ventile.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät spült nicht oder unregelmäßig
Prüfen Sie, ob das Netzteil dauerhaft unter Spannung steht (nicht hinter einem Lichtschalter). Kontrollieren Sie die Kabelverbindungen.
Spülmenge ist falsch

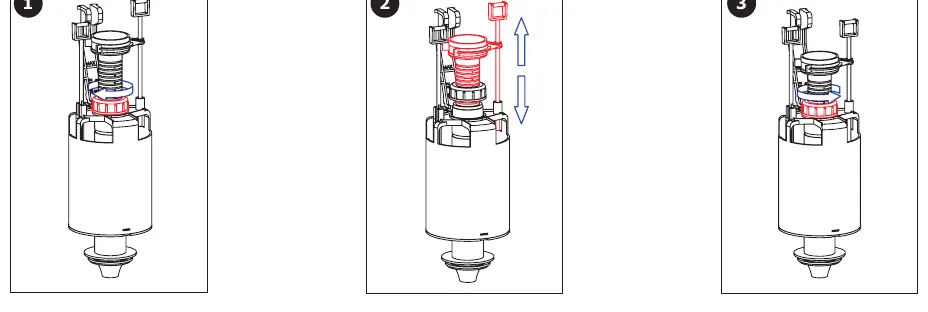

Passen Sie die Spülzeit über die SLD 04 Fernbedienung an oder justieren Sie das mechanische Spülventil manuell.
Vor der Verwendung
- Sicherheitshinweise vor der Installation lesen.
- Spannungsversorgung 24V DC sicherstellen.
- Wasserdruck auf 0,1 - 0,6 MPa prüfen.
- Siebgröße ≤ 90 µm sicherstellen.
- Prüfen, ob alle Montageteile (Gewindestangen, Dichtungen) vorhanden sind.
Technische Daten in der Praxis
- Hygienespülung
- Automatischer Spülvorgang nach 24 Stunden Nichtbenutzung zur Vermeidung von Stagnation.
Abbildungen und Diagramme
- Schaltplan zeigt den Anschluss des 24V DC Netzteils an die Steuereinheit.
- Installationsschritte 1-46 führen durch den Einbau des Rahmens und die Montage der Keramik.
- Detailansichten zeigen die korrekte Verkabelung und den Anschluss der Wasserleitung.
Modellkompatibilität
- Geeignet für keramische und Edelstahl-WCs (unterschiedliche Gewindestangen verwenden).
- Erfordert SLD 04 Fernbedienung für erweiterte Parametereinstellungen.
