Wichtige Informationen zur Sanela SLP 02KZX
Die Sanela SLP 02KZX ist eine Infrarot-Urinalspülung mit integrierter ALS-Elektronik. Sie ist für den automatischen Betrieb konzipiert und bietet eine berührungslose Spülung nach der Nutzung.
- Sensor-Reaktion: Erkennt Personen in einer Entfernung von bis zu 0,7 m bei einer Anwesenheitsdauer von mehr als 7,5 Sekunden.
- Spülvorgang: Erfolgt automatisch, sobald die Person den Erfassungsbereich verlässt.
- Steuerung: Parameter können über die Sanela Control App (Bluetooth) oder die Fernbedienung SLD 03 angepasst werden.
- Hygienespülung: Automatische Spülung alle 24 Stunden nach der letzten Ventilbetätigung.
Technische Spezifikationen
Die Installation erfordert einen Wasseranschluss und eine Stromversorgung.
- Spannungsversorgung: 230 V AC / 50 Hz
- Leistungsaufnahme: 7 W
- Betriebsdruck: 0,1 – 0,6 MPa
- Durchfluss: 18 l/min
- Anschluss: G 3/4" Außengewinde (Ein- und Ausgang)
- Abmessungen Abdeckung: 170 x 170 x 10 mm
- Abmessungen Montagebox: 140 x 140 x 75 mm
Installation und Aufbau
Die Montage erfolgt über die mitgelieferte Kunststoff-Montagebox. Das System besteht aus dem Edelstahl-Abdeckrahmen mit Elektronik, dem Magnetventil und dem Kugelventil zur Durchflussregulierung. Achten Sie bei der Installation auf die korrekte Positionierung des Sensors zum Urinal.
Zubehör
Für die Konfiguration und Installation sind folgende Komponenten optional erhältlich:
- SLD 03: Fernbedienung zur Parametereinstellung.
- SLA 02: Vtoková armatura (Zulaufarmatur) mit Dichtung.
- SLR 07 / SLR 22: Montage- und Trockenbaurahmen für die Installation.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Keine Spülung
Prüfen Sie die Stromversorgung (230V) und ob der Sensorbereich (0,6-0,75m) frei von Hindernissen ist.
Spülzeit anpassen
Verwenden Sie die Sanela Control App oder die Fernbedienung SLD 03, um die Spülzeit zwischen 0,5 und 15,5 Sekunden einzustellen.
Vor der Verwendung
- Wasseranschluss auf G 3/4" prüfen
- Stromversorgung 230V AC sicherstellen
- Montagebox (140x140x75 mm) korrekt einbauen
- Sensorbereich auf Hindernisse prüfen
Technische Daten in der Praxis
- Betriebsdruck
- Erforderlicher Wasserdruck zwischen 0,1 und 0,6 MPa für einwandfreie Funktion.
- Sensorreichweite
- Der Sensor reagiert auf Personen in einer Entfernung von 0,6 bis 0,75 m.
Abbildungen und Diagramme

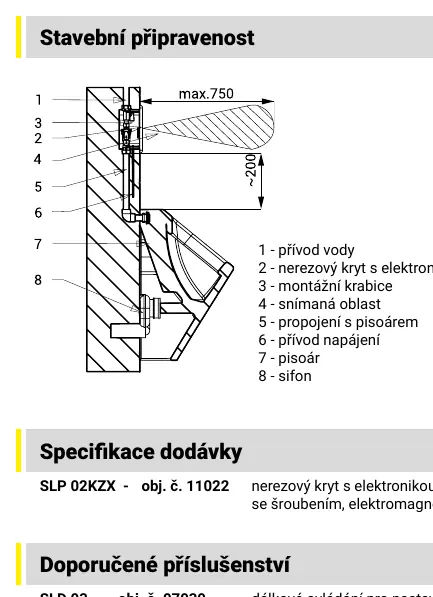

- Das Diagramm zeigt die Komponenten: 1-Wasserzufuhr, 2-Abdeckung mit Elektronik, 3-Montagebox, 4-Sensorbereich, 5-Verbindung zum Urinal, 6-Stromversorgung, 7-Urinal, 8-Siphon.
Modellkompatibilität
- Kompatibel mit Sanela Control App (iOS/Android).
- Erfordert Fernbedienung SLD 03 für manuelle Parametereinstellung ohne App.
