Bedienungsanleitung für FPV-Kamera RunCam Eagle 3

Schnellstartanleitung und technisches Handbuch für die RunCam Eagle 3 FPV-Kamera. Erfahren Sie alles über Verkabelung, OSD-Menüeinstellungen, Abmessungen und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schaltplan für die Verkabelung der Kamera mit dem OSD-Board und Videosender. Seite 1 Abmessungen der Kamera für die Montage. Seite 1

Wichtige Informationen aus der Anleitung

Die RunCam Eagle 3 ist eine FPV-Kamera, die für den Einsatz in Drohnen konzipiert ist. Diese Anleitung deckt die grundlegende Verkabelung, die OSD-Menüführung und die technischen Spezifikationen ab. Bitte beachten Sie, dass das OSD-Key-Press-Board für die Menünavigation nicht im Lieferumfang enthalten ist. Die Kamera unterstützt ausschließlich das NTSC-Videosystem.

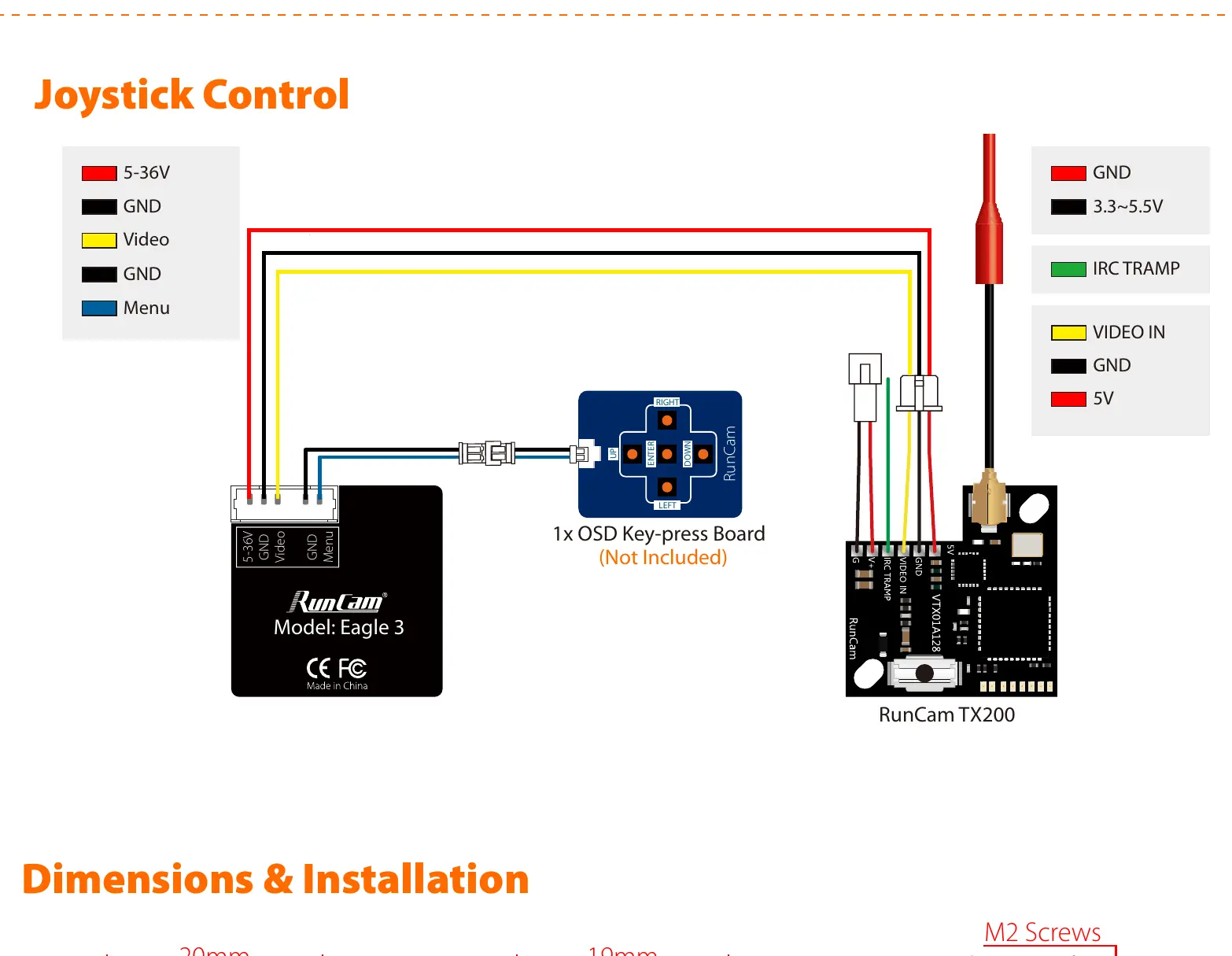

Verkabelung und Joystick-Steuerung

Die Kamera verfügt über einen 5-Pin-Anschluss für die Stromversorgung und Signalübertragung. Die Belegung ist wie folgt:

Schaltplan für die Verkabelung der Kamera mit dem OSD-Board und Videosender.
Schaltplan für die Verkabelung der Kamera mit dem OSD-Board und Videosender.
  • 5-36V: Stromversorgung (Eingangsspannung 5V bis 36V).
  • GND: Masseanschluss.
  • Video: Videosignalausgang.
  • GND: Masseanschluss.
  • Menu: Anschluss für das OSD-Key-Press-Board zur Menüsteuerung.

Für die Verbindung mit einem Videosender (z.B. RunCam TX200) verbinden Sie den Video-Ausgang der Kamera mit dem Video-Eingang des Senders und stellen Sie sicher, dass die Masse (GND) gemeinsam verbunden ist.

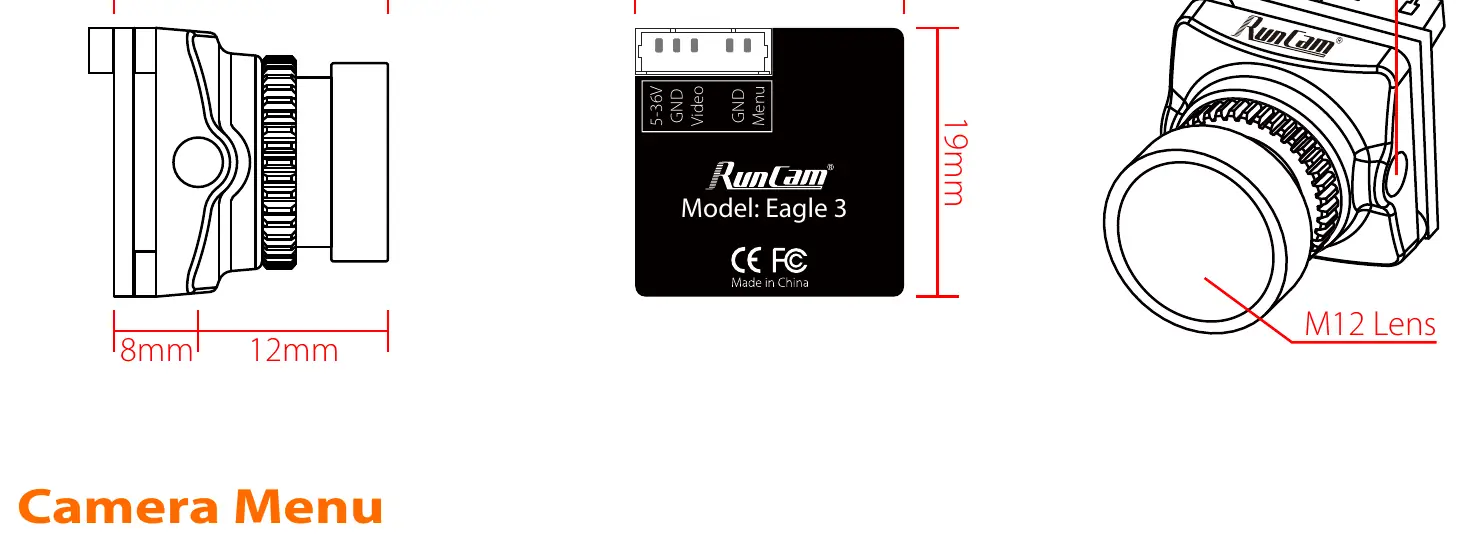

Abmessungen und Installation

Die Kamera ist für eine kompakte Montage in FPV-Rahmen ausgelegt. Die Abmessungen betragen 19mm x 19mm x 20mm. Die Kamera wird mit M2-Schrauben befestigt und verfügt über ein M12-Objektivgewinde.

Abmessungen der Kamera für die Montage.
Abmessungen der Kamera für die Montage.

Kameramenü (OSD)

Über das angeschlossene OSD-Key-Press-Board können Sie verschiedene Einstellungen vornehmen:

  • Exposure (Belichtung): Anpassung von Helligkeit und Belichtungsmodus (Globe/BLC).
  • WB (Weißabgleich): Einstellung des Weißabgleichs (ATW/MWB).
  • Day/Night (Tag/Nacht): Umschaltung zwischen Farbmodus, Schwarz-Weiß, externer Steuerung oder Automatik.
  • Video Setting: Anpassung des Bildformats (4:3 oder 16:9) sowie Spiegelung/Flip-Optionen.
  • Image Enhance: Feinabstimmung von Kontrast, Schärfe, Farbverstärkung und 3DNR (Rauschunterdrückung).

Technische Daten

  • Bildsensor: 1/2.8" Starlight CMOS Sensor
  • Auflösung: 1000TVL
  • Objektiv: 2.1mm (M12) FOV 155°
  • Spannungsversorgung: DC 5-36V
  • Stromverbrauch: 220mA bei 5V / 120mA bei 12V
  • Gewicht: 9g
  • Gehäusematerial: ABS

Praktische Hilfe

Typische Probleme

Kein Bild auf dem Monitor/Videobrille

Überprüfen Sie die Verkabelung des Video-Kabels und stellen Sie sicher, dass die Masse (GND) korrekt verbunden ist. Prüfen Sie, ob die Stromversorgung (5-36V) anliegt.

OSD-Menü lässt sich nicht öffnen

Stellen Sie sicher, dass das OSD-Key-Press-Board korrekt am 'Menu'-Pin angeschlossen ist. Das Board ist nicht im Lieferumfang enthalten.

Vor der Verwendung

  • Spannungsversorgung (5-36V DC) prüfen.
  • Kamera-Verkabelung gemäß Schaltplan (GND, Video, Strom) sicherstellen.
  • OSD-Key-Press-Board für Menüeinstellungen bereithalten.
  • Kompatibilität des Videosenders mit NTSC-Signal prüfen.

Abbildungen und Diagramme

  • Joystick-Steuerung: Zeigt die Pin-Belegung für Strom, Video und das OSD-Menü-Board.
  • Abmessungen: Hilft bei der Montage in FPV-Rahmen.

Modellkompatibilität

  • Nur NTSC-Videosystem unterstützt.
  • OSD-Key-Press-Board ist nicht im Lieferumfang enthalten.
