Bedienungsanleitung für Roline Portable EV Charging Cable Mode 2, Type 2, 10A, 2.3kW

Schnelle Anleitung für das Roline Portable EV Charging Cable (Mode 2, Type 2). Erfahren Sie mehr über die Bedienung, Sicherheitsfunktionen, LED-Statusanzeigen und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Technische Zeichnung des Ladekabels Seite 1 Steuereinheit mit Tasten und Display Seite 2 Tabelle der LED-Statusanzeigen Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt den Betrieb des Roline Portable EV Charging Cable (Mode 2, Type 2). Das Gerät ist für das Laden von Elektrofahrzeugen konzipiert und verfügt über eine integrierte Steuereinheit mit OLED-Display. Es ist für den Betrieb bei Temperaturen von -30°C bis +50°C ausgelegt und bietet 11 verschiedene Schutzfunktionen, darunter Überstrom-, Überspannungs- und Temperaturschutz.

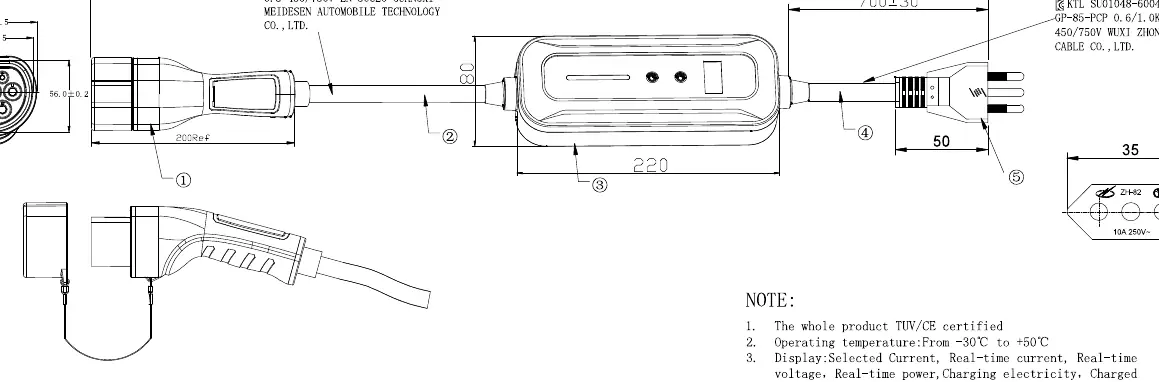

Technische Zeichnung des Ladekabels
Technische Zeichnung des Ladekabels

Bedienung und Schnittstelle

Die Steuereinheit verfügt über zwei Haupttasten:

Steuereinheit mit Tasten und Display
Steuereinheit mit Tasten und Display
  • Reservation charging time button: Zur Einstellung der Ladezeitverzögerung.
  • Switch current button: Zum Umschalten des Ladestroms (6A/10A).

Das 0,6-Zoll-OLED-Display zeigt Echtzeitdaten wie Stromstärke, Ladezeit, geladene Strommenge und Temperatur an.

LED-Statusanzeigen

Der Betriebszustand wird durch LED-Anzeigen signalisiert:

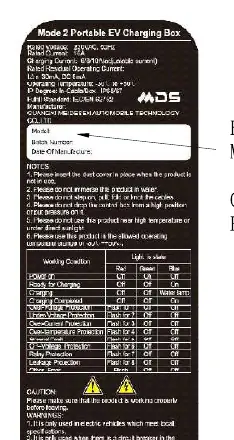

Tabelle der LED-Statusanzeigen
Tabelle der LED-Statusanzeigen
  • Ready for Charging: Grüne LED leuchtet.
  • Charging: Grüne LED blinkt.
  • Charging Completed: Grüne LED leuchtet.
  • Fehlerzustände: Bei Fehlern wie Über-/Unterspannung, Übertemperatur, Leckstrom oder Fahrzeugdiodenfehlern leuchten oder blinken die entsprechenden roten LEDs.

Sicherheitshinweise

  • Tauchen Sie das Produkt nicht in Wasser.
  • Nicht auf das Kabel treten, ziehen oder knicken.
  • Stellen Sie sicher, dass das Produkt geerdet ist.
  • Verwenden Sie keine Adapter oder Verlängerungskabel.
  • Berühren Sie die Ladekontakte nicht mit den Fingern.
  • Verwenden Sie das Gerät nicht, wenn es beschädigt ist.

Technische Daten

  • Nennspannung: 250V AC
  • Nennstrom: 6A / 10A
  • Schutzart: IP67 (Steuerbox), IP65 (Stecker gesteckt), IP54 (Stecker ungesteckt)
  • Mechanische Lebensdauer: >10.000 Steckzyklen
  • Zertifizierungen: TUV/CE, RoHS, REACH

Praktische Hilfe

Typische Probleme

Rote LED leuchtet/blinkt

Dies deutet auf einen Fehler hin (z.B. Über-/Unterspannung, Übertemperatur, Leckstrom). Prüfen Sie die Stromquelle und die Fahrzeugverbindung.

Gerät lädt nicht

Stellen Sie sicher, dass der Stecker vollständig eingesteckt ist und das Fahrzeug bereit für den Ladevorgang ist.

Vor der Verwendung

  • Prüfen Sie das Kabel und den Stecker auf sichtbare Beschädigungen.
  • Stellen Sie sicher, dass die Steckdose ordnungsgemäß geerdet ist.
  • Überprüfen Sie, ob die Umgebungstemperatur innerhalb des Bereichs von -30°C bis +50°C liegt.
  • Stellen Sie sicher, dass keine Adapter oder Verlängerungskabel verwendet werden.

Technische Daten in der Praxis

IP67 (Steuerbox)
Staubdicht und Schutz gegen zeitweiliges Untertauchen in Wasser.

Abbildungen und Diagramme

  • Die technische Zeichnung auf Seite 1 zeigt den Aufbau des Kabels, die Steuereinheit (IC-CPD) und die Steckerbelegung.
  • Die Abbildung auf Seite 2 zeigt die Position der Tasten für Ladezeit und Stromstärke sowie das OLED-Display.

Modellkompatibilität

  • Geeignet für Elektrofahrzeuge mit Typ 2 Anschluss.
  • Nur für den Gebrauch mit kompatiblen Steckdosen gemäß den lokalen Normen.
