Ersatzteilliste für Rasenmäher Troy-Bilt 12A-566
Detaillierte Ersatzteilliste und Explosionszeichnung für den Rasenmäher Troy-Bilt 12A-566. Finden Sie die richtigen Teilenummern für Reparaturen, Wartung und die Bestellung lackierter Komponenten.
Inhaltsverzeichnis
Wichtige Informationen zur Ersatzteilliste
Dieses Dokument enthält die vollständige Ersatzteilliste für den Rasenmäher Troy-Bilt Modell 12A-566. Es dient als Referenz für die Identifizierung und Bestellung von Ersatzteilen.
Wichtiger Sicherheitshinweis: Verwenden Sie für eine ordnungsgemäße Funktion des Geräts ausschließlich vom Hersteller zugelassene Ersatzteile. Dies gilt insbesondere für Keilriemen (V-Belts), da diese speziell für ein sicheres Ein- und Auskuppeln entwickelt wurden. Die Verwendung von Nicht-Originalteilen kann gefährlich sein, wenn der Riemen nicht vollständig auskuppelt.
Explosionszeichnung und Identifikation

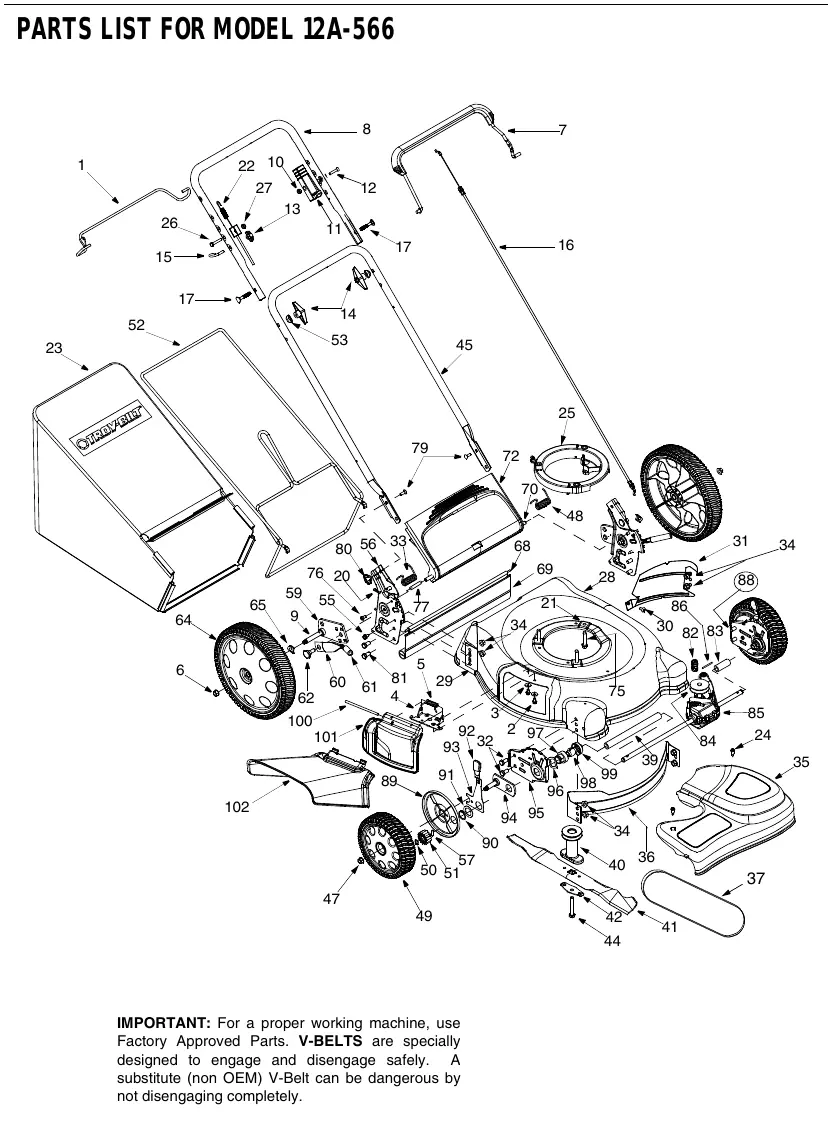

Die Explosionszeichnung bietet eine visuelle Übersicht aller Komponenten des Rasenmähers. Jedes Bauteil ist mit einer Referenznummer (Ref. No) versehen, die direkt mit der Tabelle auf den folgenden Seiten korrespondiert.
- Suchen Sie das defekte oder benötigte Teil in der Zeichnung.
- Notieren Sie die entsprechende Referenznummer.
- Suchen Sie diese Nummer in der Tabelle, um die offizielle Teilenummer (Part No) und die Beschreibung zu erhalten.
Bestellung von lackierten Teilen
Bei der Bestellung von lackierten Ersatzteilen muss der entsprechende Farbcode an die Teilenummer angehängt werden. Das Format lautet: 700-xxxx-Farbcode.
- Rot: Fügen Sie den Code 0638 hinzu.
- Pulverbeschichtet Schwarz (Powder Black): Fügen Sie den Code 0637 hinzu.
Beispiel: Wenn ein Teil mit der Nummer 700-xxxx in Schwarz benötigt wird, lautet die vollständige Bestellnummer 700-xxxx-0637.
Praktische Hilfe
Typische Probleme
Ersatz des Keilriemens (V-Belt)
Verwenden Sie ausschließlich vom Hersteller zugelassene Originalteile. Nicht-OEM-Riemen können dazu führen, dass der Antrieb nicht sicher auskuppelt.
Bestellung lackierter Ersatzteile
Fügen Sie den Farbcode (0638 für Rot, 0637 für Schwarz) an die Teilenummer an, um die korrekte Farbe zu erhalten.
Vor der Verwendung
- Identifizieren Sie das benötigte Teil anhand der Explosionszeichnung.
- Notieren Sie die Referenznummer (Ref. No) und die Teilenummer (Part No).
- Prüfen Sie, ob das Teil lackiert ist und einen Farbcode benötigt.
- Verwenden Sie für sicherheitsrelevante Teile wie Keilriemen nur Originalteile.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Baugruppen des Rasenmähers.
- Die Nummern im Diagramm entsprechen den Referenznummern in der Teileliste.
- Einige Teile sind als Baugruppen (Assemblies) zusammengefasst.
Modellkompatibilität
- Die Teileliste ist spezifisch für das Modell 12A-566.
- Für lackierte Teile ist die Angabe des Farbcodes zwingend erforderlich.
