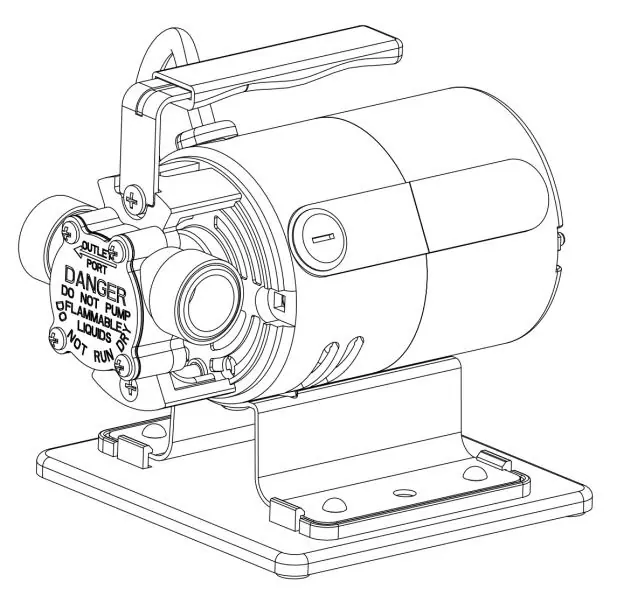

Bedienungsanleitung für Vevor Portable Utility Pump
Erfahren Sie, wie Sie die Vevor Portable Utility Pump sicher installieren, anschließen und betreiben. Diese Anleitung enthält wichtige Hinweise zur Wartung, Fehlerbehebung und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Pumpe ist ausschließlich für den Betrieb mit 110-120 Volt und 60 Hz ausgelegt. Die Verwendung anderer Spannungen oder Frequenzen beeinträchtigt die Leistung. Die Pumpe ist für den Transport von Frischwasser vorgesehen und darf nicht in Wasser eingetaucht werden. Stellen Sie sicher, dass die Wasserquelle frei von großen Ablagerungen ist.
Vorbereitung und Sicherheit
Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist. Die Pumpe muss an einem Ort aufgestellt werden, an dem sie nicht untergetaucht wird oder mit externem Wasser in Kontakt kommt. Vor der Verwendung müssen die Sicherheitshinweise bezüglich Brand-, Stromschlag- und Verletzungsgefahr gelesen werden.
Wasser- und Elektroanschlüsse
Verbinden Sie einen Standard-Gartenschlauch mit dem Einlass und Auslass der Pumpe. Wenn Sie einen anderen als den mitgelieferten kurzen Schlauch für den Einlass verwenden, stellen Sie sicher, dass dieser weniger als 25 Fuß (ca. 7,6 m) lang ist und sich weniger als 10 Fuß (ca. 3 m) über der Wasserquelle befindet. Halten Sie die Schläuche so gerade wie möglich, um die Effizienz zu verbessern. Die Pumpe muss geerdet sein; verwenden Sie eine ordnungsgemäß installierte 3-polige Steckdose.
Inbetriebnahme
Vor der Inbetriebnahme muss die Pumpe geölt werden. Geben Sie einen halben Esslöffel Speiseöl in den Einlass der Pumpe, um das Laufrad zu schmieren. Stellen Sie sicher, dass die Schläuche fest sitzen, die Pumpe sicher steht und der Einlassschlauch in die Wasserquelle eingetaucht ist. Schließen Sie die Pumpe an eine geerdete 120V/60Hz-Steckdose an. Die Pumpe ist selbstansaugend und sollte innerhalb von 30 Sekunden Wasser fördern.
Fehlerbehebung
Bei Problemen wie "Pumpe startet nicht" prüfen Sie die Stromversorgung. Wenn "Pumpe läuft, aber kein Wasser fließt", ölen Sie die Pumpe, kürzen Sie den Einlassschlauch oder begradigen Sie geknickte Schläuche. Wenn die Pumpe stoppt, prüfen Sie die Wasserzufuhr und lassen Sie das Gerät abkühlen, da der thermische Überlastschutz ausgelöst haben könnte.
Technische Daten
- Spannung/Frequenz: 120V-60Hz
- Stromstärke: 2,3A
- Leistung: 1/10 PS
- Maximaler Durchfluss: 360 GPH (Gallonen pro Stunde)
- Maximale Förderhöhe: 46 Fuß (ca. 14 m)
- Einlass-/Auslassdurchmesser: GHT 3/4 Zoll
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Pumpe startet nicht
Überprüfen Sie die Stromversorgung der Steckdose oder ob der Stecker fest sitzt.
Pumpe läuft, aber kein Wasser fließt
Ölen Sie die Pumpe durch den Einlass, kürzen Sie den Einlassschlauch oder begradigen Sie geknickte Schläuche.
Pumpe stoppt mit Warnung
Überprüfen Sie die Wasserzufuhr, lassen Sie die Pumpe abkühlen (thermische Überlastung) und begradigen Sie Schläuche.
Pumpe leckt
Entfernen Sie die Einlass- und Auslassschläuche und installieren Sie diese erneut (prüfen Sie auf fehlende O-Ringe).
Vor der Verwendung
- Prüfen Sie, ob die Stromversorgung 120V/60Hz entspricht.
- Stellen Sie sicher, dass die Wasserquelle frei von großen Ablagerungen ist.
- Halten Sie PTFE-Band (Gewindedichtband) bereit.
- Ölen Sie das Laufrad mit 1/2 Esslöffel Speiseöl.
- Stellen Sie sicher, dass der Einlassschlauch nicht länger als 25 Fuß ist.
Abbildungen und Diagramme

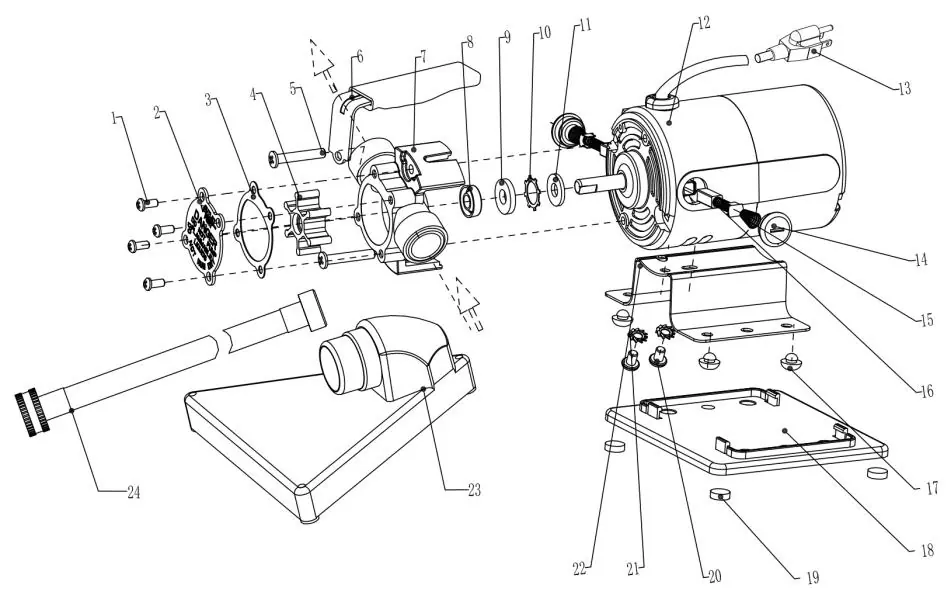

- Die Explosionszeichnung zeigt die interne Struktur, einschließlich Laufrad, Dichtungen und Motor.
- Das Diagramm der Schlauchverbindungen verdeutlicht den Anschluss an Ein- und Auslass.
- Die Abbildung des Steckers zeigt den korrekten 3-poligen Anschluss für die Erdung.
Modellkompatibilität
- Nur für Frischwasser geeignet.
- Nicht für brennbare Flüssigkeiten verwenden.
- Nicht trocken laufen lassen.
