Bedienungsanleitung für Greenworks 1200W Rasenmäher (GD1200LM32)
Schnelle Hilfe und Bedienungsanleitung für den Greenworks 1200W Rasenmäher (GD1200LM32). Erfahren Sie alles über Montage, Betrieb, Sicherheit und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Greenworks 1200W Rasenmäher (Modell GD1200LM32). Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät ist ausschließlich für das Mähen von Rasenflächen in privaten Gärten bestimmt. Achten Sie besonders auf die Sicherheitshinweise bezüglich des Netzkabels und der Arbeit an Hängen (maximal 15 Grad Neigung).
Produktbeschreibung
Der Rasenmäher besteht aus folgenden Hauptkomponenten:
- Rückstellhebel (Schalter)
- Entriegelungstaste
- Oberer und unterer Holm
- Flügelmuttern
- Kabelhaken
- Hintere Auswurfklappe
- Grasfangkorb
Montage
Montage des Holms: Setzen Sie die unteren Holmenden in die Aussparungen am Gehäuse ein und fixieren Sie diese mit den unteren Muttern. Verbinden Sie anschließend den oberen und unteren Holm mit den mitgelieferten Schrauben, Unterlegscheiben und Flügelmuttern.

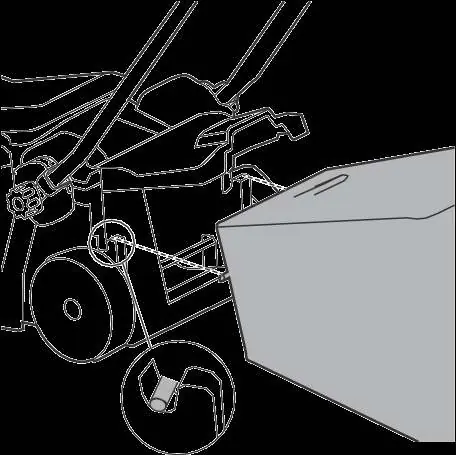

Montage des Grasfangkorbs: Öffnen Sie die hintere Auswurfklappe, halten Sie diese offen und hängen Sie den Grasfangkorb mit den Haken an die Stange der Klappe. Schließen Sie die Klappe wieder.
Betrieb
Starten des Geräts: Fixieren Sie das Netzkabel im Kabelhaken, um Zugentlastung zu gewährleisten. Schließen Sie das Gerät an die Stromversorgung an. Drücken Sie die Entriegelungstaste und ziehen Sie gleichzeitig den Schalthebel in Richtung des Holms. Zum Stoppen lassen Sie den Schalthebel los.
Schnitthöheneinstellung: Die Schnitthöhe kann in drei Stufen (30/45/60 mm) eingestellt werden. Ändern Sie dazu die Position der Radachsen in den entsprechenden Aussparungen am Gehäuse. Achten Sie darauf, dass alle Räder auf der gleichen Höhe eingestellt sind.
Wartung

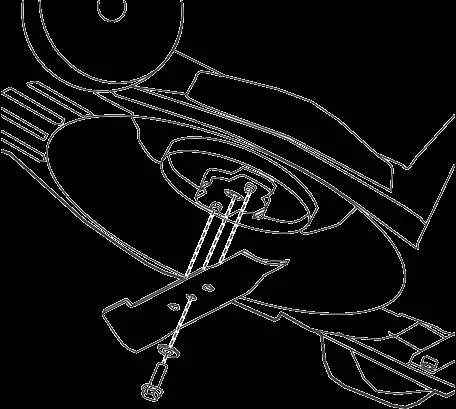

Messerwechsel: Vor Arbeiten am Messer muss das Gerät zwingend von der Stromversorgung getrennt werden. Tragen Sie Schutzhandschuhe. Drehen Sie das Gerät auf die Seite, blockieren Sie das Messer mit einem Holzkeil, lösen Sie die Befestigungsschraube und tauschen Sie das Messer aus. Das empfohlene Anzugsdrehmoment für die Schraube beträgt 20,17 Nm.
Reinigung: Reinigen Sie die Unterseite des Mähwerks nach jedem Gebrauch von Grasresten und Schmutz. Verwenden Sie keine aggressiven Reinigungsmittel.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Stromversorgung und ob das Kabel korrekt angeschlossen ist. Bei ungleichmäßigem Schnittbild prüfen Sie die Schnitthöheneinstellung. Wenn das Gerät schwer zu schieben ist, leeren Sie den Grasfangkorb oder erhöhen Sie die Schnitthöhe.
Technische Daten
- Spannung: 220-240 V AC, 50 Hz
- Leistung: 1200 W
- Schnittbreite: 320 mm
- Schnitthöhe: 30/45/60 mm
- Gewicht: 9,2 kg
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob das Verlängerungskabel korrekt angeschlossen ist und ob die Steckdose Strom führt. Prüfen Sie den Schalter.
Ungleichmäßiges Schnittbild
Prüfen Sie, ob der Rasen uneben ist oder ob die Schnitthöhe falsch eingestellt ist.
Gerät ist schwer zu schieben
Erhöhen Sie die Schnitthöhe oder leeren Sie den Grasfangkorb, falls dieser voll ist.
Hohe Vibrationen
Das Messer könnte beschädigt oder nicht ausgewuchtet sein. Prüfen Sie das Messer und ersetzen Sie es bei Bedarf.
Vor der Verwendung
- Prüfen Sie das Netzkabel auf Beschädigungen oder Verschleiß.
- Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
- Kontrollieren Sie den Grasfangkorb auf Beschädigungen.
- Stellen Sie die gewünschte Schnitthöhe ein.
- Entfernen Sie Steine, Stöcke und andere Fremdkörper von der Rasenfläche.
Technische Daten in der Praxis
- Schnittbreite
- 320 mm Arbeitsbreite pro Durchgang.
Abbildungen und Diagramme
- Die Übersicht zeigt die Anordnung von Schalter, Holm, Grasfangkorb und Einstellmechanismen.
- Die Montageanleitung verdeutlicht die Verschraubung des Holms und das Einhängen des Grasfangkorbs.
- Die Messerwechsel-Grafik zeigt die Position des Holzkeils zur Blockierung des Messers.
Modellkompatibilität
- Nur für den Betrieb an 220-240V 50Hz Stromnetzen geeignet.
- Nicht bei Regen oder auf nassem Gras verwenden.
- Nicht an Hängen mit mehr als 15 Grad Neigung verwenden.
