Installationsanleitung für die Danfoss BFP 52E Ölpumpe

Schnellstart-Anleitung für die Danfoss BFP 52E Ölpumpe: Informationen zu Anschlüssen, Entlüftung, Filterwechsel, Umstellung zwischen Ein- und Zweirohrbetrieb sowie technische Daten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für die Danfoss BFP 52E Ölpumpe. Es enthält technische Spezifikationen, Anweisungen zur Inbetriebnahme, Wartungshinweise sowie Informationen zur Konfiguration für Ein- oder Zweirohrsysteme. Die Pumpe ist ausschließlich für den Einsatz in Ölbrennern vorgesehen.

Anschlüsse

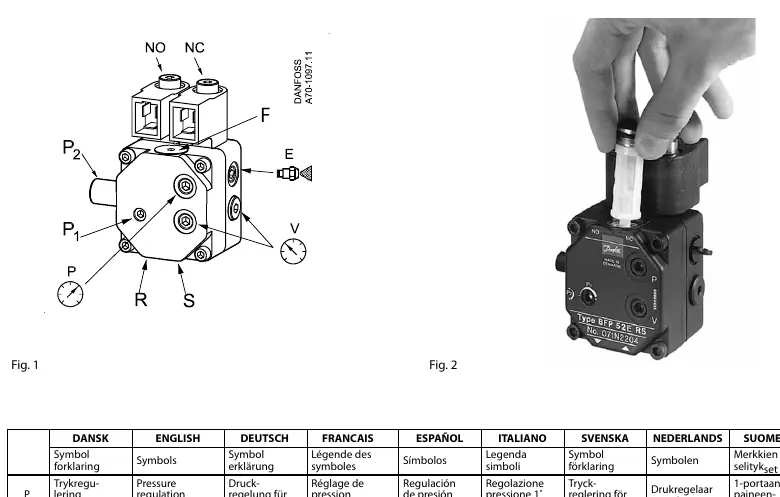

Die Pumpe verfügt über verschiedene Anschlüsse für Saug- und Rücklaufleitungen, Manometer und Düsen. Die genaue Anordnung der Anschlüsse (P1, P2, S, G, D, F, V, P) ist der Abbildung 1 in der Anleitung zu entnehmen.

Anschlüsse und Komponenten der BFP 52E
Anschlüsse und Komponenten der BFP 52E

Entlüftung

Eine manuelle Entlüftung ist nur bei 1-Rohr-Anlagen erforderlich und erfolgt über den Manometerstutzen (P-Port). Bei 2-Rohr-Anlagen entlüftet sich die Pumpe automatisch über die Rücklaufleitung.

Filterwechsel

Der Filter sollte regelmäßig gewechselt werden:

  • Lösen Sie die Filterschraube im Deckel mit einem 4 mm Schlüssel.
  • Ziehen Sie das Patronenfilter heraus.
  • Falls erforderlich, verwenden Sie einen Schraubendreher, um den Filter vorsichtig vom Stopfen zu lösen.
  • Drücken Sie einen neuen Filter auf den Stopfen und montieren Sie das Filtergehäuse wieder.
  • Vergessen Sie nicht, den O-Ring zu wechseln.

Umstellung von Ein- auf Zweirohrbetrieb

Die Pumpe kann zwischen Ein- und Zweirohrbetrieb umgestellt werden (siehe Abbildung 3):

  • 1-Rohr-System: Ohne Schraube.
  • 2-Rohr-System: Mit eingesetzter Schraube.

Wartung und Sicherheit

Das NC-Magnetventil muss nach 250.000 Schaltvorgängen oder spätestens nach 10 Jahren ausgetauscht werden. Bei der Inbetriebnahme einer Anlage mit leerem Rohrsystem darf die Pumpe nicht länger als 5 Minuten ohne Öl betrieben werden.

Technische Daten

  • Viskositätsbereich: 1,3 bis 12 mm²/s (cSt)
  • Drehzahlbereich: 2400-3450 min⁻¹
  • Druckbereich: 7-25 bar (Werkseinstellung: Stufe 1: 10 bar, Stufe 2: 13 bar)
  • Öltypen: Standard Heizöl und Heizöl gemäß DIN V 51603-6 EL A Bio 10

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Pumpe läuft trocken bei Inbetriebnahme

Die Pumpe darf bei leerem Rohrsystem maximal 5 Minuten ohne Öl betrieben werden. Stellen Sie sicher, dass vor dem Start Öl in der Pumpe vorhanden ist.

Luft im System (1-Rohr-Anlage)

Die Pumpe muss manuell über den Manometerstutzen (P-Port) entlüftet werden.

Vor der Verwendung

  • Prüfen Sie, ob das System als 1-Rohr- oder 2-Rohr-Anlage konfiguriert ist.
  • Stellen Sie sicher, dass die Schraube für den Betrieb (mit oder ohne) korrekt gesetzt ist.
  • Vergewissern Sie sich, dass die Pumpe vor dem Start mit Öl gefüllt ist.
  • Überprüfen Sie die Viskosität des verwendeten Öls (1,3-12 mm²/s).

Technische Daten in der Praxis

Druckbereich
Regelbarer Bereich von 7 bis 25 bar; Werkseinstellung ist 10 bar für Stufe 1 und 13 bar für Stufe 2.

Abbildungen und Diagramme

  • Fig. 1 zeigt die Position der Anschlüsse für Saug- und Rücklaufleitungen sowie Messanschlüsse.
  • Fig. 2 illustriert den Prozess des Filterwechsels mittels 4 mm Schlüssel.
  • Fig. 3 zeigt die Konfiguration der Schraube für den Wechsel zwischen Ein- und Zweirohrbetrieb.

Modellkompatibilität

  • Die Pumpe ist ausschließlich für den Einsatz in Ölbrennern bestimmt.
  • Geeignet für Standard-Heizöl und Heizöl gemäß DIN V 51603-6 EL A Bio 10.
