Bedienungsanleitung für Truper 1-Capacitor Einphasenmotor
Erfahren Sie, wie Sie den Truper 1-Capacitor Einphasenmotor sicher installieren, anschließen und warten. Detaillierte Anleitungen zu Montage, Verkabelung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Truper Einphasenmotoren der Modelle MOE-1/2B (Code 102303) und MOE-1/4B (Code 102301). Vor der Installation oder Inbetriebnahme ist es zwingend erforderlich, das Gerät von jeglicher Stromquelle zu trennen, um Stromschläge oder Kurzschlüsse zu vermeiden. Die Installation und Wartung sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen.

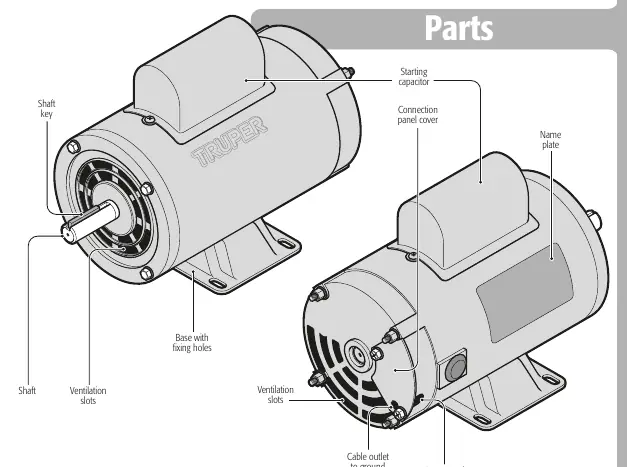

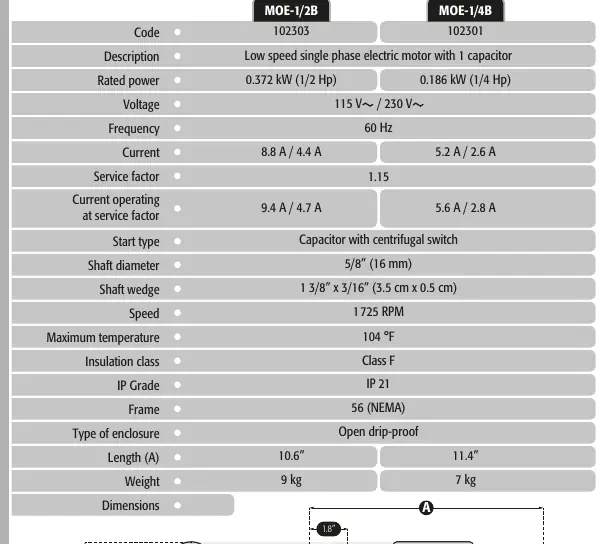

Technische Daten
Die Motoren sind für den Betrieb mit 60 Hz ausgelegt. Die Modelle unterscheiden sich in ihrer Leistung:
- MOE-1/2B: 0,372 kW (1/2 Hp), 8,8 A / 4,4 A
- MOE-1/4B: 0,186 kW (1/4 Hp), 5,2 A / 2,6 A
Beide Modelle verfügen über eine Schutzart von IP 21, eine Isolationsklasse F und eine maximale Betriebstemperatur von 40 °C (104 °F).
Sicherheitshinweise
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Verwenden Sie keine Adapterstecker.
- Installieren Sie das Gerät nicht in Umgebungen mit explosiven Gasen, Staub oder hoher Feuchtigkeit.
- Verwenden Sie bei Außenanwendungen geeignete Verlängerungskabel.
- Trennen Sie das Gerät vor Einstellungsarbeiten oder dem Wechsel von Zubehör von der Stromquelle.
Montage und Installation

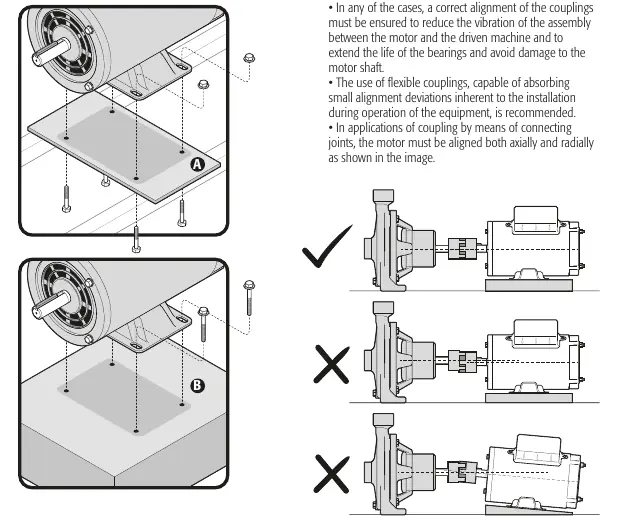

Der Motor muss auf einer ebenen, stabilen Oberfläche montiert werden. Verwenden Sie vier Schrauben oder Gewindebolzen mit einem Durchmesser von 5/16" (8 mm). Überprüfen Sie vor der Montage, ob sich die Motorwelle frei von Hand drehen lässt. Achten Sie bei der Kopplung der Welle (z. B. über Riemenscheiben oder Zahnräder) auf eine präzise Ausrichtung, um Vibrationen zu minimieren und die Lebensdauer der Lager zu verlängern.
Elektrischer Anschluss
Der Anschluss muss gemäß den Schaltplänen für 115V oder 230V erfolgen. Stellen Sie sicher, dass die Leitungen spannungsfrei sind, bevor Sie die hintere Abdeckung (A) entfernen, um auf das Anschlussfeld zuzugreifen. Die Drehrichtung kann durch Vertauschen der roten und braunen Kabel umgekehrt werden.
Fehlerbehebung
Bei Problemen wie Startschwierigkeiten, Vibrationen oder ungewöhnlichen Geräuschen sollten zunächst die Verkabelung, die Last und die Ausrichtung der Welle überprüft werden. Wenn der Überlastschutz kontinuierlich auslöst, prüfen Sie die Last auf Blockaden und stellen Sie sicher, dass die Umgebungstemperatur nicht zu hoch ist.
Wartung
Reparaturen dürfen nur in autorisierten Servicezentren mit identischen Ersatzteilen durchgeführt werden. Halten Sie die Lüftungsschlitze sauber, um eine ausreichende Kühlung zu gewährleisten.
Herstellerinformationen
Truper
Praktische Hilfe
Typische Probleme
Motor läuft nach der Installation nicht an
Prüfen Sie die Verkabelung gemäß Schaltplan, stellen Sie sicher, dass der Lüfterschutz nicht verbogen ist und den Lüfter blockiert, und prüfen Sie, ob der Rotor den Stator berührt.
Motor vibriert
Entfernen Sie die Last zur Inspektion. Prüfen Sie, ob die Welle verbogen ist (0,001" Abweichung pro Zoll Wellenlänge). Prüfen Sie die Ausrichtung der Last.
Überlastschutz löst kontinuierlich aus
Prüfen Sie, ob die Last blockiert ist. Stellen Sie sicher, dass die Umgebungstemperatur unter 40 °C liegt. Prüfen Sie die Stromaufnahme unter Last.
Motor läuft, schaltet aber ab
Prüfen Sie auf Spannungsabfälle (muss innerhalb von 10% des Nennwerts liegen) und ob die Last angestiegen ist.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung mit dem Typenschild übereinstimmt.
- Stellen Sie sicher, dass der Motor ordnungsgemäß geerdet ist.
- Entfernen Sie die Kunststoffabdeckung von der Welle und prüfen Sie, ob sie sich frei drehen lässt.
- Stellen Sie sicher, dass der Montageort eben und stabil ist.
- Verwenden Sie für den Anschluss nur qualifiziertes Fachpersonal.
Technische Daten in der Praxis
- Service factor 1.15
- Gibt die kurzzeitige Überlastkapazität des Motors an.
Abbildungen und Diagramme

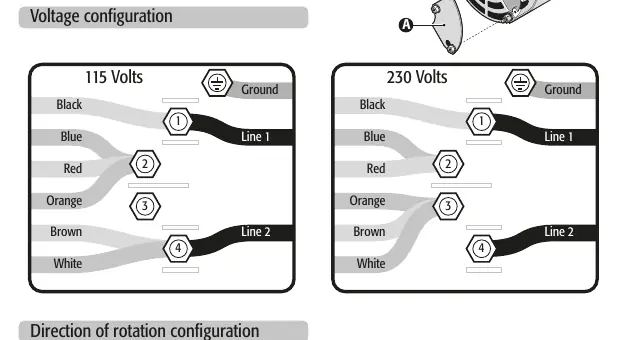

- Schaltplan 115V/230V: Zeigt die korrekte Verdrahtung der Leitungen (Schwarz, Blau, Rot, Orange, Braun, Weiß) für die jeweilige Spannung.
- Wellenkupplung: Zeigt drei Methoden zur Kopplung: Zahnrad/Kettenrad, Riemenscheibe/Schwungrad oder Verbindungsgelenk.
Modellkompatibilität
- Nur für den Betrieb mit 60 Hz ausgelegt.
- Nicht für den Einsatz in explosiven Atmosphären geeignet.
- Erfordert eine separate elektrische Schaltung mit mindestens 12 AWG Leitern.
