Bedienungsanleitung für NEO TOOLS 12K030/12K031 Ölkompressor

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für den sicheren Betrieb und die Wartung der Ölkompressoren NEO TOOLS 12K030 und 12K031. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Die meisten Unfälle entstehen durch Nichtbeachtung grundlegender Sicherheitsregeln.

Beschreibung des Geräts

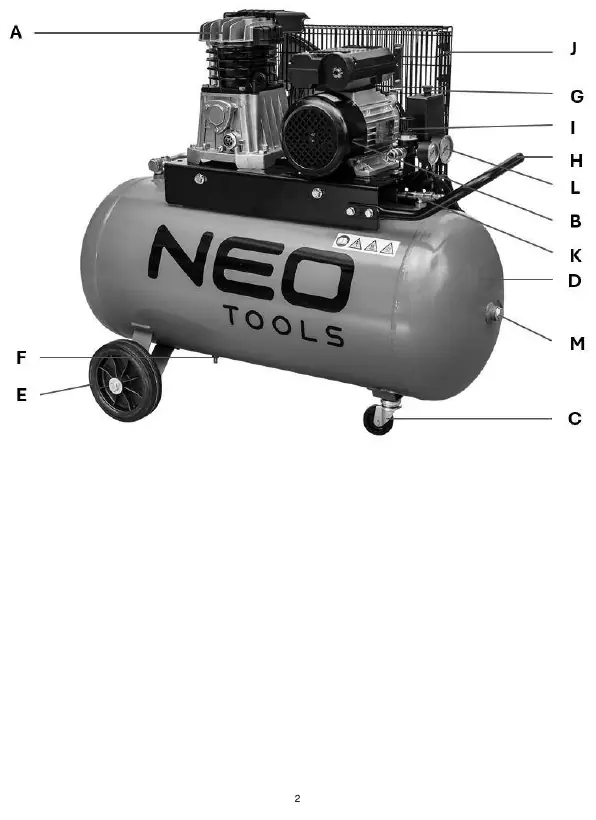

Der Kompressor besteht aus folgenden Hauptkomponenten:

• A: Luftfilter
• B: Motor
• C: Lenkrad
• D: Tank
• E: Rad
• F: Ablassventil
• G: Hauptschalter
• H: Selbstfahrender Griff
• I: Sekundärer Druckregler
• J: Abdeckung
• K: Schnellkupplung
• L: Manometer
• M: Inspektionsöffnung

Installation

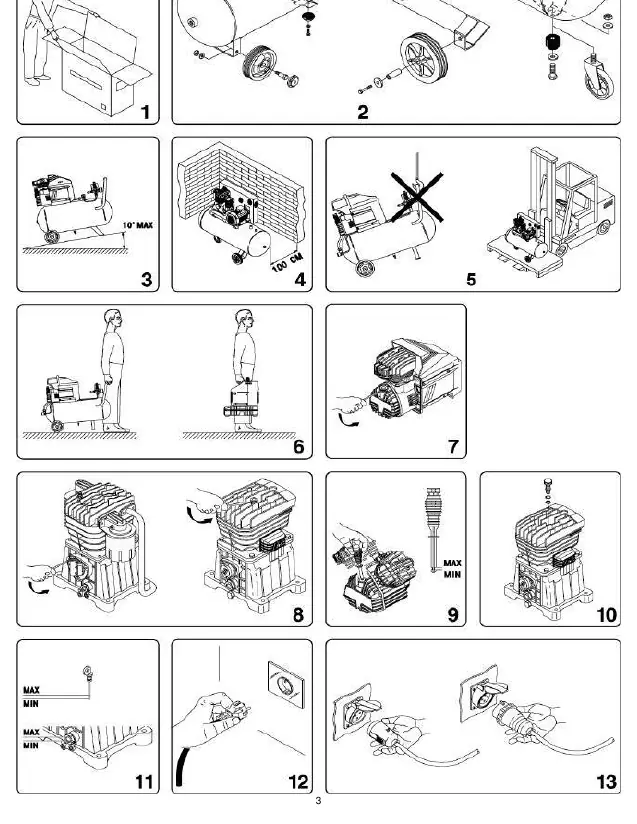

Nach dem Auspacken ist das Gerät auf Transportschäden zu prüfen. Die Räder und der Gummipuffer müssen gemäß den Anweisungen (Abb. 2) montiert werden. Der Kompressor muss auf einer ebenen Fläche oder einer Fläche mit maximal 10° Neigung (Abb. 3) in einem gut belüfteten Bereich aufgestellt werden. Um eine ausreichende Kühlung zu gewährleisten, muss der Riemenschutz mindestens 100 cm von jeder Wand entfernt sein (Abb. 4).

Erste Inbetriebnahme

Stellen Sie sicher, dass die Netzspannung mit dem Typenschild übereinstimmt (Abb. 14). Bei 3-Phasen-Modellen ist die Drehrichtung des Lüfters zu prüfen. Der Kompressor wird über den Druckschalter (0/I) gesteuert. Er schaltet automatisch ab, wenn der maximale Druck erreicht ist, und wieder ein, wenn der Druck auf den Mindestwert fällt. Bei Temperaturen unter 10°C wird ein erster Start bei drucklosem Tank empfohlen.

Wartung

Vor Wartungsarbeiten muss der Kompressor ausgeschaltet, vom Stromnetz getrennt und der Tank drucklos gemacht werden. Alle 50 Betriebsstunden sollte der Ansaugfilter gereinigt oder ersetzt werden (Abb. 24). Das Kondensat im Tank muss mindestens einmal wöchentlich über das Ablassventil (Abb. 26) entleert werden. Ein Ölwechsel wird vor den ersten 100 Betriebsstunden empfohlen. Verwenden Sie nur das empfohlene Öl (GSP High-Performance oder synthetisches Öl gemäß Tabelle).

Fehlerbehebung

Bei Problemen wie Luftverlust am Ventil unter dem Druckschalter, Undichtigkeiten oder Startschwierigkeiten sind die in der Anleitung beschriebenen Schritte zu befolgen. Bei Startproblemen prüfen Sie die Netzspannung, Verlängerungskabel, Umgebungstemperatur, den Thermoschutzschalter (Abb. 20) und den Ölstand.

Sicherheit

Der Kompressor darf nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen verwendet werden. Kinder und unbefugte Personen müssen vom Arbeitsbereich ferngehalten werden. Tragen Sie immer eine Schutzbrille und geeignete Schutzkleidung. Richten Sie den Luftstrom niemals auf Personen oder Tiere.
